| モデル: | N5K-C5596UP-FA | 形状因数: | 2RU |
|---|---|---|---|
| 固定ポート: | 48 固定統一港 | 電源: | 2×1100W AC電源 |
| ファン モジュール: | 4 | 拡張スロット: | 3 |
| サイズ: | 3.47×17.3×29.5インチ | 体重: | 47.5ポンド |
| 条件: | 密封される真新しい | 保証: | 1 年 |
| 支払い: | T/T,ウェスタンユニオン,Paypal | 輸送: | DHL,フェデックス,UPS |
| ハイライト: | 2PS シスコ Nexus 5596UP,シスコ・ネクサス 5596UP 2RU シャーシ,N5K-C5596UP-FA シスコスイッチ |
||

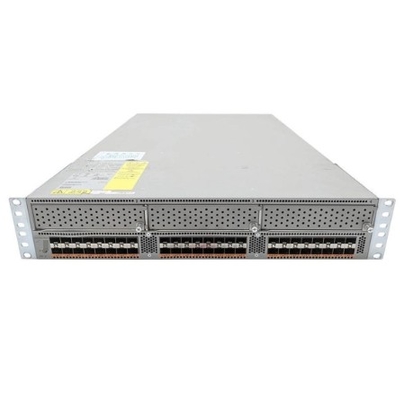

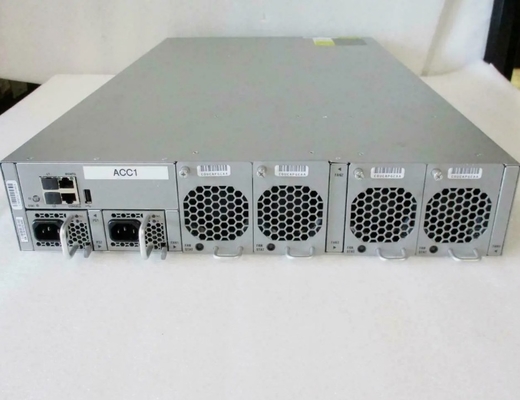

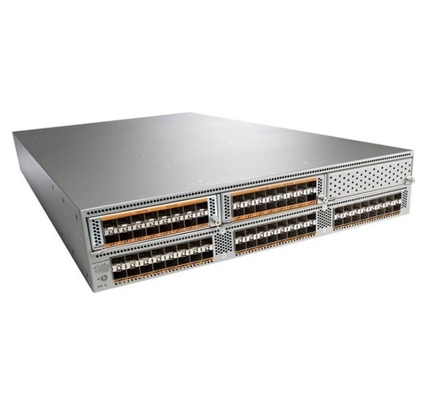

N5K-C5596UP-FA は Cisco Nexus 5596UP スイッチで、48 個の固定ユニファイド ポート、前面から背面へのエアフロー、2 つの 1100 W AC 電源、ファン トレイ、3 つの拡張スロットを備えています。
N5K-C5596UP-FAの推奨エレメント。
| カテゴリ | モデル | 説明 |
|
Nexus 5500 拡張スロット
|
N55-M16UP | Nexus 5500 ユニファイド ポート モジュール 16p、スペア |
| N55-D160L3-V2 | Nexus 5596 レイヤ 3 拡張モジュール、バージョン 2 | |
|
N5K トランシーバーとケーブル
|
SFP-H10GB-CU1M | 10GBASE-CU SFP+ ケーブル 1 メートル |
| SFP-H10GB-ACU7M | SFP+ コネクタ付き Cisco ダイレクト アタッチ アクティブ光ケーブル、SFP-H10GB-ACU7M | |
| ライセンス | N55-48P-SSK9 | Nexus 5500 ストレージ ライセンス、48 ポート |
N5K-C5596UP-FA、N5K-C5596T-FA、N5K-C5548UP-FAの比較。
| 製品コード | N5K-C5596UP-FA | N5K-C5596T-FA | N5K-C5548UP-FA |
| フォームファクター | 2RU | 2RU | 1RU |
| 固定ポート | 48 個の固定統合ポート | 32x10GT/16xSFP+ 固定ポート | 32 個の固定ユニファイド ポート |
| 電源 | 2 1100W AC 電源 | 2 1100W AC 電源 | 2 750W AC 電源 |
| ファンモジュール | 4 | 4 | 2 |
| 拡張スロット | 3 | 3 | 1 |
| 気流 | 前から後ろへ | 後ろから前へ | 前から後ろへ |
N5K-C5596UP-FAの仕様 |
|
| パフォーマンス |
● 1920 Gbps または 1428 mpps でのレイヤー 2 ハードウェア転送。最大 160 Gbps または 240 mpps のレイヤー 3 パフォーマンス ● MAC アドレス テーブル エントリ: 32,000 ● パケット サイズ、トラフィック パターン、または 10 ギガビット イーサネット インターフェイスで有効な機能に関係なく、予測可能で一貫したトラフィック レイテンシーを提供する低遅延カットスルー設計 ● すべてのポートでのラインレートのトラフィック スループット |
| インターフェース |
● 1 および 10 ギガビット イーサネットおよび FCoE または 8/4/2/1 Gbps ネイティブ ファイバ チャネルとして構成可能な 48 個の固定ポート。最大 3 つの拡張モジュールによる追加インターフェース ●拡張モジュール ● 16 ポート 1 および 10 ギガビット イーサネットおよび FCoE モジュール ● 8 ポート 8/4/2/1 Gbps ファイバ チャネルと 8 ポート 1 および 10 ギガビット イーサネットおよび FCoE モジュール ● 8/4/2/1 Gbps ファイバ チャネルまたは 1 および 10 ギガビット イーサネットおよび FCoE として構成可能な 16 ポートで構成されるユニファイド ポート モジュール ●4ポートQSFP拡張モジュール ● 12 ポート 10G BASE-T モジュール（Cisco Nexus 5596T のみ） ● レイヤ 3 モジュール（Cisco Nexus 5596UP および 5596T のみ、システムごとに 1 つ） ● レイヤ 3 ドーター カード（Cisco Nexus 5548P および 5548UP のみ、システムごとに 1 枚） ● Cisco Nexus 2000 シリーズによる拡張 |
| レイヤ 2 の機能 |
● レイヤ 2 スイッチ ポートと VLAN トランク ● IEEE 802.1Q VLAN カプセル化 ● 最大 4096 の VLAN をサポート ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w 互換) ● マルチプル スパニング ツリー プロトコル (MSTP) (IEEE 802.1s): 64 インスタンス ● スパニング ツリー PortFast ●スパニングツリールートガード ● スパニングツリーブリッジ保証 ● Cisco EtherChannel テクノロジー（EtherChannel あたり最大 16 ポート） ● Cisco vPC テクノロジー ● 拡張 vPC により、Cisco Nexus 5000 と 2000 シリーズの間、および Cisco Nexus 3000 シリーズとエンド ホスト間の vPC が可能になります。 ● vPC 設定の同期 ● リンクアグリゲーション制御プロトコル (LACP): IEEE 802.3ad ● レイヤ 2、3、4 情報に基づく高度なポート チャネル ハッシュ ● すべてのポートでジャンボ フレーム (最大 9216 バイト) ● 一時停止フレーム (IEEE 802.3x) ● ストーム制御 (ユニキャスト、マルチキャスト、ブロードキャスト) ● プライベート VLAN ● トランク上のプライベート VLAN (分離および無差別) ● vPC および EtherChannel 上のプライベート VLAN ● VLAN の再マッピング ● Cisco ファブリックパス ● FabricPath を使用した EvPC および vPC+ ● Cisco アダプタ FEX ● Cisco データセンター VM FEX ● 各 Cisco Nexus 5500 プラットフォームで最大 24 個のファブリック エクステンダをサポート |
| レイヤ 3 の機能 |
● レイヤ 3 インターフェイス：Cisco Nexus 5500 プラットフォーム インターフェイス上のルーテッド ポート、スイッチ仮想インターフェイス（SVI）、ポート チャネル、サブインターフェイス、およびポート チャネル サブインターフェイス（合計 4096 エントリ） ● 最大 8,000 個のプレフィックス、最大 16,000 個の IPv4 および 8,000 個の IPv6 ホスト エントリのサポート ● 最大 8000 のマルチキャスト ルートをサポート ● 最大 8000 の IGMP グループをサポート ● 1000 VRF エントリのサポート ● 最大 4096 の VLAN をサポート ● 16 ウェイ等コスト マルチパス (ECMP) ● 1664 個の入力および 2048 個の出力アクセス コントロール リスト (ACL) エントリ ● ルーティング プロトコル：スタティック、ルーティング情報プロトコル バージョン 2（RIPv2）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Open Shortest Path First バージョン 2（OSPFv2）、およびボーダー ゲートウェイ プロトコル（BGP） ● IPv6 ルーティング プロトコル: スタティック、Open Shortest Path First バージョン 3 (OPFv3)、ボーダー ゲートウェイ プロトコル (BGPv6)、Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● ホットスタンバイ ルーター プロトコル (HSRP) および仮想ルーター冗長プロトコル (VRRP) ● ACL: 入力および出力 ACL と一致するレイヤ 3 および 4 オプションを備えたルーテッド ACL ● マルチキャスト: Protocol Independent Multicast Version 2 (PIMv2) スパース モード、Source Specific Multicast (SSM)、Multicast Source Discovery Protocol (MSDP)、Internet Group Management Protocol バージョン 2、および 3 (IGMP v2、および v3)、およびマルチキャスト VLAN 登録(MVR) ● 仮想ルート転送（VRF）：VRF-lite（IP VPN）。 VRF 対応ユニキャスト。 BGP、OSPF、RIP、および VRF 対応マルチキャスト ● ACL を使用したユニキャスト リバース パス転送（uRFP）。厳格なモードと緩いモード ● ジャンボ フレームのサポート (最大 9216 バイト) ● L3 モジュールを搭載した各 Nexus 5500 で最大 16 個のファブリック エクステンダをサポート ● RFC 896 |
| QoS |
● レイヤ 2 IEEE 802.1p (CoS) ● ポートごとに 8 つのハードウェア キュー ● ポートごとの QoS 設定 ● CoS 信頼 ● ポートベースの CoS 割り当て ● モジュラー QoS CLI (MQC) 準拠 - IPv4 および IPv6 ● ACL ベースの QoS 分類 (レイヤー 2、3、および 4) ● MQC CoS マーキング ● ポートごとの仮想出力キューイング ● CoS ベースの出力キューイング ● 出力完全優先キューイング ● 出力ポートベースのスケジューリング: Weighted Round-Robin (WRR) ● コントロール プラン ポリシング（CoPP） - IPv4 および IPv6 |
| 安全 |
● イーサネットおよび仮想イーサネット ポート上の入力 ACL（標準および拡張） ● 標準および拡張レイヤ 2 ACL: MAC アドレス、プロトコル タイプなど。 ● 標準および拡張レイヤ 3 ～ 4 ACL: IPv4 および IPv6、インターネット制御メッセージ プロトコル (ICMP および ICMPv6)、TCP、ユーザー データグラム プロトコル (UDP) など。 ● VLAN ベースの ACL (VACL) ● ポートベースの ACL（PACL） ● 名前付き ACL ● 最適化された ACL 分布 ● 仮想端末（VTY）上の ACL ● 管理インターフェイスでの ACL ログ記録 ● オプション 82 による動的ホスト構成プロトコル (DHCP) スヌーピング ● 動的アドレス解決プロトコル (ARP) 検査 ● IPソースガード ● DHCP リレー ● Cisco CTS（ACS からの認証とポリシーのダウンロード） ● イーサネットポートのセキュリティ ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| 高可用性機能 |
● レイヤ 2 のインサービス ソフトウェア アップグレード（ISSU） ● ホットスワップ可能な現場交換可能な電源、ファン モジュール、拡張モジュール ● 1:1 の電源冗長性 ● N:1 ファンモジュール冗長化 |
| 管理 |
● 10/100/1000 Mbps 管理ポートまたはコンソール ポートを使用したスイッチ管理 ● 詳細な帯域外管理を提供する CLI ベースのコンソール ● インバンドスイッチ管理 ● Cisco Nexus 2000 シリーズのロケータ LED とビーコン LED ● ポートベースのロケーターおよびビーコン LED ● 設定の同期 ● モジュールの事前プロビジョニング ● 設定のロールバック ● セキュア シェル バージョン 2 (SSHv2) ● Telnet ●AAA ● RBAC を備えた AAA ● 半径 ● TACACS+ ● Syslog (8 サーバー) ● 組み込みパケットアナライザー ● SNMPv1、v2、および v3 (IPv4 および IPv6) ● 強化された SNMP MIB サポート ● XML (NETCONF) のサポート ●遠隔監視（RMON） ● 管理トラフィック用の Advanced Encryption Standard (AES) ● CLI と SNMP 間でのユーザー名とパスワードの統一 ● Microsoft チャレンジ ハンドシェイク認証プロトコル (MS-CHAP) ● スイッチと RADIUS サーバー間の管理のためのデジタル証明書 ● Cisco Discovery Protocol バージョン 1 および 2 ● RBAC ● 物理インターフェイス、ポート チャネル、VLAN、およびファイバ チャネル インターフェイス上のスイッチド ポート アナライザ（SPAN） ● カプセル化されたリモート SPAN（ERSPAN） ● インターフェイスごとの入力および出力パケット カウンタ ● ネットワーク タイム プロトコル (NTP) ● シスコゴールド ● 包括的な起動診断テスト ● コールホーム ● スマート コール ホーム ● Cisco ファブリック マネージャー ● Cisco DCNM ● CiscoWorks LAN 管理ソリューション (LMS) |
| データセンターブリッジング |
● CEE および IEEE 準拠の PFC (優先順位ごとの一時停止フレームのサポート) ●PFCリンク距離サポート:3000m ● CEE準拠のDCBXプロトコル ● CEE および IEEE 準拠の拡張送信選択 |
| ファイバー チャネルおよび FCoE 機能 (ストレージ サービス ライセンスが必要) |
●T11規格準拠のFCoE（FC-BB-5） ● T11 FCoE 初期化プロトコル (FIP) (FC-BB-5) ● FCoE として構成可能な任意の 10 ギガビット イーサネット ポート ● LAN 管理とは別の SAN 管理 ●FCP ● ファイバー チャネル フォワーディング (FCF) ● ファイバーチャネル標準ポートタイプ: E、F、および NP ● ファイバ チャネル拡張ポート タイプ: VE、TE、および VF ● F ポート トランキング ● Fポートチャネリング ● FCoE およびファイバー チャネル ターゲットの直接接続 ● ネイティブ ファイバ チャネル ポートあたり最大 240 のバッファ クレジット ● スイッチあたり最大 32 の VSAN ● ファイバ チャネル（SAN）ポート チャネル ● ネイティブ相互運用モード 1 ● ネイティブ相互運用モード 2 ● ネイティブ相互運用モード 3 ● ネイティブ相互運用モード 4 ● VSAN トランキング ● ファブリック デバイス管理インターフェイス (FDMI) ● ファイバーチャネル ID (FCID) の永続化 ● 分散デバイスエイリアスサービス ●ご注文順に発送 ● ポート追跡 ● Cisco N ポート仮想化 (NPV) テクノロジー ● N ポート識別子仮想化 (NPIV) ● ファブリック サービス: ネーム サーバー、登録状態変更通知 (RSCN)、ログイン サービス、およびネーム サーバー ゾーニング ● VSAN ごとのファブリック サービス ● シスコ ファブリック サービス ● Diffie-Hellman チャレンジ ハンドシェイク認証プロトコル (DH-CHAP) およびファイバー チャネル セキュリティ プロトコル (FC-SP) ● 分散デバイスエイリアスサービス ● ホストからスイッチおよびスイッチからスイッチの FC-SP 認証 ● ファブリック最短パス優先 (FSPF) ● ファイバーチャネル用のファブリックバインディング ● 標準ゾーニング ● ポートセキュリティ ● ドメインとポート ● ゾーニングの強化 ● SAN ポート チャネル ● Cisco ファブリック アナライザ ● ファイバーチャネルトレースルート ● ファイバーチャネル ping ● ファイバーチャネルのデバッグ ● Cisco Fabric Manager のサポート ● ストレージ管理イニシアティブ仕様 (SMI-S) ● VPC/EVPC 経由の SAN からのブート |
| 汎用 MIB |
● SNMPv2-SMI ● シスコ-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-アドレス-ファミリー番号-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ●HCNUM-TC ● Cisco-TC ● SNMPv2-MIB ● SNMP-コミュニティ-MIB ● SNMP フレームワーク MIB ● SNMP 通知 MIB ● SNMP-ターゲット-MIB ● SNMP ユーザーベース SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● Cisco-SNMP-VACM-EXT-MIB |
| レイヤ 3 MIB |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ●BGP4-MIB ● Cisco-HSRP-MIB |
| ファイバーチャネルMIB |
● Cisco-ST-TC ● Cisco-FC-FE-MIB ● Cisco-FCSP-MIB ● Cisco-ポート-トラック-MIB ● Cisco-PSM-MIB ● Cisco-FC-SPAN-MIB ● Cisco-ポート-チャネル-MIB ● Cisco-RSCN-MIB ● Cisco-NS-MIB ● Cisco-FCS-MIB ● Cisco-DM-MIB ● ファイバーチャネル FE-MIB ● Cisco-FC-ルート-MIB ● Cisco-FSPF-MIB ● Cisco-ZS-MIB ● Cisco-ZS-EXT-MIB ● Cisco-VSAN-MIB ● Cisco-CFS-MIB ● Cisco-FCPING-MIB ● Cisco-FCTRACEROUTE-MIB ● Cisco-FDMI-MIB ● Cisco-FC-DEVICE-エイリアス-MIB ● Cisco-WWNMGR-MIB ● FCMGMT-MIB ● Cisco-VEDM-MIB ● Cisco-FCOE-MIB |
| イーサネット MIB |
● Cisco-VLAN-メンバーシップ-MIB ● CISCO-仮想インターフェイス-MIB |
| 構成 MIB |
● エンティティ MIB ● IF-MIB ● Cisco-ENTITY-EXT-MIB ● Cisco-ENTITY-FRU-CONTROL-MIB ● Cisco-エンティティ-センサー-MIB ● Cisco-フラッシュ-MIB ● Cisco-SYSTEM-MIB ● Cisco-SYSTEM-EXT-MIB ● Cisco-IP-IF-MIB ● Cisco-IF-EXTENSION-MIB ● Cisco-サーバー-インターフェイス-MIB ● Cisco-NTP-MIB ● Cisco-IMAGE-MIB ● Cisco-イメージ-チェック-MIB ● Cisco-イメージ-アップグレード-MIB ● Cisco-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● Cisco-BRIDGE-MIB |
| MIBの監視 |
● DIFFSERV-DSCP-TC ● 通知ログ MIB ● DIFFSERV-MIB ● Cisco-コールホーム-MIB ● Cisco-SYSLOG-EXT-MIB ● Cisco-プロセス-MIB ● RMON-MIB ● Cisco-RMON-CONFIG-MIB ● Cisco-HC-ALARM-MIB |
| セキュリティMIB |
● Cisco-AAA-サーバー-MIB ● Cisco-AAA-サーバー-EXT-MIB ● Cisco-COMMON-ROLES-MIB ● Cisco-COMMON-MGMT-MIB ● Cisco-RADIUS-MIB ● Cisco-Secure-Shell-MIB ● TCP/IP MIB ● INET アドレス MIB ● TCP-MIB ● Cisco-TCP-MIB ● UDP-MIB ● IP-MIB ● Cisco-IP-プロトコル-フィルター-MIB ● Cisco-DNS-クライアント-MIB ● Cisco-ポートセキュリティ-MIB |
| その他の MIB |
● START-MIB ● Cisco-LICENSE-MGR-MIB ● Cisco-FEATURE-CONTROL-MIB ● Cisco-CDP-MIB ● Cisco-RF-MIB ● Cisco-イーサネット-ファブリック-エクステンダー-MIB ● Cisco-BRIDGE-MIB |
| 業界標準 |
● IEEE 802.1D: スパニングツリープロトコル ● IEEE 802.1p: CoS の優先順位付け ● IEEE 802.1Q: VLAN タグ付け ● IEEE 802.1Qaz: 強化された送信選択 ● IEEE 802.1Qbb: 優先度ごとの一時停止 ● IEEE 802.1s: スパニング ツリー プロトコルの複数の VLAN インスタンス ● IEEE 802.1w: スパニング ツリー プロトコルの迅速な再構成 ● IEEE 802.3: イーサネット ● IEEE 802.3ad: 高速タイマーを備えた LACP ● IEEE 802.3ae: 10 ギガビット イーサネット ● SFF 8431 SFP+ CX1 のサポート ●RMON ● IEEE 1588-2008: 高精度時間プロトコル (境界クロック) |
| ファイバーチャネル規格 |
● FC-PH、改訂 4.3 (ANSI/INCITS 230-1994) ● FC-PH、修正 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH、修正 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2、リビジョン 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3、リビジョン 9.4 (ANSI/INCITS 303-1998) ● FC-PI、リビジョン 13 (ANSI/INCITS 352-2002) ● FC-PI-2、リビジョン 10 (ANSI/INCITS 404-2006) ● FC-PI-4、リビジョン 7.0 ● FC-FS、改訂 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2、リビジョン 0.91 ● FC-LS、リビジョン 1.2 ● FC-SW-2、リビジョン 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3、リビジョン 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3、リビジョン 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4、リビジョン 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5、FCoE 用リビジョン 2.0 ● FCP、改訂 12 (ANSI/INCITS 269-1996) ● FCP-2、リビジョン 8 (ANSI/INCITS 350-2003) ● FCP-3、改訂 4 (ANSI/INCITS 416-2006) ● FC-MI、リビジョン 1.92 (INCITS TR-30-2002、FL ポートおよびクラス 2 を除く) ● FC-MI-2、リビジョン 2.6 (INCITS TR-39-2005、FL ポートおよびクラス 2 を除く) ● FC-SP、リビジョン 1.6 ● FC-DA、リビジョン 3.1 (INCITS TR-36-2004、FL ポート、SB ポートおよびクラス 2 を除く) ● サービス クラス: クラス 3、クラス F ● ファイバーチャネル標準ポートタイプ: E および F ● ファイバ チャネル拡張ポート タイプ: SD および TE |
| 物理仕様 | |
| SFP+ 光学系 |
Cisco Nexus 5500 プラットフォームは、短距離用の 10 ギガビット イーサネット SFP+ 銅線 Twinax ケーブルと SFP+ 光ファイバ（10GBASE-SR、10GBASE-LR、10GBASE-ER、GLC-ZX-SM および Cisco Nexus 2000 シリーズ ファブリック エクステンダ トランシーバ [FET-10G]）をサポートします。より長い距離のために。 SFP+ には、他の 10 ギガビット イーサネット接続オプションと比較して、いくつかの利点があります。 ● 小型 10 ギガビット イーサネット フォーム ファクタ ● XENPAK、X2、および XFP インターフェイス タイプとの光相互運用性 ●低消費電力 ● ホットスワップ対応デバイス ● Cisco Nexus 5500 プラットフォーム製品は、ネイティブ ファイバ チャネル接続オプションとして 8 Gbps ファイバ チャネル互換の SFP+ をサポートします。 8 Gbps ファイバ チャネル互換の短距離および 10 km の長距離 SFP トランシーバ モジュールは 8/4/2 Gbps で動作し、拡張モジュールおよびユニファイド ポートの 8 Gbps 対応ネイティブ ファイバ チャネル ポートでサポートされます。 |
| 物理的（高さ×幅×奥行き） | 3.47 x 17.3 x 29.5 インチ (8.8 x 43.9 x 74.9 cm) |
| 動作温度 | 0～40℃（32～104°F） |
| 非動作時（保管時）温度 | -40 ～ 158°F (-40 ～ 70°C) |
| 湿度 | 5 ～ 95% (結露なきこと) |
| 高度 | 0 ～ 10,000 フィート (0 ～ 3000 メートル) |
| 重さ | 47.5 ポンド (21.55 kg) |
