商品の詳細:
|
| 条件: | ペン先および使用される | 枝: | シスコ |
|---|---|---|---|
| アップリンク: | 4x SFP/SFP+ | 路線数: | IPv4 では 64K IPv6 では 32K |
| スロット毎の帯域幅: | 48 Gbps | CPU: | クアッドコア 1.8GHz |
| ハイライト: | Cisco のインターフェース・カード,Cisco の鉱泉モジュール |
||

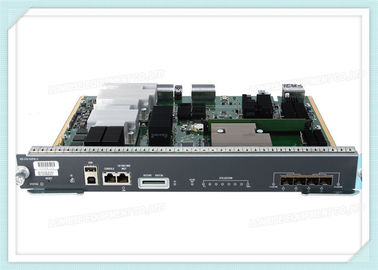

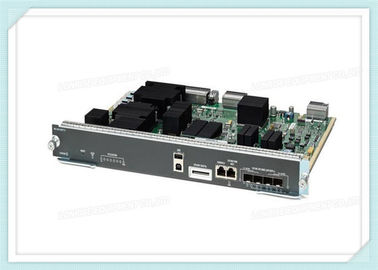

国境なきネットワークにおけるシスコのリーダーシップは,重要な機能:シスコ・トラスト・セック®シスコ・マルチギグ 柔軟なネットフロー シスコ・エネージ・ワイズ®Cisco Catalyst 4500E Supervisor Engine 8L-Eによって提供される多くの機能強化. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureシスコ・カタライスト・スーパーバイザー エンジン8L-Eは,シスコ・カタライスト 4500 Eシリーズ・シャシーでサポートされている.
|
WS-X45-SUP8L-E= 仕様 |
|
|
特徴 |
|
|
STATUS LED |
状態のLEDは,監視エンジンの現在の状態と,現在のソフトウェアの状態を示します. |
|
リセットスイッチ (切除) |
RESET スイッチは,スイッチをリセットして再起動するために使用されます. |
|
UID LEDとスイッチの組み合わせ |
プレッシュボタンのスイッチとLEDインジケーターの組み合わせ.青いLEDは,フロントパネル上のUIDスイッチを押すか,ソフトウェアを通じてオンすることができます. 灯台LEDの主な目的は,設定またはトラブルシューティング中に遠隔位置から識別できるようにすることです. スイッチを押してLEDをオン/オフする機能により 満席のラックの反対側へ歩いてスイッチを識別できます青いビーコン LEDスイッチを押すと,ビーコン LEDをオンとオフにします.. |
|
USBポート |
USBポートがサポートされています. |
|
コンソールポート (RJ-45接続) |
これは,RJ-45コネクタを使用する10/100/1000ポートです.コンソールポートは,スイッチをローカル (コンソール端末で) またはモデム (リモート) でアクセスすることができます.ポートにはRJ-45コネクタがあります. コンソールポートは,次の機能を実行できます: CLI からスイッチを設定する ネットワーク統計とエラーを監視する SNMP エージェント パラメータを設定する |
|
10/100/1000 MGTポート (RJ-45接続) |
イーサネット管理ポートは,PCを接続できるレイヤ3ホストポートです.ネットワーク管理にはスイッチコンソールポートの代わりにイーサネット管理ポートを使用できます.スイッチを操作するときに,PCをEthernet管理ポートに Catalyst 4500 Eシリーズスイッチで接続する. |
|
LINK LED (管理ポート) |
10/100/1000 MGTポートにはリンクLEDが接続されている. |
|
SECURE DIGITAL スロット |
前面パネルには標準的な Secure Data (SD) メモリーカードインターフェースが用意されている. |
|
SD LED |
SD LEDは,SDメモリーカードスロットの現在の状態を示します. |
|
アクティブ SUP LED |
アクティブ・スーパーバイザー・エンジンのLEDは,スーパーバイザー・エンジンがリデンドント・スーパーバイザー・エンジン構成でアクティブ・モードかスタンバイモードか表示する. |
|
使用用LED |
8つのLEDは (約パーセントで) バックプレンの現在の交通負荷を示します. |
|
1G/10G UPLINKS (SFP/SFP+) ポート |
スーパーバイザーエンジン8L-Eには4つの1Gまたは10Gポートがあり,小型フォームファクタープラグイン式 (SFP) トランシーバーまたはSFP+ トランシーバーを使用する. |
|
アップリンクポート LED |
アップリンクポートのLEDは,アップリンクポートの状態と活動を表示します. |
|
監督 エンジン 8L-E フロント パネル LED 色と意味 |
|
|
状態 |
監督エンジンの状態を表示する: 緑色 診断検査は全て合格 オレンジ システム起動 または診断テストが進行中です レッド・Aの診断テストは失敗しました シャットオフ 監視エンジンがオフまたは起動していない |
|
リンク |
10/100/1000 BASE-T イーサネット管理ポートの状態を表示します. 緑色 リンクは稼働 オフ 信号が検出されないか,リンクの構成が失敗しているか,またはユーザがリンクを無効にしている. |
|
SD |
安全なデジタルポートの状態を表示する: 緑のSDカードが挿入されています. オフ・SDカードが取り除かれ,またはSDカードが壊れている. |
|
アクティブ SUP |
監督エンジンがアクティブか待機モードか表示する: グリーン・スーパーバイザー エンジンがアクティブ (冗長なスーパーバイザー エンジン 構成) オフ 監督エンジンは待機モード (冗長な監督エンジンの配置) |
|
活用 |
スイッチが稼働しているとき,8つの利用LEDは,バックプレンの現在のトラフィック負荷を約百分比値として示します.各LEDの緑色は約12を示します.負荷の5%. |
|
アップリンクポートの状態 |
アップリンクポートの状態を表示する: 緑色 リンクは稼働 オレンジ リンクはユーザによって無効になっています. オレンジ色が点滅している.電源の自動テストは,欠陥ポートを示している. オフ 信号が検出されないか,リンクの設定が失敗している. |
|
アップリンクポートがアクティブ |
フロントパネルの2つのLEDは アップリンクポートのアクティビティを示します 1-2 ACTIVE は,ポート 1 と 2 がアクティブであることを示します. 3-4 ACTIVE はポート3とポート4がアクティブであることを示します. スタンドアロン監督エンジンの構成では,4つのアップリンクポートがすべてアクティブで,すべてのアクティブLEDは緑色に点灯します. 冗長な監督エンジンの構成では,Active LEDの1-2が緑色で点灯するだけです. |
