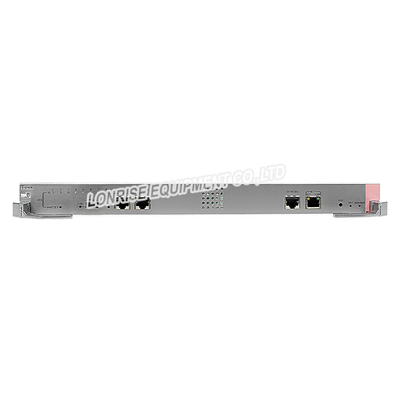

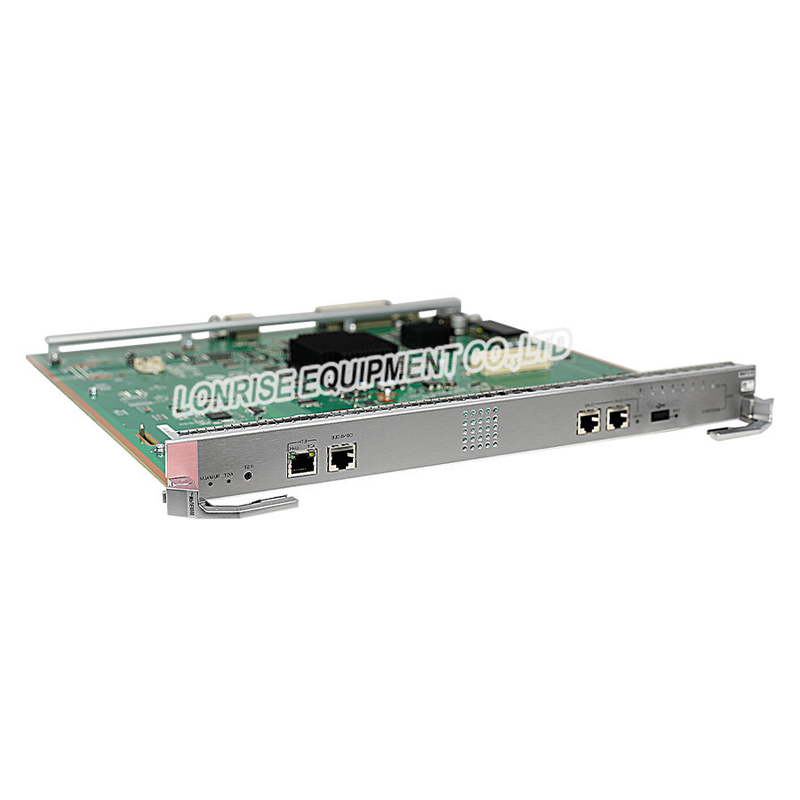

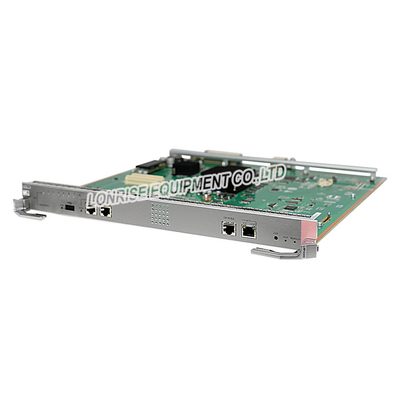

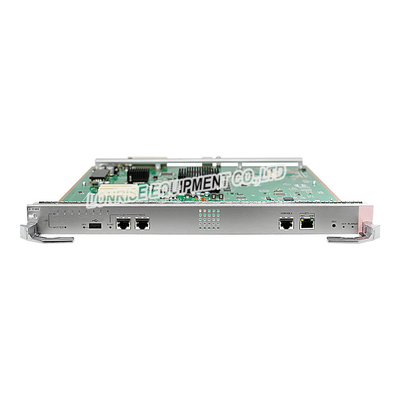

華為技術LST7MPUE0000 - S12700E CloudEngine S12700Eシリーズ スイッチ

機能

LST7MPUE0000は全体のシステムに制御平面および管理平面を提供する。

• 制御平面は、制御、サービス予定、交通統計量のコレクションおよびシステム・セキュリティを進めるサービス処理処理する、議定書ルートの計算のような機能を提供する。
• 管理平面はシステムの状態の監視に責任がある、環境の監視、丸太およびアラーム処理、システム・ソフトウェアのローディングおよびシステム改善。

LST7MPUE0000は次の機能モジュールから成っている:

• 制御モジュール:、制御、システム管理およびシステム・セキュリティを進めるルートの計算を処理する議定書実行するLST7MPUE0000のための制御および管理平面として機能および全体のシステム。
• ローカル コンピュータの時刻 モジュール:制御モジュールおよびLST7MPUE0000でデバイスの管理の破片に働く時計をおよび監視モジュール提供する。
• デバイスの管理および監視モジュール:コントローラー区域ネットワーク（缶）バス モジュールの機能をLST7MPUE0000を監視し、LPUsの缶バス モジュールを管理するために提供する。
• 電源モジュール:LST7MPUE0000に電源を提供する。
• 付加価値サービスモジュール:提供する操作のようなより充実したサービスを、管理および維持（OAM）および二方向の進行検出（BFD）
• LST7MPUE0000の機能

• 機能	記述
  基本的な機能	LST7MPUE0000はS12700E-4、S12700E-8およびS12700E-12のためのシステム制御そして管理単位である。それは主制御装置、時計単位およびシステム保全の単位を統合する。
  OAM	LST7MPUE0000は次のOAM機能を支える: 802.1ag:連続点検（CC）の包みを識別し、検出し、そして送る。 多重プロトコルのラベルの切換え（MPLS OAM）:MPLS OAMの包みを識別し、検出し、そして送る。 OAM UNCFG_MEP。
  記憶	16 GB
  否定論履積のフラッシュ	2 GB システム構成 データ、起動ファイル、システム・ソフトウェアのパッケージおよびシステム経過記録は否定論履積のフラッシュでデフォルトで救われる。
  重複バックアップ	ホット スタンバイ1+1 主制御板はスイッチのために必須である。各スイッチは1-2枚の主制御板と形成されなければならない。1つの主制御板がスイッチのために形成されるとき、主制御板はスイッチの主制御板スロットに取付けることができる。2枚の主制御板が形成されるときスイッチの信頼性を改善するために、2枚の主制御板はホット スタンバイ モードで働く。活動的な、スタンバイの主制御板互いの状態を監視するため。活動的な主制御板が失敗すれば途切れないサービスを保障するために、スタンバイの主制御板は自動的に活動的になる。
  ホット スワップ	支えられる 積極的なカードを取除く前に、活動的な/スタンバイの切換えを行いなさい。
