| モデル番号: | S12700E-4 | プロダクト: | 華為技術S12700E-4 CloudEngine S12700Eシリーズ スイッチ |
|---|---|---|---|
| 伝送速度: | 10/100/1000Mbps | スイッチ容量: | 19.2 Tbps/28.8 Tbps |
| 転換容量: | 19.2 Tbps/28.8 Tbps | SFUスロット: | 2 |
| VXLAN: | VXLANのL2およびL3出入口 | 機能: | VLANサポート |
| ハイライト: | Cloudengine S12700Eのチップセット,S12700E-4華為技術Cloudengineスイッチ,VXLAN L2華為技術Cloudengine |
||

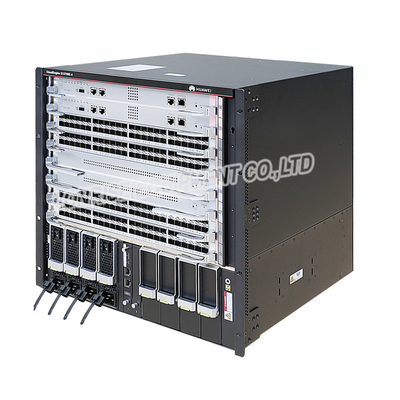

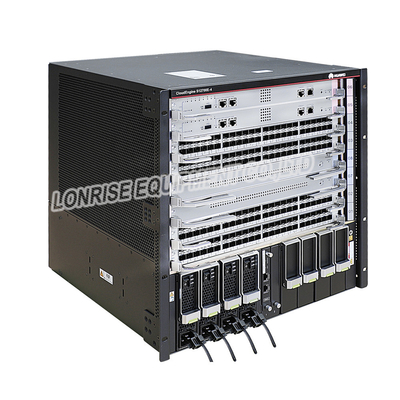

華為技術S12700E - CloudEngine 4つのS12700Eシリーズは高性能チップセットを転換する
出現および構造
S12700E-4シャーシは10のUの最高（1 U = 44.45 mm）である。シャーシに取付けられているケーブル管理フレームがない時次元（D） H X W xは441.7 mm x 442 mm X 517.4 mmである。シャーシに取付けられているケーブル管理フレームがある時次元（H x D） W xは441.7 mm x 442 mm X 585のmmである。

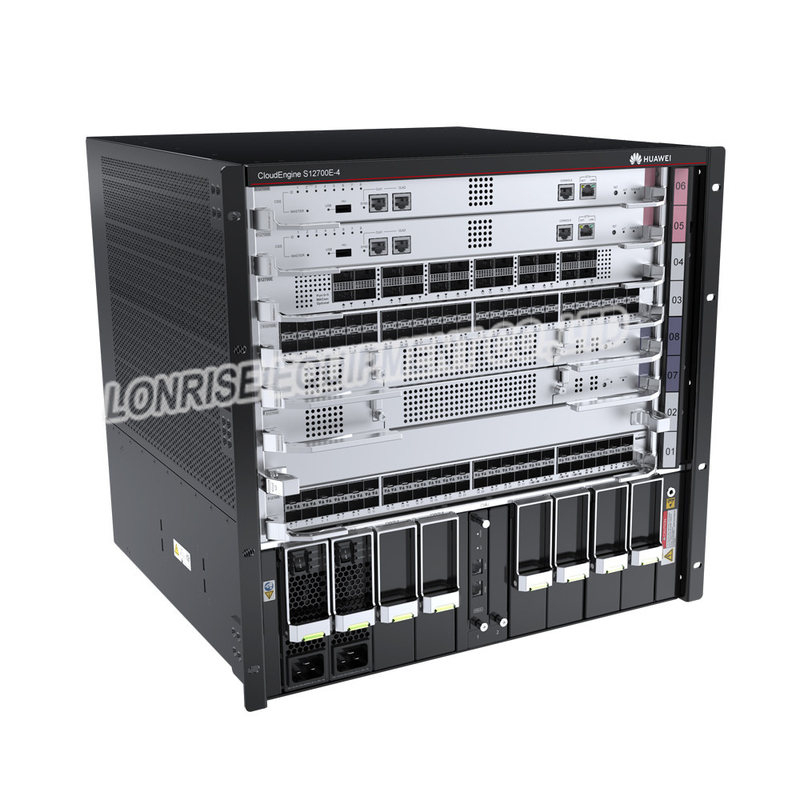

S12700E-4シャーシの前部構造を示す。
| 1. 2つのMPU |
2. 次のサービス カードの4つは取付けることができる:
注:
スイッチによって支えられるカードはソフトウェア・バージョンによって決まる。細部については、ハードウェア問い合わせ用具を見なさい。 |
3. 2 SFUs |
4. 組の取付金具 注:
取付金具がキャビネットのシャーシをしっかり止めるのに使用されている。 |
| 5. 4つの力モジュール | 6. 2 CMUs |
7. 前部ESDジャッキ 注:
ESDのリスト・ストラップのアース端子はこのジャッキに挿入することができる。ESDのリスト・ストラップはシャーシが確実に基づいているときESDの保護を提供できる。 |
8. ケーブル管理フレーム 注:
ケーブル管理は異なったカードの別のケーブルを組み立て、整然としたルート ケーブルを助ける。 |
| 1. 2つのファン モジュール |
2. 後部ESDのジャッキ 注:
ESDのリスト・ストラップのアース端子はこのジャッキに挿入することができる。ESDのリスト・ストラップはシャーシが確実に基づいているときESDの保護を提供できる。 |
3. JGのアース端子 注:
グラウンド・ケーブルの2穴OTターミナルはねじにシャーシをひくために接続することができる。 |
4. エア フィルター 注:
エア フィルターは塵がシャーシに入ることを防ぐ。 |
|
5. 組の取り外し可能なハンドル 注:
シャーシの双方にシャーシを持ち上げるためにこれらのハンドルを取付けることができる。 |
- | - | - |
S12700E-4シリーズ スイッチの指定
|
項目 |
記述 |
|---|---|
| LPUスロットの数 | 4 |
| MPUスロットの数 | 2 |
| SFUスロットの数 | 2 |
| ファン スロットの数 | 2 |
| 力モジュール スロットの数 | 4 |
| CMUスロットの数 | 2 |
| シャーシごとの左舷密度 | 192xFE、192xGE、192x10GE、160x25GE、96x40GE、96x100GE |
| 取付け | スイッチはN66EまたはN68Eのキャビネット、1-2のシャーシのための1つのキャビネットに取付けることができる。 |
| 集りスイッチ システム（CSS） | サービス港の群がること |
|
最高のパワー消費量（十分に形成される） 注:
シャーシの熱放散の価値は現在のパワー消費量と等しい。 |
3344 W |
| 力の指定 |
|
| 次元（ラック・マウント式 ブラケットなしのH X W X D、） |
|
| 重量（空/十分に形成される） | 24.5 kg/66 kg （54 lb/145.5 lb） |
| 信頼性および供給 |
注:
先行する価値はプロダクトの典型的な構成に基づいて計算される。実際の価値はプロダクトに取付けられているモジュールによって変わる。 |
| 環境仕様 |
|
| 正常な温度（健全な力）の下の騒音 | ≤ 78 dB （A） |
| 証明 |
|
| 部品番号 | 02115869 |
