| モデル番号: | S12700E-8 | 製品名: | 華為技術S12700E-8 CloudEngine S12700Eシリーズ スイッチ |
|---|---|---|---|
| タイプ: | キャンパス スイッチ | 作動の電圧DC: | -48Vへの-60V AC:90Vへの290V |
| 転換容量: | 512Tbps | バッファ キャパシティ: | 港ごとの200まで氏データ緩衝 |
| 重複の設計:: | MPU、SFU、力モジュールおよびファン モジュール | 重量（空のシャーシ）: | 42.5kg |
| ハイライト: | S12700E華為技術Cloudengineスイッチ,Cloudengine S12700Eのキャンパス スイッチ,MPU Cloudengine S12700E |
||

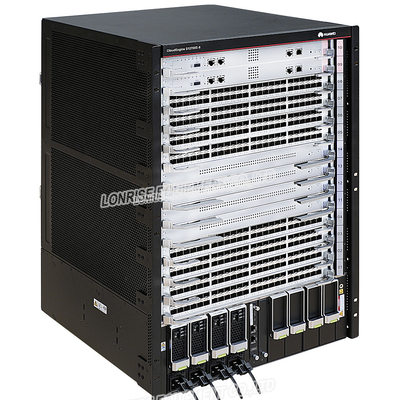

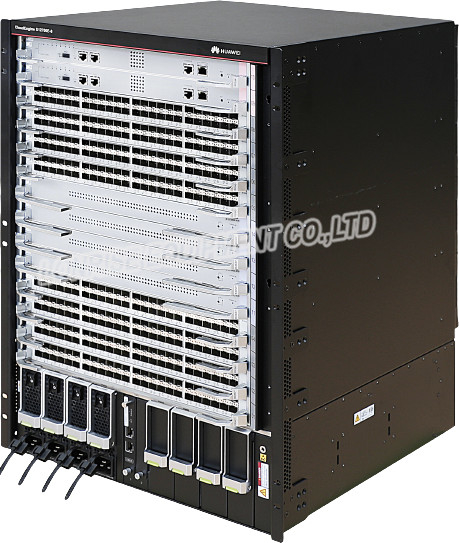

華為技術S12700E-8 CloudEngine S12700Eシリーズ スイッチ
出現および構造
S12700E-8シャーシは15のUの最高（1 U = 44.45 mm）である。シャーシに取付けられているケーブル管理フレームがない時次元（D） H X W xは663.9 mm x 442 mm X 517.4 mmである。シャーシに取付けられているケーブル管理フレームがある時次元（H x D） W xは663.9 mm x 442 mm X 585のmmである。

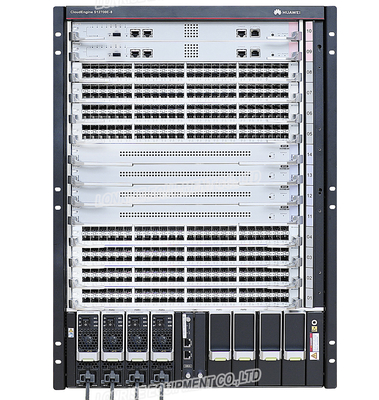

S12700E-8シャーシの前部構造を示す。
| 1. 2つのMPU |
2. 次のサービス カードの8つは取付けることができる:
注:
スイッチによって支えられるカードはソフトウェア・バージョンによって決まる。細部については、ハードウェア問い合わせ用具を見なさい。 |
3. 4 SFUs |
4. 組の取付金具 注:
取付金具がキャビネットのシャーシをしっかり止めるのに使用されている。 |
| 5. 6つの力モジュール | 6. 2 CMUs |
7. 前部ESDジャッキ 注:
ESDのリスト・ストラップのアース端子はこのジャッキに挿入することができる。ESDのリスト・ストラップはシャーシが確実に基づいているときESDの保護を提供できる。 |
8. ケーブル管理フレーム 注:
ケーブル管理は異なったカードの別のケーブルを組み立て、整然としたルート ケーブルを助ける。 |
S12700E-8シャーシの後部構造を示す。
S12700E-8シャーシの構造（背面図）
| 1. 4つのファン モジュール |
2. 後部ESDのジャッキ 注:
ESDのリスト・ストラップのアース端子はこのジャッキに挿入することができる。ESDのリスト・ストラップはシャーシが確実に基づいているときESDの保護を提供できる。 |
3. JGのアース端子 注:
グラウンド・ケーブルの2穴OTターミナルはねじにシャーシをひくために接続することができる。 |
4. エア フィルター 注:
エア フィルターは塵がシャーシに入ることを防ぐ。 |
|
5. 組の取り外し可能なハンドル 注:
シャーシの双方にシャーシを持ち上げるためにこれらのハンドルを取付けることができる。 |
- | - | - |
S12700E-8シリーズ スイッチの指定
|
項目 |
記述 |
|---|---|
| LPUスロットの数 | 8 |
| MPUスロットの数 | 2 |
| SFUスロットの数 | 4 |
| ファン スロットの数 | 4 |
| 力モジュール スロットの数 | 6 |
| CMUスロットの数 | 2 |
| シャーシごとの左舷密度 | 384xFE、384xGE、384x10GE、320x25GE、192x40GE、192x100GE |
| 取付け | スイッチはN66EまたはN68Eのキャビネット、1のシャーシのための1つのキャビネットに取付けることができる。 |
| 集りスイッチ システム（CSS） | サービス港の群がること |
|
最高のパワー消費量（十分に形成される） 注:
シャーシの熱放散の価値は現在のパワー消費量と等しい。 |
6950 W |
| 力の指定 |
|
| 次元（ラック・マウント式 ブラケットなしのH X W X D、） |
|
| 重量（空/十分に形成される） | 42.5 kg/114 kg （93.7 lb/251.3 lb） |
| 信頼性および供給 |
注:
先行する価値はプロダクトの典型的な構成に基づいて計算される。実際の価値はプロダクトに取付けられているモジュールによって変わる。 |
| 環境仕様 |
|
| 正常な温度（健全な力）の下の騒音 | ≤ 78 dB （A） |
| 証明 |
|
| 部品番号 | 02115870 |
