| モデル: | S7712 | 製品名: | S7700シリーズ スマートなギガビット企業の旅程POEのネットワーク スイッチS7712 |
|---|---|---|---|
| 機能: | LACP、VLANサポート積み重ね可能な、SNMP積み重ね可能なLACP | スイッチ容量: | 4.64 Tbps、4.64 Tbps |
| 次元（H X Wx D mm）: | 663.9、10U *442*517.4 | シャーシの重量: | 25KG |
| 伝送速度: | 10/100/1000Mbps | 左舷コミュニケーション モード: | 双方向通信及び半二重 |
| 転送パフォーマンス: | 3480Mpps | MPUスロット: | 2 |
| ハイライト: | LACP華為技術S7700シリーズ スイッチ,3480Mpps華為技術S7712スイッチ,2 MPU S7700のスマートな誘導スイッチ |
||

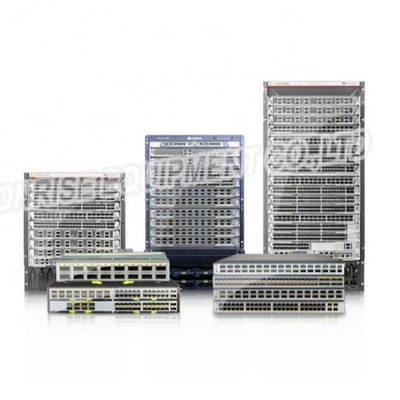

華為技術S7712 S7700シリーズはネットワーキングの製造業者のための元の新しい在庫を転換する
出現および構造
S7712シャーシは15のUの最高（1 U = 44.45 mm）である。シャーシが持っているときケーブル管理フレームは、次元取付けなかった（H x D） W xは663.9 mm x 442 mm X 517.4 mmである。シャーシに取付けられているケーブル管理フレームがある時次元（H x D） W xは663.9 mm x 442 mm X 585のmmである。
S7712シャーシの構造の正面図を示す。
|
1. 次のサービス カードの12は取付けることができる:
|
2. 2つのMPU |
3. 組の取付金具 注:
取付金具がキャビネットのシャーシをしっかり止めるのに使用されている。 |
| 4. 4つの力モジュール | 5. 2つのEH1D200CMU00中心にされた監視ユニット |
6. 4つのPoE力モジュール
注:
細部については、力モジュールを見なさい。 |
|
7. 地上ねじ 注:
地上ねじがシャーシをひくのに使用されている。 |
8. 前部ESDジャッキ 注:
ESDのリスト・ストラップのアース端子はこのジャッキに挿入することができる。ESDのリスト・ストラップはシャーシが確実に基づいているときESDの保護を提供できる。 |
9. ケーブル管理フレーム 注:
ケーブル管理フレームがケーブルを導くのに使用されている。 |
S7712シャーシの構造の背面図を示す。
| 1. 4つのファン モジュール |
2. 後部ESDのジャッキ 注:
ESDのリスト・ストラップのアース端子はこのジャッキに挿入することができる。ESDのリスト・ストラップはシャーシが確実に基づいているときESDの保護を提供できる。 |
3. エア フィルター 注:
エア フィルターは塵がシャーシに入ることを防ぐ。 |
|
4. 組の取り外し可能なハンドル 注:
シャーシの双方にシャーシを持ち上げるためにこれらのハンドルを取付けることができる。 |
- | - |
S7712シャーシとソフトウェア・バージョンの間で地図を描くこと
|
シャーシ |
版 |
|---|---|
| S7712シャーシ | V100R003C01およびより遅い版 |
| S7712 PoEのシャーシ | V100R003C01およびより遅い版 |
| S7712シャーシ、FCCは証明した | V200R003C00およびより遅い版 |
| S7712 PoEのシャーシ、FCCは証明した | V200R003C00およびより遅い版 |
S7712シャーシの指定
|
項目 |
記述 |
|---|---|
| LPUスロット | 12 |
| MPUスロット | 2 |
| ファン スロット | 4 |
| システム電源スロット | 4 |
| PoEの電源スロット | 4 |
| 最高の左舷密度 |
|
| 取付け | N66EまたはN68Eのキャビネットでは、1のシャーシのための1つのキャビネット |
| CSS | CSSカードかサービス港の群がること |
| PoE |
|
|
最高のパワー消費量（十分に、PoEの電源無し形成される） 注:
シャーシの熱放散の価値はシャーシの現在のパワー消費量に匹敵する。 |
4200 W |
| 力の指定 |
|
| 次元（ラック・マウント式 ブラケットなしのH X W X D、） |
|
| 重量（空/十分に形成される） | 25 kg/97 kg （55.1 lb/213.8 lb） |
| 信頼性および供給 |
注:
先行する価値はプロダクトの典型的な構成に基づいて計算される。実際の価値はプロダクトに取付けられているモジュールによって変わる。 |
| 環境仕様 |
|
| 正常な温度（音響力）の騒音 | ≤ 72 dB （A） |
| 証明 |
|
| 部品番号 |
|
