| 起源の場所: | 中国 | ブランド名: | Hua wei |
|---|---|---|---|
| 証明: | All | 供給の能力: | 1週あたりの10組のセット/セット |
| コミュニケーション モード: | 双方向通信及び半二重 | プロダクト: | 華為技術CE16808A - B05 CloudEngine 16800のシリーズ スイッチ |
| 機能: | LACP、POE、QoS、積み重ね可能なSNMP VLANサポート | キー ワード: | 16800のシリーズ スイッチ |
| ハイライト: | 16800のシリーズ華為技術の雲エンジン スイッチ,LACP華為技術の雲エンジン スイッチ,双方向通信の華為技術Cloudengine |
||

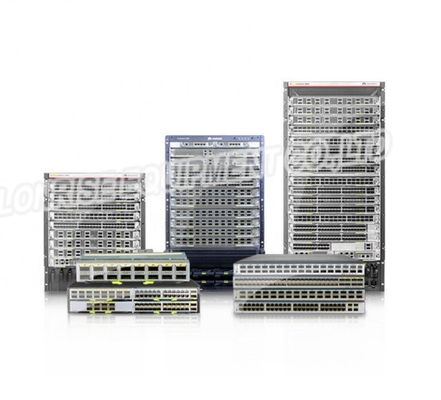

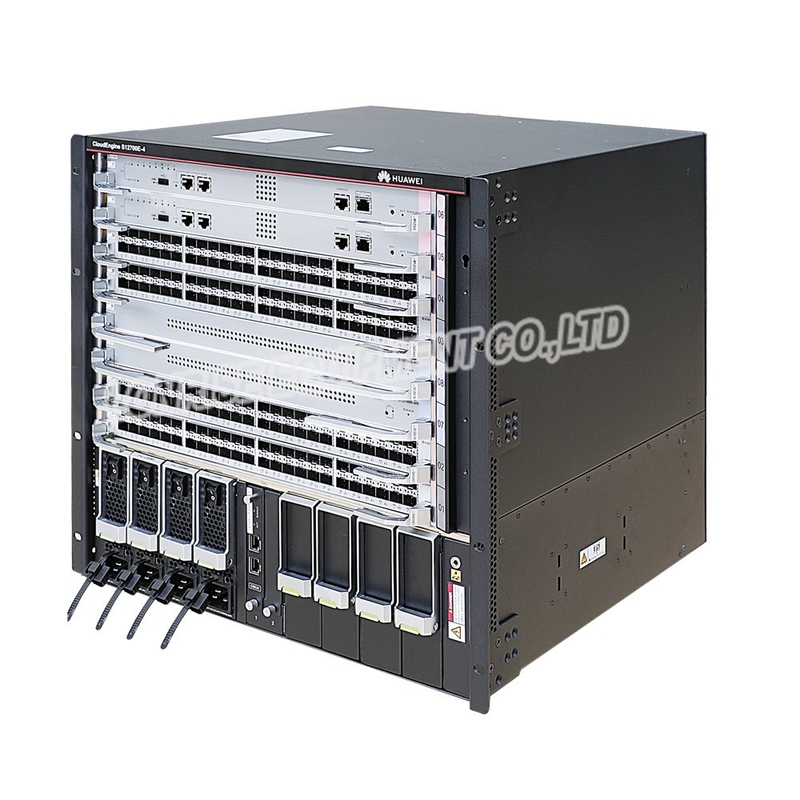

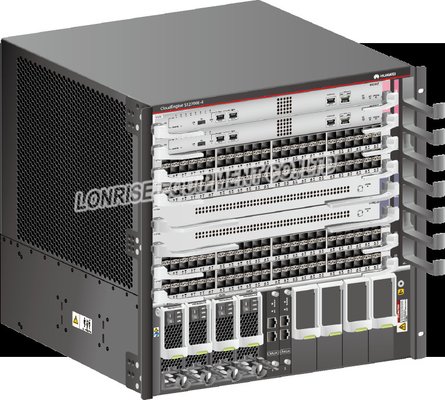

華為技術CE16808A - B05 CloudEngine 16800のシリーズ スイッチ
概観
CloudEngine 16808はDC、ACおよび高圧DC電源モードを支える。装置は力の記入項目モジュール（PEMs）を通して2つまでの動力源に接続することができる。各力モジュール（PM）は2つの入力およびそれらを変える全体の装置に動力を与えるためにPEMに供給される力を備えている。

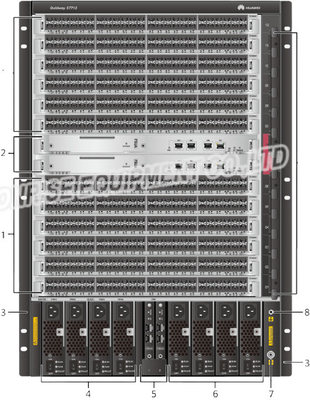

CloudEngine 16808の電源の単位はシャーシの上で取付けられる。電源の単位はシャーシの前部にPMsおよび電源スイッチ、およびシャーシの後部にPEMである。各単位の機能を記述する。
|
いいえ。 |
部品 |
記述 |
|---|---|---|
| 1 | PM | 次にPEMに、および力のバックプレーンおよび母線を通して力を全体の装置供給される力変える。 |
| 2 | 電源スイッチ |
PMsの出力を制御する。2つの電源スイッチ互いを支持するため。1つまたは両方がつくとき、PMsの出力は可能になる。 通知:
信頼性を保障するためには、電源スイッチは両方とも装置が動いているときで回らなければならない。 |
| 3 | PEM |
動力源に接続する。 1 PEMは電力ソケットかターミナル ブロックを通して2つの動力源に接続することができる。この設計は装置部屋の1つの動力源が失敗すれば1+1電源の重複を、装置が電源遮断にことを保障する実行し。 |
CloudEngine 16808は1 DC PEMが装備されていなければならない。接続されるかどれがの1つの動力源にこのPEMに20のターミナル ブロック、あらゆる10がある。来るかどれがの装置部屋の1つの動力源から各DC PMに2つの入力が、それぞれある。DC PMは力のバックプレーンに力を変え、出力し、互いをバックアップするように2つの動力源がする。図3-11はCloudEngine 16808のDC電源建築を示す。
CloudEngine 16808は1 AC及び高圧DC PEMが装備されていなければならない。接続されるかどれがの1つの動力源にこのPEMに20の電力ソケット、あらゆる10がある。来るかどれがの装置部屋の1つの動力源から各ACに及び高圧DC PMは2つの入力が、それぞれある。AC及び高圧DC PMは力のバックプレーンに力を変え、出力し、互いを支持するように2つの動力源がする。
CloudEngine 16808は動力源に直接接続することができたりまたは電力配分装置（PDU）を通して間接的に1つを接続した。直接動力源に装置を接続することはDC電源モードでそれらに類似したケーブルテレビ回線への接続を使用し、ここに記述されていない。次は装置がPDUを通して動力源に間接的に接続されるシナリオで電源の建築を記述する。
AC、高圧DCおよびAC及び高圧DCの雑種の電源は支えられる。
