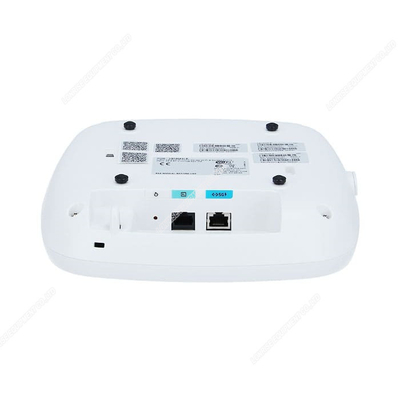

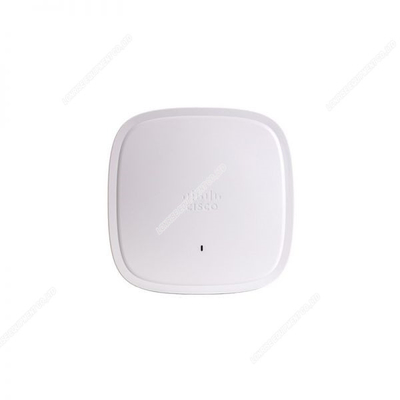

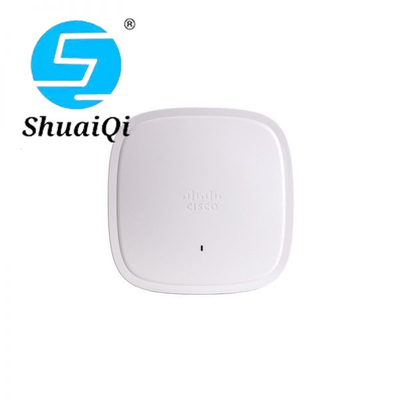

C9130AXI-H 新しいオリジナル 9130AXシリーズ アクセスポイント 無線アクセスポイント - Wi-Fi 6

C9130AXI-H仕様

ソフトウェア

触媒9130AXI

• シスコ 統一無線ネットワーク ソフトウェア リリース 8.10.x 以降

• シスコ IOS®XEソフトウェアリリース1612.1 APデバイスパックまたはそれ以降

サポートされている無線LANコントローラ

• シスコ カタリスト 9800 シリーズ 無線コントローラ

• シスコ 3504,5520,8540 のワイヤレスコントローラと シスコ 仮想ワイヤレスコントローラ

802.11n バージョン2.0 (および関連) 機能

• 4×4 MIMO 4つの空間ストリーム

• 最大比組み合わせ (MRC)

802.11n と 802.11a/g

• 20 メガHz と 40 メガHz のチャンネル

• PHYデータレート 1.5 Gbps まで (5 GHz で 40 MHz,2.4 GHz で 20 MHz)

• パケットアグリゲーション: アグリゲート MAC プロトコルデータユニット (A-MPDU) (送信および受信), アグリゲート MAC サービスデータユニット (A-MSDU) (送信および受信)

802.11 動的周波数選択 (DFS)

• 循環シフトの多様性 (CSD) の支援

802.11ac

8×8ダウンリンク MU-MIMO 8つの空間ストリーム

• MRC

802.11ac ビームフォーム

• 20 メガHz,40 メガHz,80 メガHz,160 メガHz のチャンネル

• PHYデータレート 6.9 Gbps (5 GHz で 160 MHz) まで

• パケットアグリゲーション:A-MPDU (送信と受信),A-MSDU (送信と受信)

• 802.11 DFS

• CSD の支援

• WPA3 サポート

802.11ax

8×8 アップリンク/ダウンリンク MU-MIMO 8 つの空間ストリーム

• 上下リンク OFDMA

•TWT

• BSS 色付け

• MRC

802.11軸ビーム形成

• 20 メガHz,40 メガHz,80 メガHz,160 メガHz のチャンネル

• PHYデータレート 10 Gbps まで (5 GHz で 160 MHz,2.4 GHz で 20 MHz)

• パケットアグリゲーション:A-MPDU (送信と受信),A-MSDU (送信と受信)

• 802.11 DFS

• CSD の支援

• WPA3 サポート

組み込みアンテナ

• 2.4 GHz:ピーク加益 4dBi,内部アンテナ,アジマスでオムニダイレクト

• 5 GHz:ピークゲイン 6dBi,内部アンテナ,アジマスでオムニダイレクト

スマートアンテナコネクタ付きの外部アンテナ

• シスコ Catalyst 9130AXE アクセス ポイントは,アンテナの増幅が 13 dBi (2.4 GHz と 5 GHz) まで使用できるように認証されています

• シスコは,業界で最も幅広いアンテナの選択を提供し,さまざまな展開シナリオに最適なカバーを提供します

• スマートアンテナコネクタ上の自己識別アンテナ (SIA) をサポート

• スマートアンテナコネクタは,コンパクトなマルチRFコネクタで,8DARTインターフェース

• RP-TNC コンネクタを搭載したアンテナと使用する場合,AIR-CAB002-D8-R= 2-fpptスマートアンテナコネクタが必要です

• AIR-ANT2513P4M-N=アンテナと使用する場合,AIR-CAB003-D8-N= 3 フィートスマートアンテナコネクタが必要です

インターフェース

1x 100, 1000, 2500, 5000 マルチギガビットイーサネット (RJ-45)ほらIEEE 802.3bz

管理コンソールポート (RJ-45)

•USB2.0 4.5W (将来のソフトウェアで有効)

インディケーター

尺寸 (W x L x H)

• アクセスポイント (固定ブレーキなし):

- C9130AXI: 8.9 x 8.9 x 1.88 インチ (22.6 x 22.6 x 4.8cm)

環境問題

シスコ・カタライスト 9130AXI

• 動作しない (保管) 温度: -22°158まで°F (−0)°70まで°C) について

• 動作していない (貯蔵) 高度試験: 25̊C,15,000フィート (4600m)

• 動作温度: 32°122まで°F (0 について°50まで°C) について

動作湿度:10%~90% (冷却しない)

操作高度試験: 40̊C, 9843 フィート (3000 m)

注:環境の動作温度が40度を超えると°C アクセスポイントは8x8から4x4に 5GHzの無線で移動し,アップリンクイーサネットは1ギガビットイーサネットにダウングレードされます.しかし,USBインターフェイスは有効のままです.

システムメモリ

• 2048 MB の DRAM

• 1024 MB フラッシュ

利用可能な送信電源設定

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12.5 mW)

• 8 dBm (6.25 mW)

• 5 dBm (3.13 mW)

2 dBm (1.56 mW)

■ -1 dBm (0.79 mW)

• -4 dBm (0.39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12.5 mW)

• 8 dBm (6.25 mW)

• 5 dBm (3.13 mW)

2 dBm (1.56 mW)

■ -1 dBm (0.79 mW)

覆われないチャンネル数最大

2.4 GHz

802.11b/g:

- 20 MHz: 3

■ 802.11n:

- 20 MHz: 3

■ 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

■ 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

■ 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 EU

注:これは規制領域によって異なります.各規制領域の詳細については,製品ドキュメントを参照してください.

• 医療機関 安全性

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 60950-1号

- AS/NZS609501

- UL 2043

- 3級機器

• 医療機関 排出量:

- CISPR 32 (2015年版)

- EN 55032 (2012年版/AC:2013)

- EN 55032 (2015年版)

- EN61000-3-2 (2014年版)

- EN61000-3-3 (2013年版)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32クラスB (2015年版)

- 47 CFR FCC 第15B 部分

- ICES-003 (2016年版第6号,B級)

- VCCI-CISPR 32

- CNS (13438)

- KN-32

- QCVN 118:2018/BTTTT

• 医療機関 免疫力

- CISPR24 (2010年版)

- EN 55024 + AMD 1 ((2010年版)

- EN 55035:2017

- KN35

• 医療機関 排出量と免疫力

- EN 301 489-1 (第2版)1.1 2017-02)

- EN 301 489-17 (第3版)1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1:2007

• 医療機関 ラジオ:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (2017年版)

- 47 CFR FCC 部分 15C, 1524715歳407

- RSP100

- RSS-GEN

- RSS-247

- 中国の規制 SRRC

- LP0002 (2018年版)1.10)

- 日本 33a,66と71

• 医療機関 RF安全性

- EN 50385 (2002年8月版)

- アルパンサ

- AS/NZS 2772 (2016年版)

- EN 62209-1 (2016年版)

- EN 62209-2 (2010年版)

- 47 CFR 部分 1.1310 と 21091

- RSS102

• 医療機関 IEEE 規格:

- IEEE 802 について3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h,802.11d

• 医療機関 セキュリティ

- 802.11i,Wi-Fi保護アクセス2 (WPA2),WPA3

- 802.1X

- アドバンスト・暗号化標準 (AES)

• 医療機関 拡張可能な認証プロトコル (EAP) タイプ:

- EAP-トランスポート層セキュリティ (TLS)

- EAP トンネル化された TLS (TTLS) または Microsoft Challenge Handshake 認証プロトコル (MSCHAP) v2

- 保護されたEAP (PEAP) v0またはEAP-MSCHAP v2

- EAP-Flexible Authentication (EAP-FAST) 安全なトンネル利用による柔軟な認証

- PEAP v1 または EAP-ジェネリック・トークン・カード (GTC)

- EAP 加入者識別モジュール (SIM)
