| モデル: | N5K-C5596T-FA | イーサネット技術: | 10ギガビットのイーサネット |
|---|---|---|---|
| 形状因数: | 2RU | 固定ポート: | 32x10GT/16xSFP+ 固定ポート |
| 電源: | 2 × 1100W AC電源 | サイズ: | 3.47×17.3×29.5インチ |
| 重さ: | 47.5ポンド | 条件: | 新品 封印 された |
| 保証: | 1 年 | 支払い: | T/T,ウェスタンユニオン,Paypal |
| 輸送: | DHL,フェデックス,UPS | ||
| ハイライト: | シスコ Nexus 5000 シリーズ スイッチ,2RU シスコ Nexus 5596T シャーシ,32x10GT シスコ Nexus 5596T シャーシ |
||
シスコ・ネクサス N5K-C5596T-FAは,データセンター環境のために設計された高性能のスイッチです.以下の主な機能と仕様があります:
形状因数: 2Uラック式チェーシ,高密度環境に適しています.
港湾:
パフォーマンス:
拡張性:
プログラム可能性:
仮想化サポート:
冗長性 と 信頼性:

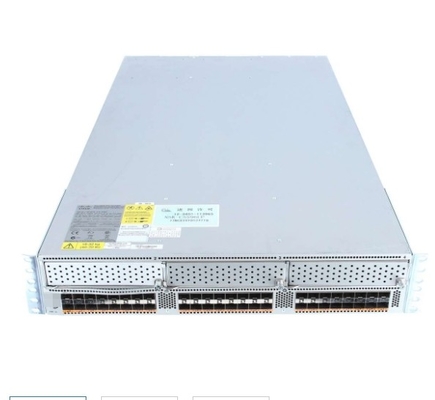

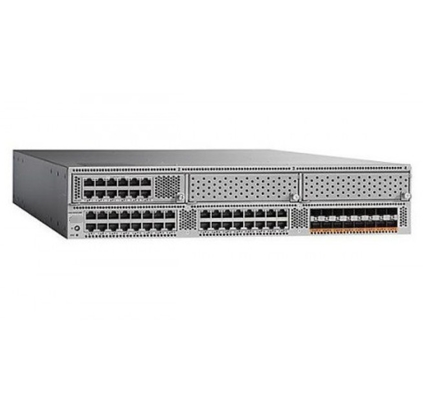

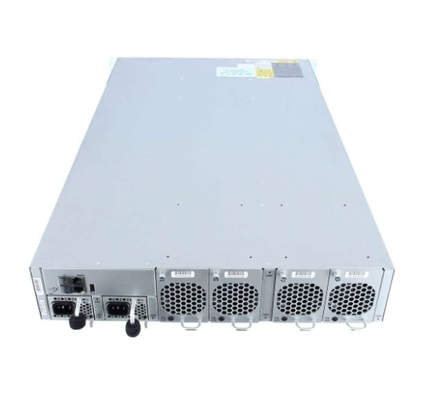

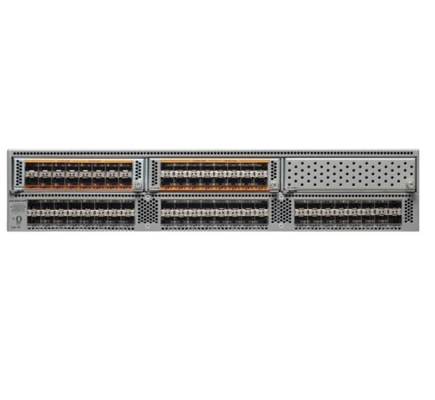

N5K-C5596T-FAは,シスコ Nexus 5596T スイッチ・シャシーで,32 つの10G BASE-T固定ポートと16 つの1/10G SFP+固定ポート,バック・トゥ・フロント・エアフロー,2 つの1100W AC電源,ファン・トレイ,3 拡張スロット.
表2は,N5K-C5596T-FAの推奨要素を示しています.
| カテゴリー | モデル | 記述 |
|
Nexus 5500 拡張スロット
|
N55-M16UP | Nexus 5500 統一ポート モジュール 16p 備品 |
| N55-D160L3-V2 | Nexus 5596 Layer 3 拡張モジュール バージョン 2 | |
| N5Kトランシーバーとケーブル | SFP-H10GB-CU1M | 10GBASE-CU SFP+ケーブル 1メートル |
| SFP-10G-LR | 10GBASE-LR SFP モジュール | |
| SFP-H10GB-ACU10M | Cisco SFP-H10GB-ACU10M SFP+コネクタ付きの直接接続アクティブ光学ケーブル | |
| 許可証 | N55-48P-SSK9 | Nexus 5500 ストレージライセンスの 48 ポート |
表3は,N5K-C5596T-FA,N5K-C5548UP-FAとN5K-C5596UP-FAの比較を示しています.
| 製品コード | N5K-C5596T-FA | N5K-C5548UP-FA | N5K-C5596UP-FA |
| 形状因数 | 2RU | 1RU | 2RU |
| 固定ポート | 32x10GT/16xSFP+ 固定ポート | 32 固定 統一 港 | 48 固定統一港 |
| 電源 | 2 1100W AC電源 | 2 750W AC電源 | 2 1100W AC電源 |
| 扇風機モジュール | 4 | 2 | 4 |
| 拡張スロット | 3 | 1 | 3 |
| 空気の流れ | バック・トゥ・フロント | 前から後ろへ | 前から後ろへ |
N5K-C5596T-FA 仕様 |
|
| パフォーマンス |
● 2 層 ハードウェア 転送 1920 Gbps または 1428 mpps; 3 層 160 Gbps または 240 mpps まで の 性能 ● MAC アドレス 表 の 記号: 32000 ● 10 ギガビット イーサネット インターフェース で パケット サイズ,トラフィック パターン,または有効 機能 に かかわらず,予測可能で一貫した トラフィック レイテンシー を 提供 する 低 レイテンシー 切断 設計 ● すべての港で線量交通量 |
| インターフェース |
● 1 と 10G BASE-T の 32 つの固定ポートと 1 と 10 Gigabit Ethernet と FCoE または 8/4/2/1Gbps のネイティブファイバーチャネルとして構成可能な 16 つの SFP+ 固定ポート最大3つの拡張モジュールによる追加のインターフェース ● 拡張 モジュール ● 16 ポート 1 と 10 ギガビット イーサネット と FCoE モジュール ● 8ポート 8/4/2/1Gbps ファイバーチャネル+8ポート 1と10 ギガビット イーサネットと FCoE モジュール ● 8/4/2/1Gbps ファイバーチャネルまたは 1 と 10 ギガビット イーサネットと FCoE として構成可能な 16 ポートで構成される統一ポート モジュール ● 4 ポート の QSFP 拡張 モジュール ● 12 ポート 10G BASE-T モジュール (Cisco Nexus 5596Tのみ) ●レイヤ3モジュール (Cisco Nexus 5596UPと 5596Tのみ,システム1台) ● レイヤ3の子カード (Cisco Nexus 5548P と 5548UP だけ,システムごとに 1 枚) ● シスコ の Nexus 2000 シリーズ を 通し て 拡張 する |
| 層2の特徴 |
● 2 層 スイッチ ポート と VLAN トランク ● IEEE 802.1Q VLAN のエンカプスレーション ● 最大 4096 の VLAN を サポート する ● 急速なVLAN回スパンディングツリープラス (PVRST+) (IEEE 802.1w対応) ● マルチプル スパンディング トリー プロトコル (MSTP) (IEEE 802.1s): 64 件 ● スパンニング ツリー ポート ファスト ● 樹 の 根 の 保護 ● スパンティング トリー ブリッジ 保証 ● シスコ EtherChannel テクノロジー (EtherChannel 1 つあたり最大 16 ポート) ● シスコ vPC テクノロジー ● 強化されたvPCは,Cisco Nexus 5000と2000シリーズ,およびCisco Nexus 3000シリーズとエンドホストとの間のvPCを有効にします. ● vPC コンフィギュレーションの同期 ●リンクアグリゲーション制御プロトコル (LACP): IEEE 802.3ad ● 2 層, 3 層, 4 層 の 情報 を ベース に し て,先進 的 な ポート チャネル ハッシング ● すべてのポートでジャンボフレーム (9216バイトまで) ● パズーフレーム (IEEE 802.3x) ● 嵐 の 制御 (単発 放送,多発 放送,放送) ● プライベート VLAN ● トランク を 通す プライベート VLAN (孤立 し て 乱交 する) ● vPC と EtherChannels を介してプライベートな VLAN ● VLAN の 再マッピング ● シスコ FabricPath ● EvPC と vPC+ は FabricPath で ● シスコ アダプター FEX ● シスコ データ センター VM FEX ● 各 Cisco Nexus 5500 プラットフォームで最大 24 つのファブリック拡張機能をサポート |
| 層3 特徴 |
●レイヤ3インターフェイス: Cisco Nexus 5500 プラットフォームインターフェイス,スイッチ仮想インターフェイス (SVI),ポートチャネル,サブインターフェイス,ポートチャネルサブインターフェイスのルートポート合計 4096 項目 ●最大8000のプレフィックスと最大16000のIPv4と8000のIPv6ホストエントリをサポート ●最大8000のマルチキャストルートに対応 ●最大8000のIGMPグループへのサポート ● VRF の 1000 件 の 登録 を サポート する ● 最大 4096 の VLAN を サポート する ● 16 方向 の 同価 の 多路 通信 (ECMP) ● 1664 件 の 入国 及び 2048 件 の 出国 アクセス 制御 リスト (ACL) の エントリ ●ルーティングプロトコル: 静的,ルーティング情報プロトコル バージョン2 (RIPv2),強化された内部ゲートウェイルーティングプロトコル (EIGRP),最短経路を開く最初のバージョン 2 (OSPFv2),国境ゲートウェイプロトコル (BGP) ● IPv6 ルート プロトコル: 静的,オープン 最短経路 第3 バージョン (OPFv3), 国境ゲートウェイ プロトコル (BGPv6), 強化された内部ゲートウェイ ルートウェイ プロトコル (EIGRPv6) ● IPv6 VRF ライト ● ホット スタンダイ ルータ プロトコル (HSRP) と 仮想 ルータ 冗長 プロトコル (VRRP) ● ACL: 入力と出力ACLをマッチするためのレイヤ3と4のオプションでルーティングされたACL ●マルチキャスト:プロトコル独立マルチキャストバージョン2 (PIMv2) スパースモード,ソーススペシフィックマルチキャスト (SSM),マルチキャストソースディスカバリープロトコル (MSDP),インターネットグループ管理プロトコルバージョン23 (IGMP v2), v3),およびマルチキャストVLAN登録 (MVR) ● 仮想ルート転送 (VRF): VRF-ライト (IP VPN); VRF対応ユニキャスト; BGP,OSPF,RIP,VRF対応マルチキャスト ● ACL を使ったユニキャスト リバース パスフォワード (uRFP) 厳格なモードと緩いモード ● ジャンボ フレーム の サポート (最大 9216 バイト) ● L3 モジュール を 搭載 し た Nexus 5500 に 16 台 まで の 織物 拡張 器 を 搭載 する ● RFC 896 |
| 品質管理 |
● レイヤ2 IEEE 802.1p (CoS) ● 1 ポートあたり 8 台のハードウェア キュー ● ポートごとに QoS の設定 ● 信頼 ● 港部での CoS 割り当て ● モジュラルのQoS CLI (MQC) コンプライアンス - IPv4 と IPv6 ● ACL に 基づく QoS 分類 (2 層, 3 層, 4 層) ● MQC CoSマーク ● ポート内 仮想出力 待機 ● CoS ベースの出口キュー ● エグレス の 厳格 な 優先 順位 の 列 ● エグレス 港 定番: 重量 調整 (WRR) ● コントロール プラン ポリシング (CoPP) - IPv4 と IPv6 |
| セキュリティ |
● イーサネットおよび仮想 イーサネットポート上のインゲス ACL (標準および拡張) ● 標準および拡張されたレイヤ2ACL: MACアドレス,プロトコルタイプなど ●標準および拡張されたレイヤ3から4のACL: IPv4とIPv6,インターネット制御メッセージプロトコル (ICMPとICMPv6),TCP,ユーザーデータグラムプロトコル (UDP),など ● VLAN ベースの ACL (VACL) ● ポート ベースの ACL (PACL) ● 名前 を 付け た ACL ● ACL の 分布 を 最適 に する ● 仮想端末 (VTY) の ACL ●管理インターフェイスで ACL ログ ● オプション 82 で ダイナミック ホスト 構成 プロトコル (DHCP) の スヌーピング ● ダイナミック アドレス 解析 プロトコル (ARP) の 検査 ● IP ソース 保護 ● DHCP リレー ● Cisco CTS (ACS から認証とポリシーをダウンロード) ● イーサネット ポート セキュリティ ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| 高可用性のある機能 |
● 2 層 の サービス ソフトウェア アップグレード (ISSU) ● 熱 で 交換 できる 交換 できる 電源,扇風機 モジュール,拡張 モジュール ● 1: 1 の 電力 冗長性 ● N:1 扇風機モジュールの冗長性 |
| 経営 |
● 10/100/1000Mbps の 管理 または コンソール ポート を 用い て スイッチ 管理 ● CLI ベースのコンソールで,バンド外での詳細な管理を提供します. ● バンド内 スイッチ 管理 ● シスコ ネクサス 2000 シリーズ の ロケータ と ビークン LED ● ポート に 基づく 位置 定位 装置 と ビーコン の LED ● 設定の同期 ● モジュール の 予備 ● 設定 ロールバック ●セキュアシェル バージョン 2 (SSHv2) ● テルネット ● AAA ● AAA と RBAC ● 半径 ● TACACS+ ● Syslog (8 サーバー) ● パケット 分析 器 が 組み込まれ て い ます ● SNMPv1,v2,およびv3 (IPv4およびIPv6) ● SNMP MIB のサポートが強化 ● XML (NETCONF) のサポート ● 遠隔監視 (RMON) ● 管理 トラフィック に 関する 高度 暗号 標準 (AES) ● CLI と SNMP の間で統一されたユーザー名とパスワード ● Microsoft 挑戦 ハンドシェイク 認証 プロトコル (MS-CHAP) ● スイッチとRADIUSサーバーの間の管理のためのデジタル証明書 ● シスコ ディスカバリー プロトコル バージョン 1 と 2 ● RBAC ● スイッチ ポート アナライザー (SPAN) 物理 ポート チャンネル VLAN ファイバー チャンネル インターフェイス ● インカプセル 遠隔 スパン (ERSPAN) ● インターフェースごとに入口と出口パケットカウンタ ● ネットワーク 時間 プロトコル (NTP) ● シスコ ゴールド ● 完全 な 初期 診断 検査 ● 家 に 電話 する ● スマート に 家 に 連絡 する ● シスコ 繊維 管理 者 ● シスコ DCNM ● CiscoWorks LAN 管理ソリューション (LMS) |
| データセンターブリッジ |
● CEEとIEEE に準拠するPFC (優先順位ごとにPauseフレームサポート) ●PFCリンク サポート距離: 3000m ● 中東・東欧に準拠するDCBXプロトコル ● 中東・欧州・IEEE に準拠する 改良されたトランスミッション 選択 |
| ファイバーチャネルとFCoE機能 (ストレージサービスライセンスが必要) |
● T11 規格に準拠する FCoE (FC-BB-5) ● T11 FCoE初期化プロトコル (FIP) (FC-BB-5) ● FCoE として設定可能な任意の 10 Gigabit Ethernet ポート ● SAN 管理と LAN 管理を分離する ● FCP ● ファイバー チャンネル 転送 (FCF) ● ファイバー チャネル の 標準 ポート タイプ:E,F,NP ● ファイバー チャネル 強化 ポート タイプ: VE,TE,VF ● F ポート トランキング ● F ポート チャンネル化 ● FCoEとファイバーチャネルの標的を直接接続する ●Fibre Channel の本来のポートごとに最大 240 のバッファクレジット ● スイッチごとに最大32のVSAN ● ファイバー チャンネル (SAN) ポート チャンネル ● ネイティブ・インターープ・モード 1 ●ネイティブ・インターープモード2 ●ネイティブ・インターープモード3 ●ネイティブ・インターープモード4 ● VSAN トランキング ● 繊維 デバイス 管理 インターフェース (FDMI) ● ファイバー チャネル ID (FCID) の持続性 ● 分散型デバイスアリアスサービス ● 注文 の 中 で 配送 ● 港の追跡 ● シスコ N ポート 仮想化 (NPV) テクノロジー ● N ポート 識別子 仮想化 (NPIV) ● ファブリック サービス: 名前 サーバー, 登録 状態 変更 通知 (RSCN), ログイン サービス, 名前 サーバー ゾーニング ● パー-VSAN 織物 サービス ● シスコ 繊維 サービス ● ディフィー・ヘルマン 挑戦 ハンドシェイク 認証 プロトコル (DH-CHAP) と ファイバー チャンネル セキュリティ プロトコル (FC-SP) ● 分散型デバイスアリアスサービス ● ホストからスイッチ,スイッチからスイッチ FC-SP 認証 ● 織物 の 最短 の 経路 (FSPF) ● 繊維 チャンネル の 織物 結合 ● 標準 的 な 区画 区分 ● 港湾 の 安全 ● ドメインとポート ● 地域 区分 の 改善 ● SAN ポート チャンネル ● シスコ 繊維 分析 器 ● ファイバー チャンネル の 追跡 路線 ● ファイバーチャネル・ピング ● ファイバーチャネル デバッグ ● シスコ ファブリック マネージャーのサポート ● 貯蔵管理イニシアチブ仕様 (SMI-S) ● VPC/EVPC を介して SAN から起動 |
| 一般的なMIB |
● SNMPv2-SMI ● CISCO-SMI ●SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB について ● IANAiプロットプロトコル-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ●SNMP-COMMUNITY-MIB について ●SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB について ●SNMP-TARGET-MIB ●SNMP-USER-BASED-SM-MIB ●SNMP-VIEW-BASED-ACM-MIB について ● CISCO-SNMP-VACM-EXT-MIB |
| 層3 MIBs |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| ファイバーチャネルMIB |
● CISCO-ST-TC ● シスコ・FC・FE・MIB ● CISCO-FCSP-MIB ● シスコ・ポート・トラック・MIB ● CISCO-PSM-MIB ● シスコ・FC・スペイン・MIB ● シスコ・ポート・チャネル・MIB ● CISCO-RSCN-MIB ● シスコ-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● 繊維 チャンネル FE MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● シスコ-FCPING-MIB ● シスコ-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● シスコ-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| イーサネット MIB |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO 仮想 インターフェイス MIB |
| MIBの構成 |
● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ●CISCO-ENTITY-FRU-CONTROL-MIB ● シスコ・エンティティ・センサ・MIB ● シスコ・フラッシュ・MIB ● シスコ・システム・MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ●CISCO-IF-EXTENSION-MIB ● シスコ サーバー インターフェイス MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ●CISCO-CONFIG-COPY-MIB ●CISCO-ENTITY-VENDORTYPE-OID-MIB システムについて ● シスコ・ブリッジ・MIB |
| MIBの監視 |
● DIFFSERV-DSCP-TC ● 通知-LOG-MIB ● DIFFSERV-MIB ● シスコ・カールホーム・MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| セキュリティ MIB |
● シスコ-AAA-SERVER-MIB ● シスコ-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● TCP/IP MIB ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP プロトコル フィルター MIB ● CISCO-DNS-CLIENT-MIB ● シスコ・ポートセキュリティ・MIB |
| 異なるMIB |
● START-MIB ● シスコ・ライセンス・MGR・MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● シスコ-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ネットワーク ネットワーク ネットワーク ● シスコ・ブリッジ・MIB |
| 産業基準 |
● IEEE 802.1D: スパンディング トリー プロトコル ● IEEE 802.1p: CoS 優先順位設定 ● IEEE 802.1Q: VLAN タグ付け ● IEEE 802.1Qaz: 送信選択の強化 ● IEEE 802.1Qbb:優先順位ごとに休止する ● IEEE 802.1s: スパンディングツリープロトコルの複数のVLANインスタンスの ● IEEE 802.1w: スパンリングツリープロトコルの迅速な再構成 ● IEEE 8023イーサネット ● IEEE 802.3ad: LACP に タイム 計 が 付い て いる ● IEEE 802.3ae: 10 ギガビット イーサネット ● SFF 8431 SFP+ CX1 サポート ● RMON ● IEEE 1588-2008: 精密 時間 プロトコル (境界 時計) |
| ファイバーチャネル規格 |
● FC-PH,修正 4.3 (ANSI/INCITS 230-1994) ● FC-PH,修正第1条 (ANSI/INCITS 230-1994/AM1 1996) ●FC-PH,修正第2条 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2 修正第 7.4 版 (ANSI/INCITS 297-1997) ● FC-PH-3 版 9.4 (ANSI/INCITS 303-1998) ●FC-PI,第13版 (ANSI/INCITS 352-2002) ●FC-PI-2 修正10 (ANSI/INCITS 404-2006) ● FC-PI-4,第7版0 ● FC-FS,バージョン1.9 (ANSI/INCITS 373-2003) ● FC-FS-2 改訂版 0.91 ● FC-LS,第 1 版.2 ●FC-SW-2 修正5.3 (ANSI/INCITS 355-2001) ●FC-SW-3,第 6.6 版 (ANSI/INCITS 384-2004) ● FC-GS-3 バージョン 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4,第 7.91 版 (ANSI/INCITS 387-2004) ●FC-BB-5,FCoE版 修正版2.0 ● FCP,第12版 (ANSI/INCITS 269-1996) ● FCP-2 バージョン8 (ANSI/INCITS 350-2003) ● FCP-3 バージョン4 (ANSI/INCITS 416-2006) ●FC-MI,修正1.92 (INCITS TR-30-2002,FLポートとクラス2を除く) ● FC-MI-2,Revision 2.6 (INCITS TR-39-2005 について,FLポートとクラス2を除く) ● FC-SP,第 1 版.6 ●FC-DA,Revision 3.1 (INCITS TR-36-2004,FL・ポート,SB・ポートおよびクラス2を除く) ● 奉仕 の クラス:クラス 3,クラス F ● ファイバーチャネル 標準 ポート タイプ:E と F ● ファイバーチャネル強化ポートタイプ:SDとTE |
| 物理仕様 | |
| SFP+ 光学 |
Cisco Nexus 5500 プラットフォームは,短距離および SFP+ オプティック (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SMとCisco Nexus 2000シリーズファブリックエクステンダートランシーバー [FET-10G]). SFP+ は,他の 10 Gigabit Ethernet 接続オプションと比較していくつかの利点があります: ● 10 ギガビット イーサネット の 形 を 小さく する ● XENPAK,X2,XFP インターフェースタイプとの光学互換性 ● 低電力消費 ● 熱 で 交換 できる 装置 ● シスコ Nexus 5500 プラットフォーム製品は,Fibre Channel 接続オプションのネイティブ化のために,Fibre Channel 対応の 8-Gbps SFP+ をサポートします. 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| 物理 (高さ×幅×深さ) | 3.47 x 17.3 x 29.5インチ (8.8 x 43.9 x 74.9cm) |
| 動作温度 | 温度は32〜104°F (0〜40°C) |
| 動作しない (貯蔵) 温度 | -40〜158°F (-40〜70°C) |
| 湿度 | 5~95% (冷凝しない) |
| 高さ | 0~1万フィート (0~3000m) |
| 体重 | 47.5ポンド (21.55 kg) |
