| name: | CISCO3925 K9 | model: | CISCO3925 K9 Cisco 3925 Router 3900 Series ISR G2 |
|---|---|---|---|
| Rack Units: | 3U | Interfaces: | 3 integrated 10/100/1000 Ethernet ports with 2 ports capable of RJ-45 or SFP connectivity |
| Warrranty: | 1 year | shipping: | DHL&FeDex |
| Product Type: | Router | Connectivity Technology: | SSL |
| Power Device: | Power supply internal | ||
| ハイライト: | 3900 シリーズ ISR G2 ルーター,3925 K9 ルータ,CISCO 3925 K9 ルータ |
||

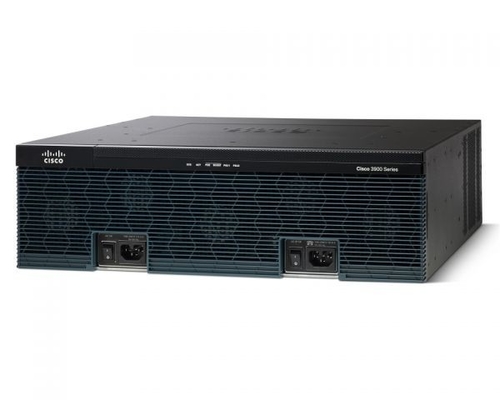

シスコ3925ルーター,モジュール式サービスパフォーマンスエンジン (SPE) 100,次世代のWAN環境が進化するにつれてさらに高い性能のためにアップグレードすることができます.
表2ではLEDの面積の説明が示されています.
| LED | 記述 | |
| SYS状態のLED | 固い緑 | 固い緑色は正常な動作を示します |
| 緑色を点滅させる | システムブートまたはROMモニターモードです. | |
| アンバー | システムエラー | |
| 消して | 電源が切れているか,システムボードが故障している. | |
| ACT状態のLED | 固体または点滅する緑色 | 固体または点滅は,転送とルーティングエンジンと任意のI/Oポートとの間のパケット活動を示します. |
| 消して | パケット転送は行われていません. | |
| POE | 緑色 | IP電話の電源がオンだ |
| アンバー | IP電話の電源は 入れていません | |
| PS1 / PS2 | 緑色 | システムが動いている. |
| アンバー | システムが動かない. | |
図3は,LEDを搭載したシスコルーター3925/K9のバックパネルを示しています.
注記:
1 コンパクトフラッシュ 0 と 1 (0,右) 2 ISM 3 PVDM3 0,1,2 と 3 (0,右極) 4 EN (USBコンソールを有効にする) 5 EN (RJ-45コンソールを有効にする) 6 SFP S 7 SFP EN 8 S (スピード) 9 L (リンク)
表3には,このLEDの説明が裏パネルに示されています.
| LED | 色 | 記述 | 場所 |
| CompactFlash 1 について | 緑色 | フラッシュメモリが忙しい | バックパネル |
| アンバー | 初期化が失敗した | ||
| 緑色が点滅して消えます | CompactFlashは削除可能だ | ||
| CompactFlash 0 について | 緑色 | フラッシュメモリが忙しい | バックパネル |
| アンバー | 初期化が失敗した | ||
| 緑色が点滅して消えます | CompactFlashは削除可能だ | ||
| S (速度) | 1瞬 + 休止 | GEポートは10 Mb/sで動作する | バックパネル |
| 2 瞬き + 休止 | GEポートは100 Mb/sで動作する | ||
| 3 瞬き + 休止 | GEポートは1000 Mb/sで動作する. | ||
| リンク | 緑色 | GE接続が確立されました. | バックパネル |
| 消して | GEの関連は確立されていません | ||
| EN (RJ-45コンソールポート) | 緑色 | RJ-45コンソールポートがアクティブだ | バックパネル |
| EN (USBシリアルコンソールポート) | 緑色 | USBコンソールポートがアクティブです. | バックパネル |
| ISM | 緑色 | 初期化しました | バックパネル |
| アンバー | 初期化が失敗した | ||
| 消して | 設置されていません | ||
| PVDM3 012 と 3 | 緑色 | PVDM は初期化されました. | バックパネル |
| アンバー | PVDM は検出されていますが,初期化されていません. | ||
| 消して | PVDMが設置されていない | ||
| SFP S | 緑色を点滅させる | 閃く周波数はポート速度を示します. | バックパネル |
| SFP EN | 消して | 居ない | バックパネル |
| 緑色 | 存在し,有効です. | ||
| アンバー |
失敗を伴う存在です |
