| 名前: | WS C3560CX 8TC S | 機能セット: | IP ベース |
|---|---|---|---|
| ポート: | 8 x 10/100/1000 ギガビット イーサネット | アップリンク インターフェイス: | 2 x 1G 銅+ 2 x 1G SFP |
| ウォーランティ: | 1年 | 配送: | DHL＆FedEx |
| 転送帯域幅: | 16 gbps | ラム: | 512MB |
| 支払い: | TT/Paypal | ||
| ハイライト: | 8 ポート コンパクト スイッチ,Cisco Catalyst 8 ポート コンパクト スイッチ |
||
Cisco Catalyst 3560-CX シリーズ WS-3560CX-8TC-S ギガビットイーサネットマネージドスイッチは、8 x ギガビットイーサネットポート、2 x ギガビットイーサネット RJ-45 アップリンク、および 2 x SFP アップリンクで構成されています。

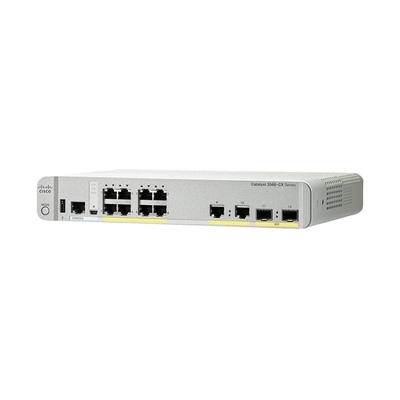

図 1 は、WS-C3560CX-8TC-S の外観を示しています。
表 1 は、クイック仕様を示しています。
| 製品コード | WS-3560CX-8TC-S |
| 機能セット | IP Base |
| アップリンクインターフェース | 2 x 1G 銅線 + 2 x 1G SFP |
| ポート | 8 x 10/100/1000 ギガビットイーサネット |
| フォワーディング帯域幅 | 16 Gbps |
| スイッチング帯域幅 (全二重容量) | 32 Gbps |
| RAM | 512 MB |
| フラッシュメモリ | 128 MB |
| 寸法 | 4.44 x 26.9 x 21.3 cm |
図 2 は、WS-C3560CX-8TC-S の前面パネルを示しています。
注:
| ① | モードボタン | ⑤ | 8 x 10/100/1000 ポート |
| ② | USB タイプ A ポート | ⑥ | 2 x 1G 銅線 |
| ③ | RJ-45 コンソールポート | ⑦ | SFP モジュールスロット |
| ④ | USB ミニタイプ B (コンソール) ポート | ⑧ | スイッチ LED |
· スイッチ LED には、SYST、STAT、SPEED LED、およびコンソール LED が含まれます。
表 2 は、3 つの LED の説明を示しています。
| LED | 色/ポートモード | 説明 |
|
SYST (システム LED) |
オフ | システムは電源が入っていません。 |
| 緑 | システムは正常に動作しています。 | |
| オレンジ | システムは電源を受け取っていますが、正常に動作していません。 | |
| STAT | ポートステータス | ポートステータス。これはデフォルトモードです。 |
| SPEED | ポート速度 | ポートの動作速度: 10、100、または 1000 Mb/s。 |
コンソール LED は、どのコンソールポートが使用されているかを示します。
ケーブルをコンソールポートに接続すると、スイッチはそのポートをコンソール通信に自動的に使用します。2 本のコンソールケーブルを接続すると、USB ミニコンソールポートが優先されます。
表 3 は、コンソール LED の説明を示しています。
| LED | 色 | 説明 |
| RJ-45 コンソールポート | 緑 |
RJ-45 コンソールポートがアクティブです。 USB ミニコンソールポート LED はアクティブではありません。 |
| オフ |
ポートはアクティブではありません。 USB ミニコンソールポートがアクティブです。 |
|
| USB ミニコンソールポート | 緑 |
USB ミニコンソールポートがアクティブです。 RJ-45 コンソールポート LED はアクティブではありません。 |
| オフ |
ポートはアクティブではありません。 RJ-45 コンソールポートがアクティブです。 |
表 4 は、推奨されるケーブルの一部を示しています。
| モデル | 説明 |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB コンソールケーブル 6 フィート、USB タイプ A およびミニ B 付き |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 コンソールケーブル 6 フィート、RJ45 および DB9F 付き |
| モデル | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| アップリンク | 2 x 1G 銅線 + 2 x 1G SFP | 2 x 1G 銅線 + 2 x 1G SFP |
| ポート | 8 x 10/100/1000 ギガビットイーサネット | 8 x 10/100/1000 ギガビットイーサネット |
| 機能セット | IP Base | IP Base |
|
PoE 出力ポート |
N/A | 8 PoE+ |
| 利用可能な POE 電源 | N/A | 240W |
