商品の詳細:
|
| 部分番号: | ES0Z1B06ACS0 | ブランド: | HUAWEI |
|---|---|---|---|
| 転送 性能: | 2880 Mpps | 冗長性設計: | 監視器,電源モジュール,CMU,ファントレイ |
| USB: | 支えられない | POE: | 支えられない |
| ハイライト: | ハワイ S7706 シャーシ,Huawei S7706 シャーシ ES0Z1B06ACS0,Huawei S7706 シャーシ 2*SRUA |
||
ES0Z1B06ACS0は,Huawei S7706 ベースエンジン AC バンド ((PoE ではないアセンブリ・シャシーを含む,SRUA メインボード*2,800W AC パワー*2) です.

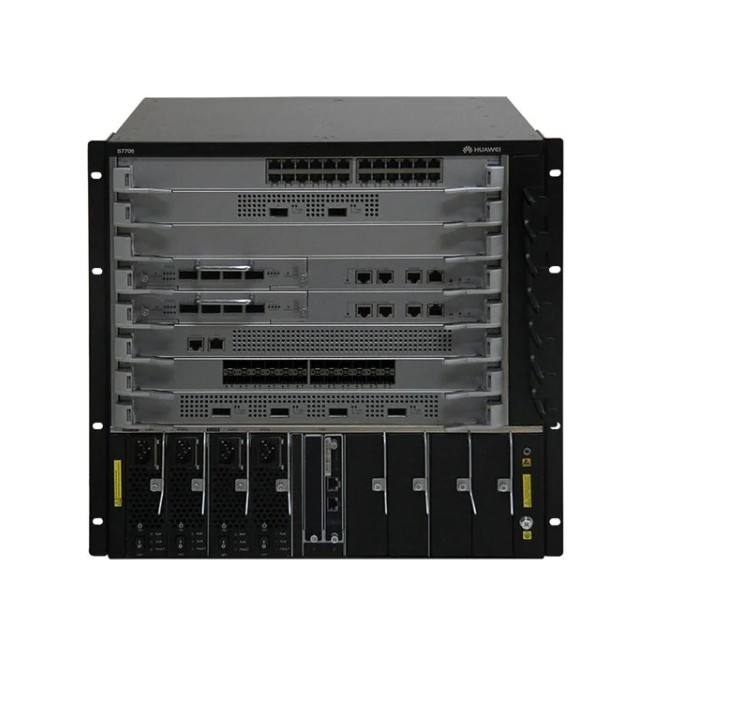

図"はES0Z1B06ACS0の外観 (正面) を示しています.
図2では,ES0Z1B06ACS0の外観が示されています (後ろから見ると).
テーブル1は,クイックスペックを示しています.
| 製品コード | ES0Z1B06ACS0 |
| 切り替え能力 | 3.84 Tbit/s |
| 転送 性能 | 2880 Mpps |
| 冗長性設計 | 監視器,電源モジュール,CMU,ファントレイ |
| バッファ容量 | ポートあたり200 ms |
| パック重量 (kg) |
45.8 |
| 梱包量 (m^3) |
0.247 |
| パッケージの大きさ (D*W*H mm) |
638*612*632 |
| 純寸法 (D*W*H mm) |
489*442*442 |
図2は,S7706のシャーシ構造 (正面) を示しています.ES0Z1B06ACS0は,Huawei S7706 ベースエンジンAC バンドです ((PoE ではないアセンブリシャーシを含む,SRUA メインボード*2,800W AC パワー*2),他のモジュールやカードは別々に購入する必要があります.
注記:
| ① |
6つのサービスカード,以下を含む: オープンサービスプラットフォームユニット 100M インターフェースカード 1000M インターフェースカード GE/10GEインターフェースカード 10GEインターフェースカード 40GEインターフェースカード 40GE/100GEインターフェースカード 100GEインターフェースカード 注記: スイッチがサポートするカードはソフトウェアバージョンによって異なります. |
| ② | 2つのMPU |
| ③ |
固定ブレーケットのペア 注記: 座標は,シャシーをキャビネットに固定するために使用されます. |
| ④ | 4つの電源モジュール |
| ⑤ | 2つのEH1D200CMU00中央監視ユニット |
| ⑥ |
4つのPoE電源モジュール V200R006C00より前のバージョンでは: 800W AC電源モジュール 2200W AC電源モジュール V200R006C00以降のバージョンでは: 2200W DC電源モジュール 800W AC電源モジュール 2200W AC電源モジュール |
| ⑦ |
地面スクリュー 注記: 接地螺栓は,シャシーを接地するために使用されます. |
| ⑧ |
前側のESDジャック 注記: このジャックにはESD腕帯の接地端末が挿入され,シャーシが信頼的に接地されている場合,ESD腕帯はESD保護を提供します. |
| ⑨ |
ケーブル管理フレーム 注記: ケーブル管理フレームはケーブルをルートするために使用されます. |
図3は,S7706のシャーシ構造 (裏目) を示しています.ES0Z1B06ACS0は,Huawei S7706 ベースエンジン AC バンドです ((PoE ではないアセンブリシャーシを含む,SRUA メインボード*2,800W AC パワー*2),他のモジュールやカードは別々に購入する必要があります.
注記:
| ① | 2つのファンモジュール |
| ② |
後ろのESDジャック 注記: このジャックにはESD腕帯の接地端末が挿入され,シャーシが信頼的に接地されている場合,ESD腕帯はESD保護を提供します. |
| ③ |
空気フィルター 注記: 空気フィルターは,ダストが車体に入ることを防ぐ. |
| ④ |
取れるハンドル 注記: このハンドルを車体両側に設置して 車を上げることができます |
表2は,ES0Z1B06ACS0の推奨要素を示しています.
| モデル | 記述 |
| AC電源モジュール | |
| W2PSA0800 | 800W AC電源モジュール (黒) |
| PAC-2200WF | 2200W AC電源モジュール |
| DC電源モジュール | |
| W2PSD2200 | 2200W DC電源モジュール (黒) |
| ES02PSD16 | 1600W DC電源モジュール (黒) |
| FE-SFP オプティカルトランシーバー | |
| SFP-FE-SX-MM1310 | オプティカルトランシーバー,SFP,100M/155M,マルチモードモジュール ((1310nm,2km,LC) |
| eSFP-FE-LX-SM1310 | オプティカルトランシーバー,eSFP,100M/155M,シングルモードモジュール ((1310nm,15km,LC) |
| S-SFP-FE-LH40-SM1310 | オプティカルトランシーバー,eSFP,FE,シングルモードモジュール ((1310nm,40km,LC) |
| GE-SFP オプティカルトランシーバー | |
| eSFP-GE-SX-MM850 | オプティカルトランシーバー,eSFP,GE,マルチモードモジュール (850nm,0.55km,LC) |
| SFP-GE-LX-SM1310 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1310nm,40km,LC) |
| S-SFP-GE-LH40-SM1550 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1550nm,40km,LC) |
| 10G-SFP+ オプティカルトランシーバー | |
| SFP-10G-USR | 10GBASE-USR オプティカルトランシーバー,SFP+,10G,マルチモードモジュール ((850nm,0.1km,LC) |
| OMXD30000 | オプティカルトランシーバー,SFP+,10G,マルチモードモジュール ((850nm,0.3km,LC) |
| OSX010000 | オプティカルトランシーバー,SFP+,10G,シングルモードモジュール ((1310nm,10km,LC) |
| 40GE CFP オプティカルトランシーバー | |
| CFP-40G-SR4 | 高速トランシーバー CFP-40G-SR4,CFP,40G,マルチモードモジュール ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | 高速トランシーバー,CFP,40G,シングルモードモジュール ((1310nmバンド,41.25G,10km,ストレートLC) |
|
|
高速トランシーバー,CFP,40G,シングルモードモジュール ((1310nmバンド,41.25G,40km,ストレートLC) |
| 40GE QSFP+ オプティカルトランシーバー | |
| QSFP-40G-eSR4 | 40GBASE-eSR4 オプティカルトランシーバー,QSFP+,40G,マルチモード (850nm,0.3km,MPO) (SFP+ オプティカルトランシーバーを4つ接続) |
| QSFP-40G-ER4 | 40GBASE-ER4 オプティカルトランシーバー,QSFP+,40G,シングルモードモジュール (1310nm,40km,LC) |
| 100GE CFP オプティカルトランシーバー | |
|
|
高速トランシーバー,CFP,100G,マルチモードモジュール (850nm,10*10G,0.1km,MPO) |
|
|
CFP,100G,シングルモードモジュール ((1310nmバンド,4*25G,10km,ストレートLC) |
|
|
高速トランシーバー,CFP,100G,シングルモードモジュール ((1310nmバンド,4*25G,40km,ストレートLC) |
| GE銅トランシーバー | |
| SFP-1000BaseT | 電気トランシーバー,SFP,GE,電気インタフェースモジュール ((100m,RJ45) |
| 100GEインターフェースカード | |
| ES1D2C02FEE0 | Huawei 2ポート 100GBASE-X インターフェースカード (EE,CFP)ES1D2C02FEE0 |
| 10GEインターフェースカード | |
| ES1D2X40SFC0 | 40ポート 10GBASE-X インターフェースカード (FC,SFP+) |
| ES1D2X16SSC2 | Huawei 16-Port 10GBASE-X インターフェースカード (SC,SFP+)ES1D2X16SSC2 |
| メイン制御ユニット | |
| ES0D00MCUA00 | S7703 メイン制御ユニットA |
| 扇風機モジュール | |
| ES0E2FBX | S7700 大電圧扇風機箱 |
表3は,ES0Z1B06ACS0,ES0Z1B03ACS0とES0Z1B12ACS0の比較を示しています.
| 製品コード | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| 切り替え能力 | 3.84 Tbit/s | 1.92 Tbit/s | 3.84 Tbit/s |
| 転送 性能 | 2880 Mpps | 1,440 Mpps | 2880 Mpps |
| 冗長性設計 | 監視器,電源モジュール,CMU,ファントレイ | 監視器,電源モジュール,CMU,ファントレイ | 監視器,電源モジュール,CMU,ファントレイ |
| バッファ容量 | ポートあたり200 ms | ポートあたり200 ms | ポートあたり200mS |
| パック重量 (kg) |
45.8 | 21.8 | 56.1 |
| 梱包量 (m^3) |
0.247 | 0.124 | 0.322 |
| パッケージの大きさ (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| 純寸法 (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
