商品の詳細:
|
| 部分番号: | EH1BS9712E00 | ブランド: | HUAWEI |
|---|---|---|---|
| サービス スロット: | 6 | バックプレーン容量: | 14.4 Tbps |
| EAN: | 6920702733881 | 典型的な電源 (W): | 11.6 |
| ハイライト: | 12 スロット Huawei S9700 シリーズ スイッチ,EH1BS9712E00 Huawei S9700シリーズ スイッチ,組立チャシス Huawei S9700シリーズ スイッチ |
||
EH1BS9712E0012つのスロットを含む Huawei S9712 スイッチ組成チェーシですS9700シリーズテラビットルーティングスイッチは,サービスアグリゲーションを実装するために,次世代キャンパスネットワークとデータセンターのために設計されたハイエンドスイッチです..

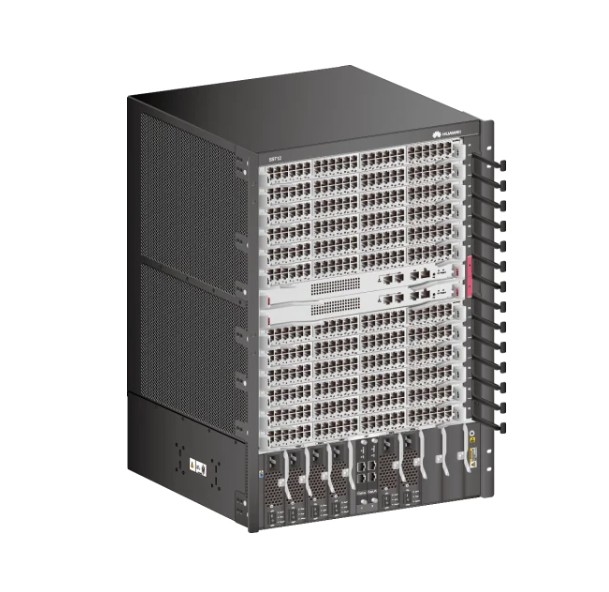

図"はS9712のシャシの外観を示している.EH1BS9712E00S9712のシャシーの一つで,カード,モジュール,ユニットを含まない.
テーブル1は,クイックスペックを示しています.
| 製品コード | EH1BS9712E00 |
| パケット転送料金 | 3840 Mpps または 6,480 Mpps |
| 切り替え能力 | 8.64 Tbit/s または 18.56 Tbit/s |
| MPU スロット | 2 |
| LPU スロット | 12 |
| サービス スロット | 12 |
| 扇風機スロット | 4 |
| 電源スロット | 6 |
| 設備の電源供給能力 | 6600W |
| 最大電源消費量 (満載) | 4500W |
| 稼働電圧 | DC: 40Vから 72V AC:90Vから290V |
| 尺寸 (W x D x H,ラック式固定支架を除く) |
ケーブル管理フレームで: 442 mm x 585 mm x 663.95 mm (17.4 インチ x 23.0 インチ x 26.1 インチ (15 U)) ケーブル管理枠なし: 442mm x 489mm x 663.95mm (17.4in.x 19.3in.x 26.1in.x 15U) |
| 重量 (空/満載) | 37kg/70kg (81.6lb/154.3lb) |
図2 S9712 シャーシ構造 (正面)
注記:
| ① |
12つのサービスカード,その中には:
|
| ② | 2つのMPU |
| ③ | 固定ブレーケットのペア |
| ④ | 6つの電源モジュール |
| ⑤ | 2つのEH1D200CMU00中央監視ユニット |
| ⑥ | 予約されたスロット |
| ⑦ | 前側のESDジャック |
| ⑧ | ケーブル管理フレーム |
図3 S9712 シャーシ構造 (後方)
注記:
| ① | 4つの電源モジュール |
| ② | 後ろのESDジャック |
| ③ | JG 地上ターミナル |
| ④ | 空気フィルター |
| ⑤ | 取れるハンドル |
推奨される要素を表2に示しています.EH1BS9712E00.
| モデル | 記述 |
| FE-SFP オプティカルトランシーバー | |
| SFP-FE-SX-MM1310 | オプティカルトランシーバー,SFP,100M/155M,マルチモードモジュール ((1310nm,2km,LC) |
| eSFP-FE-LX-SM1310 | オプティカルトランシーバー,eSFP,100M/155M,シングルモードモジュール ((1310nm,15km,LC) |
| S-SFP-FE-LH40-SM1310 | オプティカルトランシーバー,eSFP,FE,シングルモードモジュール ((1310nm,40km,LC) |
| GE-SFP オプティカルトランシーバー | |
| eSFP-GE-SX-MM850 | オプティカルトランシーバー,eSFP,GE,マルチモードモジュール (850nm,0.55km,LC) |
| SFP-GE-LX-SM1310 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1310nm,40km,LC) |
| S-SFP-GE-LH40-SM1550 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1550nm,40km,LC) |
| 10G-SFP+ オプティカルトランシーバー | |
| SFP-10G-USR | 10GBASE-USR オプティカルトランシーバー,SFP+,10G,マルチモードモジュール ((850nm,0.1km,LC) |
| OMXD30000 | オプティカルトランシーバー,SFP+,10G,マルチモードモジュール ((850nm,0.3km,LC) |
| OSX010000 | オプティカルトランシーバー,SFP+,10G,シングルモードモジュール ((1310nm,10km,LC) |
| 40GE CFP オプティカルトランシーバー | |
| CFP-40G-SR4 | 高速トランシーバー CFP-40G-SR4,CFP,40G,マルチモードモジュール ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | 高速トランシーバー,CFP,40G,シングルモードモジュール ((1310nmバンド,41.25G,10km,ストレートLC) |
| CFP-40G-ER4 | 高速トランシーバー,CFP,40G,シングルモードモジュール ((1310nmバンド,41.25G,40km,ストレートLC) |
| 40GE QSFP+ オプティカルトランシーバー | |
| QSFP-40G-eSR4 | 40GBASE-eSR4 オプティカルトランシーバー,QSFP+,40G,マルチモード (850nm,0.3km,MPO) (SFP+ オプティカルトランシーバーを4つ接続) |
| QSFP-40G-ER4 | 40GBASE-ER4 オプティカルトランシーバー,QSFP+,40G,シングルモードモジュール (1310nm,40km,LC) |
| 100GE CFP オプティカルトランシーバー | |
| CFP-100G-SR10 | 高速トランシーバー,CFP,100G,マルチモードモジュール (850nm,10*10G,0.1km,MPO) |
| CFP-100G-LR4 | CFP,100G,シングルモードモジュール ((1310nmバンド,4*25G,10km,ストレートLC) |
| CFP-100G-ER4 | 高速トランシーバー,CFP,100G,シングルモードモジュール ((1310nmバンド,4*25G,40km,ストレートLC) |
| GE銅トランシーバー | |
| SFP-1000BaseT | 電気トランシーバー,SFP,GE,電気インタフェースモジュール ((100m,RJ45) |
| 100GEインターフェースカード | |
| ET1D2C02FEE0 | 2ポート100GBASE-Xインターフェースカード (EE,CFP) ET1D2C02FEE0シリーズ) |
| 10GEインターフェースカード | |
| ET1D2X32SSC0 | 32-ポート 10GBASE-X インターフェースカード (SC,SFP+) |
| ET1D2X12SSA0 | 12-ポート 10GBASE-X インターフェースカード ((SA,SFP+) |
| 40GEインターフェースカード | |
| ET1D2L08QSC0 | 8-ポート 40GBASE-X インターフェースカード (SC,QSFP+) |
| ET1D2L02QSC0 | 2ポートの40GBASE-Xインターフェースカード (SC,QSFP+) |
| 集中監視ユニット | |
| EH1D200CMU00 | 中央監視委員会 |
| クラスター切換システムユニット | |
| EH1D2VS08000 | 8-ポート 10Gクラスタースイッチングシステムサービスユニット (SFP+) |
| ファイアウォール モジュール | |
| ET1D2FW00S02 | NGFW モジュールC,HW 一般セキュリティプラットフォームソフトウェア |
| ET1D2FW00S01 | NGFW モジュールB,HW 一般セキュリティプラットフォームソフトウェア |
| GE/10GEインターフェースカード | |
| ET1D2S08SX1E | 8-ポート 10GBASE-X と 8-ポート 100/1000BASE-X と 8-ポート 10/100/1000BASE-T コンボ インターフェース カード ((X1E,RJ45/SFP/SFP+) |
| ET1D2S04SX1E | 4ポートの10GBASE-Xと24ポートの100/1000BASE-Xと8ポートの10/100/1000BASE-Tコンボインターフェイスカード ((X1E,RJ45/SFP/SFP+) |
| 侵入防止システムモジュール | |
| ET1D2IPS0S00 | IPS モジュールA,HW 一般セキュリティプラットフォームソフトウェア |
| 主な加工装置 | |
| ET1D2MPUA000 | S12708/S12712,メイン処理ユニットA ((オプションの時計) |
| スイッチ・ファブリック・ユニット | |
| ET1D2SFUD000 | S12708/S12712,スイッチファブリックユニットD |
| ET1D2SFUA000 | S12708/S12712,スイッチファブリックユニットA |
| 無線アクセスコントローラーユニット | |
| ACU2 | WLAN?ACU2?アクセスコントローラユニット ((128 AP コントロール リソースを含む) |
| GEインターフェースカード | |
| ET1D2T36SEA0 | 36ポート10/100/1000BASE-Tと12ポート100/1000BASE-Xインターフェースカード (EA,RJ45/SFP) |
| ET1D2G48SX1E | 48ポート100/1000BASE-Xインターフェースカード ((X1E,SFP) |
表3では,EH1BS9712E00ET1BS12708S0と
| 製品コード | EH1BS9712E00 | ET1BS12708S0 |
| パケット転送料金 | 3840 Mpps または 6,480 Mpps | 6必要なプラグインで |
| 切り替え能力 | 8.64 Tbit/s または 18.56 Tbit/s | 12.32 Tbit/s; 32.16 Tbit/s (必要なプラグインを含む) |
| MPU スロット | 2 | 2 |
| 最大電源消費量 (満載) | 4500W | ≤ 4,400W |
