商品の詳細:
|
| Model: | N9K-C92348GC-X | Description: | Nexus 9K Fixed with 48p 10G SFP+ and 6p 40G OR 4p 100G |
|---|---|---|---|
| CPU: | 2 cores | System memory: | 16G |
| SSD drive: | 24G | Layer: | 3 |
| Manageable: | yes | Stackable: | yes |
| Rack Unit: | / | ||
| ハイライト: | Cisco Nexus 92160YC-X イーサネットスイッチ,48x10G SFP+ ネットワークスイッチ,6x40G QSFP+ Cisco スイッチ |
||

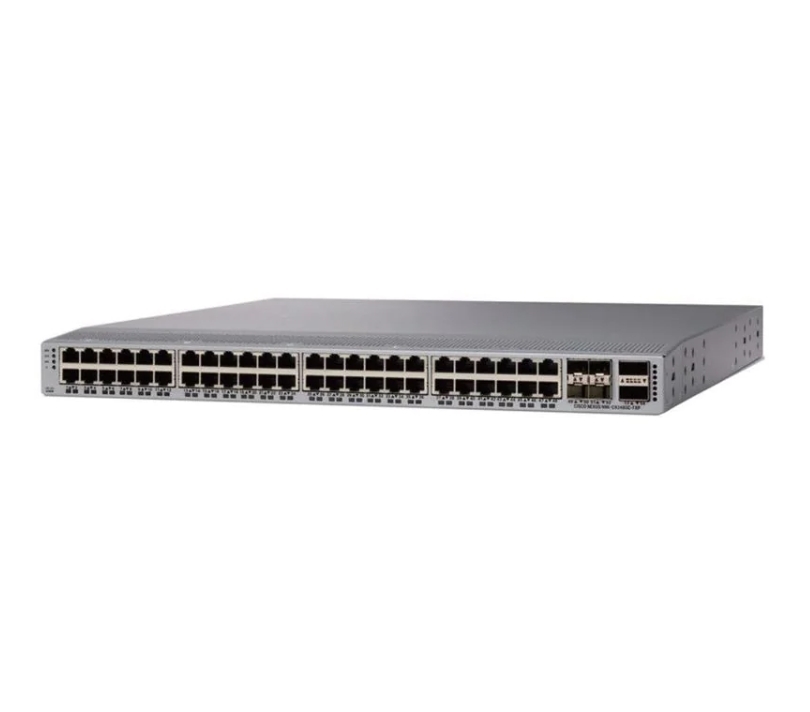

N9K-C92160YC-X は、Cisco Nexus 9200 スイッチの 1 つです。92160YC-X スイッチは、Cisco NX-OS の導入に最適化されています。48 個の 1/10/25 Gbps ホストポートと、10、25、40、または 100 Gbps ポートとして設定できる最大 6 個のハイブリッドアップリンクポートを提供します。3.2 Tbps のスイッチング容量を備えた 92160YC-X は、要求の厳しいエンタープライズ、サービスプロバイダーホスティング、およびクラウドコンピューティング環境向けに、ラインレートのレイヤー 2 および 3 機能を備えています。
表 1 にクイック仕様を示します。
| 部品番号 | N9K-C92160YC-X |
| ポート | 48 x 10/25 Gbps SFP+ ポートと 6 個の QSFP+ ポート (4 つは 100 Gbps 対応) |
| 対応速度 |
SFP+ ポートで 1、10、25 Gbps QSFP+ ポートで 10、25、40、100 Gbps |
| ポート設定 | ダウンリンク用の 48 x 10/25 Gbps ポート。6 つのアップリンクポートのうち 4 つは 100 Gbps 対応。ポート 50 および 52 は、1 x 100 Gbps、4 x 10 Gbps、4 x 25 Gbps、1 x 40 Gbps、または 2 x 50 Gbps に個別に設定できます。 |
| CPU | 2 コア |
| システムメモリ | 16G |
| SSD ドライブ | 24G |
| 共有システムバッファ | 20MB |
| 管理ポート | 2 ポート: 1 RJ-45 および 1 SFP |
| USB ポート | 1 |
| RS-232 シリアルポート | 1 |
| 電源 (最大 2) | 650W AC、930W DC、または 1200W AC/HVDC |
|
物理的寸法 (高さ x 幅 x 奥行き) |
1.72 x 17.3 x 22.5 インチ (4.4 x 43.9 x 57.1 cm) |
| 重量 (電源またはファンなし) | 14.12 ポンド (6.4 kg) |
図 1 に N9K-C92160YC-X の前面パネルを示します。
注:
| ① | 10 ギガビット SFP+ ダウンリンクポート (48) は、1、10、25 ギガビットイーサネットをサポート |
| ② | 100 ギガビット QSFP28 アップリンクポート (6) は、40 および 100 ギガビットイーサネットをサポート |
図 2 に N9K-C92160YC-X の背面パネルを示します。
注:
| ① | 電源 | ④ | シャーシ LED (ビーコン [BCN] およびステータス [STS]) |
| ② | 4 x ファンモジュール | ⑤ | 保存またはコピー機能に使用される USB ポート |
| ③ | 電源 | ⑥ | アウトオブバンド管理ポート (SFP ポート) |
| ④ | アウトオブバンド管理ポート (RJ-45 ポート) | ⑦ | コンソールポート (RS232 ポート) |
表 2 に比較を示します。
| 部品番号 | N9K-C93180YC-EX | N9K-C92160YC-X |
| ポート | 48 x 10/25 Gbps および 6 x 40/100 Gbps QSFP28 ポート | 48 x 10/25 Gbps SFP+ ポートと 6 個の QSFP+ ポート (4 つは 100 Gbps 対応) |
| CPU | 4 コア | 2 コア |
| システムメモリ | 24 GB | 16G |
| SSD ドライブ | 64 GB | 24G |
N9K-C92160YC-X 仕様 |
|
| ポート | 48 x 10/25 Gbps SFP+ ポートと 6 個の QSFP+ ポート (4 つは 100 Gbps 対応) |
| 対応速度 |
SFP+ ポートで 1、10、25 Gbps QSFP+ ポートで 10、25、40、100 Gbps |
| ポート設定 | ダウンリンク用の 48 x 10/25 Gbps ポート。6 つのアップリンクポートのうち 4 つは 100 Gbps 対応。ポート 50 および 52 は、1 x 100 Gbps、4 x 10 Gbps、4 x 25 Gbps、1 x 40 Gbps、または 2 x 50 Gbps に個別に設定できます。 |
| CPU | 2 コア |
| システムメモリ | 16G |
| SSD ドライブ | 24G |
| 共有システムバッファ | 20MB |
| 管理ポート | 2 ポート: 1 RJ-45 および 1 SFP |
| USB ポート | 1 |
| RS-232 シリアルポート | 1 |
| 電源 (最大 2) | 650W AC、930W DC、または 1200W AC/HVDC |
| 標準電力 (AC) |
10 Gbps モード: 150W 25 Gbps モード: 170W |
| 最大電力 (AC) | 475W |
| 入力電圧 (AC) | 100 ～ 240V |
| 入力電圧 (HVAC) | 200 ～ 277V |
| 入力電圧 (DC) | –40 ～ –72V DC (最小および最大) –48 ～ –60V DC (公称) |
| 入力電圧 (HVDC) | 240 ～ 380V |
| 周波数 (AC) | 50 ～ 60 Hz |
| ファン | 4 |
| エアフロー | ポート側吸気と排気 |
| MTBF (時間) | 379,400 |
| 物理的 (高さ x 幅 x 奥行き) | 1.72 x 17.3 x 22.5 インチ (4.4 x 43.9 x 57.1 cm) |
| 音響 | ファン速度 40% で 51.9 dBA、ファン速度 70% で 56.2 dBA、ファン速度 100% で 66.0 dB |
| RoHS 準拠 | はい |
| 最長プレフィックスマッチ (LPM) ルートの数 |
デフォルト: 6,000 LPM ヘビーモード: 650,000 |
| IP ホストエントリの数 |
デフォルト: 96,000 LPM ヘビーモード: 650,000 |
| MAC アドレスエントリの数 | 92,000 |
| マルチキャストルートの数 |
出荷時: 8,000 最大: 32,000 |
| IGMP (Internet Group Management Protocol) スヌーピンググループの数 |
出荷時: 8,000 最大: 32,000 |
| アクセス制御リスト (ACL) エントリの数 |
フォワーディングエンジンのスライスごと: 4,000 入力 2,000 出力 最大: 8,000 入力 4,000 出力 出荷時: 7,164 入力 3,580 出力 |
| VLAN の最大数 | 3,967 |
| VRF (Virtual Routing and Forwarding) インスタンスの数 |
出荷時: 1,000 最大: 16,000 |
| ポートチャネルのリンクの最大数 | 32 |
| ECMP パスの最大数 | 64 |
| ECMP グループの最大数 | 256 |
| ECMP メンバーの最大数 | 64,000 |
| ポートチャネルの最大数 | 512 |
| アクティブな SPAN セッションの数 | 4 |
| Rapid per-VLAN Spanning Tree (RPVST) インスタンスの VLAN の数 | 3,967 |
| HSRP (Hot-Standby Router Protocol) グループの数 | 490 |
| Multiple Spanning Tree (MST) インスタンスの数 | 64 |
| VxLAN トンネルエンドポイント (VTEP) の最大数 | 256 |
| 動作温度 | 32 ～ 104°F (0 ～ 40°C) |
| 非動作 (保管) 温度 | -40 ～ 158°F (-40 ～ 70°C) |
| 湿度 | 5 ～ 95% (結露しないこと) |
| 高度 | 0 ～ 13,123 フィート (0 ～ 4000m) |
| 重量 (電源またはファンなし) | 14.12 ポンド (6.4 kg) |
