| モデル: | N9k-c92348gc-x | 記述: | 36ポート 40G/100G QSFP28 を搭載した Nexus 9200 |
|---|---|---|---|
| システム メモリ: | 16 GB | ソリッド ステート ディスク（SSD）ドライブ: | 64 GB |
| 共有システムバッファ: | 30 MB | レイヤー: | 3 |
| 管理可能: | そうだ | 積み立てられる: | そうだ |
| ラックユニット: | / | ||
| ハイライト: | シスコ Nexus 9200 36 ポート スイッチ,40G 100G QSFP28 イーサネット スイッチ,シスコ・ネクサス N9K-C9236Cネットワークスイッチ |
||

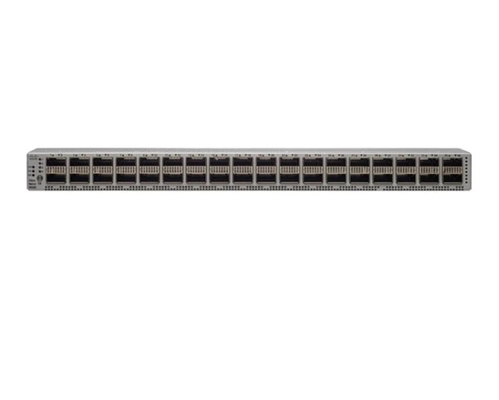

N9K-C9236CはNexus 9200で 36p 40G 100G QSFP28で 最新のシスコクラウドスケール技術で構築されています the Cisco Nexus 9200 platform consists of industry-leading ultra-high-density fixed-configuration data center switches with line-rate Layer 2 and 3 features that support enterprise and commercial applicationsクラウドコンピューティングの環境ですこれらのスイッチは,コンパクトな形状で1/10/25/40/50/100-Gbps接続の柔軟な組み合わせで,幅広いポート速度をサポートします.Cisco Nexus 9200 プラットフォームは,広く展開されている業界をリードする Cisco NX-OS Software オペレーティングシステムを使用して,柔軟性,移動性,サービスプロバイダーやインフラストラクチャ・ア・サービス (IaaS) およびクラウドプロバイダの規模DevOps 運用モデルとツールセットを利用したい顧客のための構成と管理を自動化するプログラム可能なネットワークのために設計されています.
テーブル1は,クイックスペックを示しています.
| 製品コード | N9K-C9236C |
| 港湾 | 36 x 100Gbps QSFP28 ポート |
| サポートする速度 | 110,25,40,50,100Gbps |
| ポート構成 | 36 固定 QSFP28 ポート,それぞれが 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps,または 2 x 50 Gbps ポートに個別に構成されている |
| 物理的次元 (H × W × D) |
1.72 x 17.3 x 22.5 インチ (4.4 x 43.9 x 57.1cm) |
| 体重 | 18.2ポンド (8.3kg) (電源やファンなし) |
Cisco Nexus 9200 プラットフォームは,以下の機能と利点を提供します.
このプラットフォームは,すべてのポートで7.2Tbpsまで,5.35bpp以上の帯域幅でワイヤレート層2および3の切り替えを提供します.
最大30MBの共有バッファを備えたプラットフォームは,スケーラブルなデータセンターやビッグデータアプリケーションにとって優れた選択肢です.ノン・ドロップ・キューのバッファ割り当てを微調整する機能により,Nexus 9200はIPストレージ設計に理想的なプラットフォームになります..
このプラットフォームはネイティブのラインレートVXLANルーティングを提供しています.
The Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN) control plane provides scalable multitenancy and host mobility (refer to VXLAN Network with MP-BGP EVPN Control Plane for more information).
64 経路の等価マルチパス (ECMP) ルーティングは,レイヤ3の脂肪樹設計を使用することを可能にします.この機能は,ネットワークのボトルネックを防ぐ,回復力を高める,ネットワークに少なめの障害を伴う容量を増やす.
パッチはほとんどの場合 障害のないアップグレードを保証します
スイッチは,熱交換可能な電源ユニット (PSU) と N+1 リダンスのファンを使用します.
オープンプログラミングは,Puppet,Chef,Ansibleなどの内蔵DevOps自動化ツールをサポートする.
Cisco NX-APIは,Cisco Nexus スイッチ全体で共通のプログラミングアプローチをサポートする.
パワーオン・オート・プロビジョニング (POAP) は,スイッチのタッチレス・ブートアップと設定を可能にし,プロビジョニング時間を大幅に短縮します.
搭載された Python スクリプトエンジンはデータセンターの自動化と遠隔操作を可能にします
先進的なバッファモニタリングは,ポートとキューごとにリアルタイムでバッファ利用を報告し,組織がトラフィック・バーストとアプリケーション・トラフィック・パターンをモニタリングできるようにします.
BGP,Open Shortest Path First (OSPF),Enhanced Interior Gateway Routing Protocol (EIGRP),BGP,Open Shortest Path First (OSPF) など,Layer 3のユニキャストおよびマルチキャストルーティングプロトコルのパッケージがサポートされています.ルーティング情報プロトコル バージョン2 (RIPv2), プロトコル独立マルチキャストスパースモード (PIM-SM),ソース特有のマルチキャスト (SSM),マルチキャストソースディスカバリープロトコル (MSDP).
セグメントルーティングは,ネットワークがマルチプロトコルラベルスイッチング (MPLS) パケットを転送し,リソース予約プロトコル (RSVP) トラフィックエンジニアリング (TE) を不要にトラフィックエンジニアリングを実行することを可能にします.ネットワークの拡張性や仮想化を高めるための制御平面の代替手段を提供します..
表2では,サポートされているアクセサリーが示されています.
| モデル | 記述 |
| NXA-PAC-650W-PI | Nexus 9000 650W AC PS ポート側入口 |
| NXA-PAC-650W-PE | Nexus 9000 650W AC PS ポートサイド排気 |
| NXA-PAC-1200W-PI | Nexus 9000 1200W AC PS ポート側入口 |
| NXA-PAC-1200W-PE | Nexus 9000 1200W AC PS ポートサイド排気 |
| UCSC-PSU-930WDC | Nexus 9000 930W DC PS ポート側入口 |
| UCS-PSU-6332-DC | Nexus 9000 930W DC PS ポートサイド排気 |
| N9K-PUV-1200W | Nexus 9300 1200W ユニバーサル電源,両方向気流とAC/HVDCをサポートする |
| N9K-C9300-FAN3 | Nexus 9K 2RU スイッチ用の固定扇風機,ポート側入口 |
| N9K-C9300-FAN3-B | Nexus 9K 2RU スイッチ用の固定ファン,ポートサイド排気 |
| NXA-FAN-30CFM-F | Nexus 2K/3K/9K 1RUスイッチのための単機扇風機,ポートサイド排気気流 |
| NXA-FAN-30CFM-B | Nexus 2K/3K/9K 1RUスイッチのためのシングルファン,ポートサイド吸入空気流 |
| NXA-FAN-35CFM-PE | Nexus 92300 シングルファン,ポートサイドの排気気流 |
| NXA-FAN-35CFM-PI | Nexus 92300 シングルファン,ポートサイドの排気気流 |
| N93-LAN1K9= | Nexus 9200/9300 プラットフォームのための完全な OSPF,EIGRP,BGP を含む強化された L3 |
表3は比較を示しています.
| 製品コード | N9K-C92304QC | N9K-C9236C |
| 港湾 | 56 x 40Gbps QSFP+ と 8 100Gbps ポート | 36 x 100Gbps QSFP28 ポート |
| サポートする速度 | 10, 40 と 100 Gbps | 110,25,40,50,100Gbps |
| ポート構成 | 56 固定 QSFP+ ポート,最大 64 x 10Gbps ポート,さらに 8 x 100Gbps ポート | 36 固定 QSFP28 ポート,それぞれが 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps,または 2 x 50 Gbps ポートに個別に構成されている |
N9K-C9236C 仕様 |
|
| 港湾 | 36 x 100Gbps QSFP28 ポート |
| サポートする速度 | 110,25,40,50,100Gbps |
| ポート構成 | 36 固定 QSFP28 ポート,それぞれが 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps,または 2 x 50 Gbps ポートに個別に構成されている |
| テレメトリサポート | ほら |
| CPU | 4コア |
| システムメモリ | 16 GB |
| 固体ディスク (SSD) ドライブ | 64 GB |
| 共有システムバッファ | 30 MB |
| 管理港 | 3つのRJ-45ポート |
| USBポート | 1 |
| RS-232 シリアルポート | 1 |
| 電源 (PSU - 最大 2) | 930W DC,650W AC,または1200W HVAC/DC |
| 典型的な電源 (AC) | 275W |
| 最大電源 (AC) | 640W |
| 入力電圧 (AC) | 100Vから240V |
| 入力電圧 (HVAC) | 200から277V |
| 入力電圧 (DC) | ¥40〜¥72V DC (最小・最大) -48〜¥60V DC (名目) |
| 入力電圧 (HVDC) | 240~380V |
| 周波数 (AC) | 50〜60 Hz |
| ファン | 4 |
| 空気の流れ | ポートサイドの吸気と排気 |
| MTBF (時間) | 399,300 |
| 物理 (H x W x D) | 1.72 x 17.3 x 22.5 インチ (4.4 x 43.9 x 57.1cm) |
| アコースティック | 58.8dBA 40%の扇風機速度で 65,3dBA 70%の扇風機速度で 69,6dBA 100%の扇風機速度で |
| RoHS 準拠 | そうだ |
| 体重 | 18.2ポンド (8.3kg) (電源やファンなし) |
