商品の詳細:
|
| Model: | N9K-C9316D-GX | Description: | Nexus 9316D Spine switch with 16p 400/100G QSFP-DD |
|---|---|---|---|
| Switching Capacity: | 25.6 Tbps | Forwarding Rate: | 9.5 Bpps |
| Management ports: | 2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+) | Layer: | 3 |
| Manageable: | yes | Stackable: | yes |
| Rack Unit: | / | ||
| ハイライト: | Cisco Nexus 9316D スパインスイッチ,400G QSFP-DD スイッチ,16ポートの高速イーサネットスイッチ |
||
N9K-C9316D-GXは,16p 400/100G QSFP-DDを搭載したシスコ Nexus 9316D Spine スイッチである.Cisco Nexus® 9300-GXスイッチは,次の世代の固定式 Cisco Nexus 9000シリーズスイッチです.. The platform introduces a fully backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbpsこのプラットフォームは顧客への投資保護を提供し,高度に柔軟な層2と層3のスケーラビリティを提供します.仮想化データセンターと自動化クラウド環境の 変化するニーズを満たすため.
シスコは,シスコ Nexus 9000 シリーズ スイッチに 2 つの動作モードを提供します.組織は,Cisco Application Centric Infrastructure (Cisco ACITM) またはCisco Nexus スイッチ環境 (Cisco NX-OS モード) を展開することができます.シスコのACIソリューションは,集中的な自動化とポリシーベースのアプリケーションプロファイルを持つ全体的な,意図に基づくアーキテクチャです.ダイナミックなワークロードのための輸送ネットワークであり,高度に柔軟なネットワークを構築するために,新しいイノベーションと時間をテストしたプロトコルを組み合わせるネットワーク構造の上に構築されています.低レイテンシーで高帯域幅のリンクのスケーラブルで柔軟なアーキテクチャです.このファブリックは最も要求が高く柔軟なデータセンター環境をサポートできるネットワークを提供します.

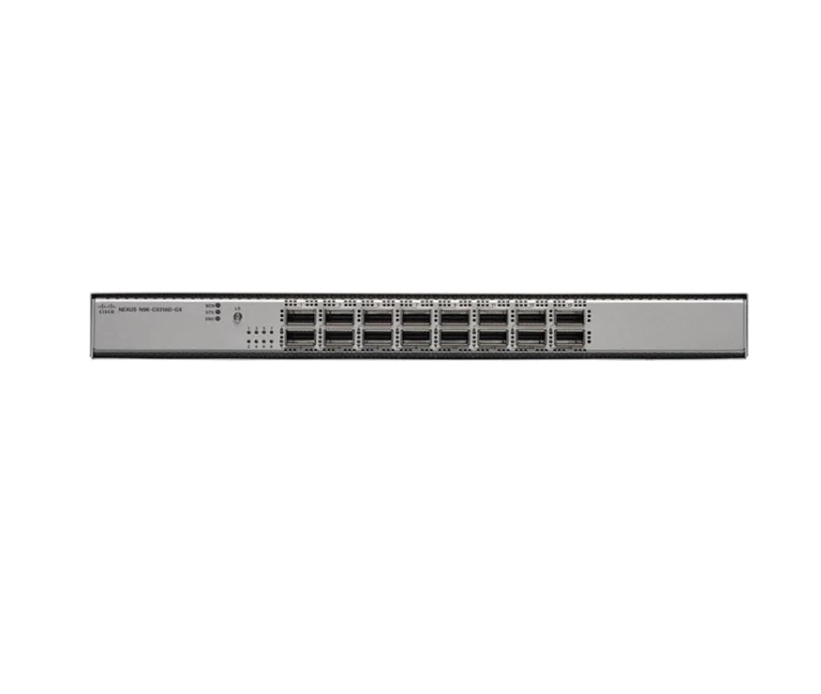

図1はシスコ Nexus 9316D スイッチを示しています
表1は速度の仕様を示しています
| SKU | N9K-C9316D-GX |
| 港湾 | 16 x 400/100/40Gbps QSFP-DD ポート |
| システムメモリ | 16GB NX-OS,24GB ACI |
| 固体ディスク (SSD) | 128 GB |
| USB | 1 ポート |
| RS-232 シリアルコンソールポート | 1 |
| 管理港 | 2 (1 x 10/100/1000BASE-T と 1 x 1Gbps SFP+) |
| ブロードウェル-DE CPU | 4コア |
| 尺寸 (H x W x D) | 3.38 x 17.37 x 22.27インチ (8.59 x 44.13 x 56.58cm) |
シスコ ACI 概要
Cisco ACIは,業界をリードするセキュアでオープンで包括的なソフトウェア定義ネットワーク (SDN) ソリューションです.インフラストラクチャの展開とガバナンスを加速し,アプリケーションの展開ライフサイクルを加速しますCisco ACI は,統合された底層とオーバーレイを通じてポリシー主導の自動化を提供し,ハイパーバイザー-アグノスティックであり,仮想マシンを含むあらゆるワークロードにポリシー自動化を拡張します.物理的な裸金属サーバーそしてコンテナも
Cisco ACIは,データセンターの敏捷性を可能にする意図ベースのネットワークフレームワークを提供します.政策の形式でより高いレベルのビジネスとユーザーの意図を捉え,この意図をネットワークを動的に提供するために必要なネットワーク構造に変換しますハードウェアとソフトウェアと物理的および仮想的要素の緊密な統合,オープンエコシステムモデル,革新的なCiscoのカスタムで,現代的なデータセンターのためのユニークなビジネス価値を実現しますこのユニークなアプローチは,ネットワーク全体で共通のポリシーに基づくオペレーティングモデルを使用し,ネットワーク運営のコストと複雑さを大幅に削減します.
Ciscoの"ACI Anywhere"は包括的なソリューションです "つの目的で どんなハイパーバイザーでも どんなワークロードでも どんな場所でも どんなクラウドでも 使えますシスコの"ACI Anywhere"は,オンプレミスのデータセンター間のシームレスな接続を可能にする機能のセットを提供しています.遠隔,小規模なデータセンターや,単一パネル・オブ・ポリシー・オーケストレーションの下,地理的に分散した複数のデータセンター.将来,これらの機能はパブリック・クラウドにも拡張される.
図2はCisco ACIの建築構成要素を示しています
シスコ Nexus GX シリーズでは,顧客が特定の GX シリーズデバイスを使用できるようにシングルチップの ACI スピーン&リーフ機能のサポートも導入されています.完全に柔軟な展開のために,ACIの脊椎またはACIの葉部署.
表2はACIのサポートを示しています
| ポイント | N9K-C9316D-GX | N9K-C93600CD-GX |
| ACI 脊椎 | そうだ | 未来について |
| ACI 葉 | 未来について | そうだ |
表3では,推奨されたアクセサリーが示されています.
| 部品番号 | 製品説明 |
| ファンオプション | |
| NXA-FAN-35CFM-PI | Nexus Fan,Nexus 2000, 3000, 9000 シングルファン,35CFM,ポートサイドの吸入気流 |
| NXA-FAN-35CFM-PE | Nexus Fan,Nexus 2000, 3000, 9000 シングルファン,35CFM,ポートサイド排気気流 |
| 電力供給オプション | |
| NXA-PAC-1100W-PI2 | Nexus AC 1100W PSU 補給 - ポートサイド入口 |
| NXA-PAC-1100W-PE2 | Nexus AC 1100W PSU 補給 - ポートサイド排気 |
| NXA-PDC-1100W-PI | Nexus 1100W プラチナ DC PS ポート側入口 |
| NXA-PDC-1100W-PE | Nexus 1100W プラチナ DC PS ポートサイド排気 |
| NXA-PHV-1100W-PI | Nexus 1100Wプラチナ型HV-AC-DC PS,ポートサイド入口 |
| NXA-PHV-1100W-PE | Nexus 1100W プラチナ型HV-AC-DC PS ポートサイド排気 |
| アクセサリー | |
| N9K-C9300-RMK | Nexus 9000 固定ラックマウントキット |
| N9K-C9300-ACK | Nexus 9000 固定アクセサリーキット |
表4では比較が示されています
| 装置 | N9K-C9316D-GX | N9K-C93600CD-GX |
| 港湾 |
|
|
| 物理的な |
|
|
| パケットバッファ |
|
|
N9K-C9316D-GX 仕様 |
|
| 港湾 | ● 16 x 400/100/40Gbps の QSFP-DD ポート |
| 物理的な |
● システムメモリ: 16 GB NX-OS, 24 GB ACI ● ソリッド ステート ディスク (SSD): 128 GB ● USB: 1 つのポート ● RS-232 シリアル コンソール ポート: 1 ●管理ポート: 2 つ (1 x 10/100/1000BASE-T と 1 x 1-Gbps SFP+) ● ブロードウェル-DE CPU: 4 コア ● 寸法 (H × W × D): 3.38 × 17.37 × 22.27 インチ (8.59 × 44.13 × 56.58 センチ) |
| パケットバッファ | ● 80 MB の 集中 バッファー |
| 冷却 |
● ファン:NXA-FAN-35CFM-PI と NXA-FAN-35CFM-PE ● 5+1 の 冗長性 ● ポート側 の 吸気 方向 や ポート側 の 排気 方向 ● 熱で交換可能: はい |
| パワー |
● AC: ◦1100ワット (W) AC電源 (最大2つ) ◦ 1 + 1 の冗長性 ◦ 80プラス 90%以上の効率 (20~100%の負荷) を有するプラチナ型電源 ◦周波数: 50〜60 Hz (AC) ◦ RoHS 準拠: はい ◦ 熱交換可能: はい ◦ ポートサイドの吸入またはポートサイドの排気オプション ◦ 典型的な電源: 650W (AC) ● DC: ◦ 1100 Watt (W) の DC 電源 (最大 2 つ) ◦ 1 + 1 の冗長性 ◦ 80プラス 90%以上の効率 (20~100%の負荷) を有するプラチナ型電源 ● 高電圧 AC/DC ◦ 電力: 1200W AC, 930W DC,または 1200W HVAC/HVDC ◦ 入力電圧: 100 から 240V * AC または 40 から 72V DC (最小と最大), 48 から 60V DC (名目) |
| 環境問題 |
● 動作 温度: 32 から 104°F (0 から 40°C) ● 動作 停止 (保管) の 温度: -40~158°F ● (-40~70°C) ● 湿度: 5 から 85% (冷却 しない) ● 高さ: 0 から 13,123 フィート (0 から 4000 メートル) |
| IPv4 最長先端マッチ (LPM) ルートの最大数 | 896,000 |
| IPv4 ホスト エントリーの最大数 | 896,000 |
| MAC アドレスの入力数 | 256,000 |
| マルチキャスト路線の最大数 | 32,000 |
| インテリアゲートウェイ管理プロトコル (IGMP) のスヌーピンググループの数 |
輸送: 8000 最大:32000 |
| アクセス・コントロール・リスト (ACL) のエントリの最大数 |
推進エンジンの片分あたり: ● 5000 件 ● 2000 の 出口 ● 最大:20,000 入口,8000 出口 |
| VLAN の最大数 | 3967 |
| 仮想ルーティング・転送 (VRF) インスタンスの数 |
輸送: 1000 最大16名000 |
| ECMP経路の最大数 | 64 |
| 港の通路数最大 | 512 |
| ポート・チャネル内の最大連結数 | 32 |
| 活動中のSPANセッション数 | 4 |
| VLAN 単位の速速スパンディングツリー (RPVST) インスタンスの最大数 | 3967 |
| ホットスタンバイルータープロトコル (HSRP) グループの最大数 | 490 |
| マルチプル・スパニング・ツリー (MST) インスタンスの最大数 | 64 |
| Cisco Tetration Analytics プラットフォームで使用されるフローテーブルサイズ | 64,000 |
| ネットワーク アドレス トランスレーション (NAT) エントリーの数 | 1023 |
| 規制の遵守 | 製品には 2004/108/ECと 2006/95/EC direktivのCEマークが付与されるべきである. |
| 安全性 |
● UL 60950-1 第二 版 ● CAN/CSA-C22.2 第 2 版 ● EN 60950-1 第 2 版 ● IEC 60950-1 第 2 版 ● AS/NZS 60950-1 ● GB4943 |
| EMC: 排出量 |
● 47CFR 第 15 部分 (CFR 47) A クラス ● AS/NZS CISPR22 A クラス ●CISPR22 A クラス ● EN55022 A クラス ● ICES003 A クラス ● VCCI クラス A ● EN61000-3-2 ● EN61000-3-3 ● KN22 A クラス ● CNS13438 A クラス 注: シスコ Nexus N9K-C9364Cは,すべての構成でEMC放射性排出基準に準拠しています.シスコの部品番号 10-3142-02 (または 10-3142-01) のプラグイン可能な光学が40個以上使用されている場合を除く.. |
| EMC: 免疫力 |
● EN55024 ●CISPR24 ● EN300386 ● KN 61000-4 シリーズ |
| RoHS | 製品がRoHS-6に準拠しており,鉛付きボールグリッド配列 (BGA) のボールと鉛の例外があります. プレスフィットコネクタ |
