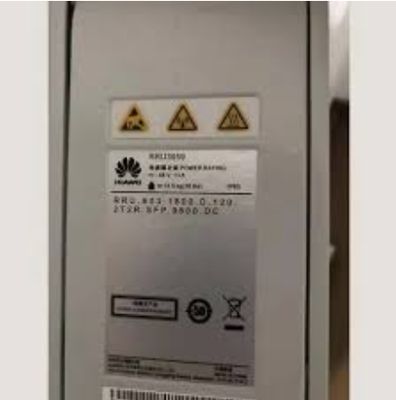

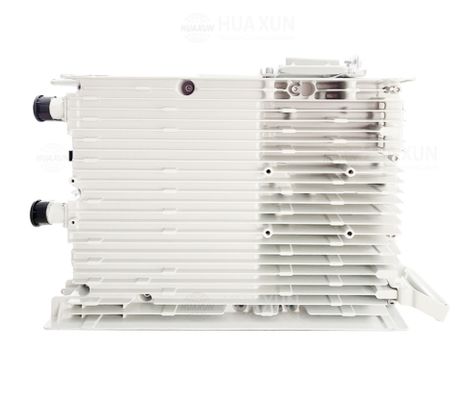

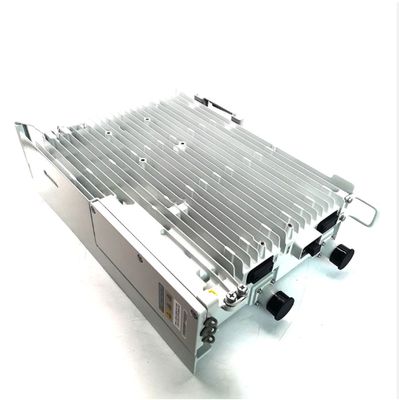

RRU3959/BBM/BYE/BPD 屋外リモート無線ユニット。電源キャビネットから電力が供給されます。

概要

概要と機能

• RRU3959 (およびRRU3959w) は屋外リモコン無線装置(RRU) は分散型基地局アーキテクチャで使用される.

• RF機能:モジュレーション,デモジュレーション,ベースバンドとRF信号の組み合わせ/分割に対応する.

• ソフトウェアで定義されたラジオ (SDR) 技術を用い,ソフトウェアを通じてモード構成 (マルチモード,マルチバンド) を可能にします.

• 輸出電源/容量を増やすため 双トランスミッター/双受信機を搭載しています

•

• 物理とインターフェースポート
  表 1-1 から:

  • RFポート: 2 × DIN接続器 (アンテナシステムへの)

  • CPRI ポート: 2 × DLCコネクタ (BBUに接続する)

  • 電源ポート: 女性用コネクタ1個 (ツールなしのプレスフィットタイプ) 給電48V DC (電圧範囲36Vから57V)

  • RETポート: 1 × DB9 (リモコン・コントロール・ユニット,RCU)

  • アラームポート: 1 × DB15 (外部アラームの場合)

  周波数帯 / IBW
  周波数表から:

  バリアント / タイプ	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805年 1880年	45
  RRU3959 2100	1920年 1980年	2110 2170	60
  RRU3959w 1800	1710 1785	1805年 1880年	75

  容量 (単モード/多モード)

  • 中へGSMモードRRU3959 / 3959wは最大8つのTRXに対応しています.

  • 中へUMTS(900 / 2100) モード:
    • MIMOなし:最大6台のキャリア
    • MIMO で:最大4つのキャリア

  • 中へLTE (FDD)モード:
    RRU3959 (1800 MHz) は 2 つのキャリア (帯域幅 1.43, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) は 4 つのキャリアをサポートします (帯域幅 5, 10, 15, 20 MHz)
    • RRU3959wは2つのLTEキャリア (5, 10, 15, 20MHz) をサポートしています

  • 多モード組み合わせ (GSM + UMTS,GSM + LTE,UMTS + LTEなど) がサポートされています (帯域制限内)

  受容器の感受性
  感度表から (2-4 表)

  • GSM 900: 113.7 dBm (1方向), 116.5 dBm (2方向), 119.2 dBm (理論)

  • GSM 1800: 114.0 dBm (1方向), 116.8 dBm (2方向), 119.5 dBm (理論)

  • UMTS 900: 125.8 / 128.6 / 131.3 dBm

  • UMTS 2100: ¥126.1 / ¥128.9 / ¥131.6 dBm

  • LTE (FDD) について
    900: 106.3 / 109.1 / 111.8 dBm
    1800: ¥106.6 / ¥109.4 / ¥112.1 dBm
    • 2100: ¥106.9 / ¥109.7 / ¥112.4 dBm

  出力
  異なる表と注釈から:

  • GSMモード (900 / 1800) では,キャリア1台あたりの最大電力は60W (ライセンス制).

  • 高さの条件では,出力は下位評価される: 3,500~4,500 m → ¥1 dB; 4,500~6,000 m → ¥2 dB.

  • 2つのLTEキャリアでは,電源スペクトル密度 (PSD) のマッチングが推奨される (すなわち,帯域幅1つあたりの電源が等しい).

  • キャリア1台あたりの"典型的な"出力はモード (GSM,UMTS,LTE) とキャリアの数 (文書の表を参照) に依存する.

  電力消費と入力

  • 入力: 48V DC (36Vから57V)

  • RRU3959 / RRU3959wは,外部AC/DCモジュールまたはOPM15Mモジュールを介してAC供給をサポートします.

  • 電力の消費の典型値と最大値は25°Cで測定される.負荷変動が消費に影響を与える.

  環境と他のスペック

  • 外部に安装してアンテナの近くに設置するものです

  • 作業温度,保護,機械の寸法なども 詳細は全て記載されていますが 調べた情報源から 抽出したわけではありません

  •
