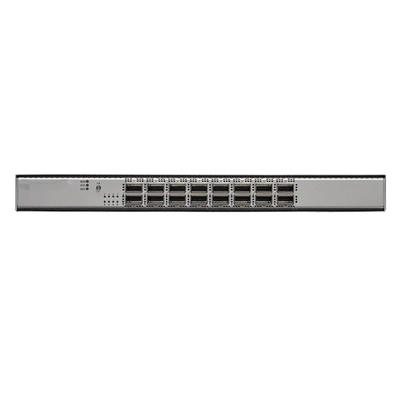

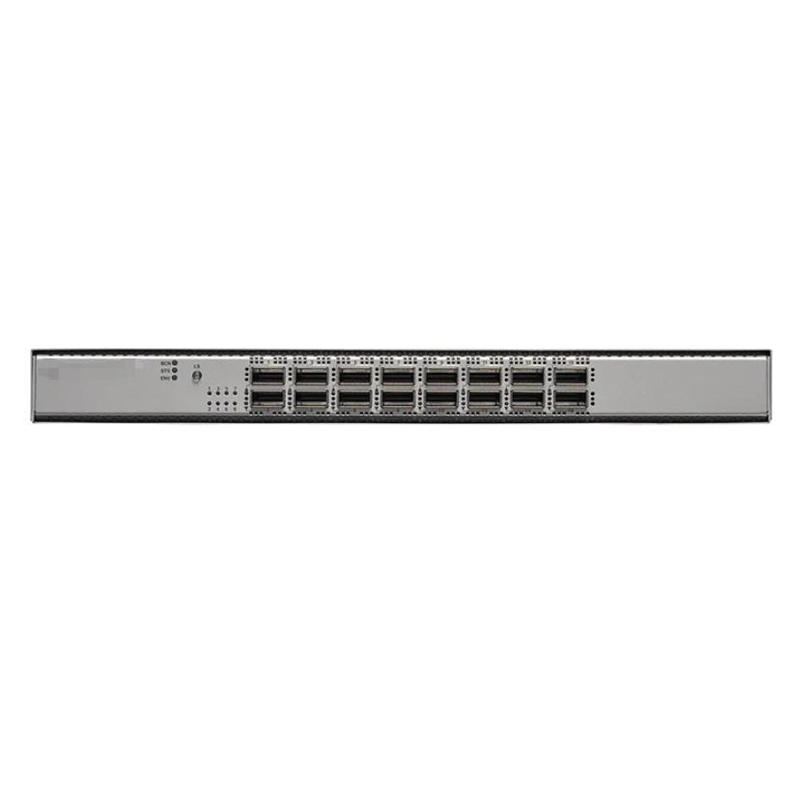

N9K-C9316D-GX Nexus 9316D スパインスイッチ、16ポート 400/100G QSFP-DD

N9K-C9316D-GX 仕様

ポート

●  16 x 400/100/40-Gbps QSFP-DD ポート

物理的特性

●  システムメモリ: 16 GB NX-OS、24 GB ACI

●  ソリッドステートディスク (SSD): 128 GB

●  USB: 1 ポート

●  RS-232 シリアルコンソールポート: 1

●  管理ポート: 2 (1 x 10/100/1000BASE-T および 1 x 1-Gbps SFP+)

●  Broadwell-DE CPU: 4 コア

●  寸法 (高さ x 幅 x 奥行き): 3.38 x 17.37 x 22.27 インチ (8.59 x 44.13 x 56.58 cm)

パケットバッファ

●  80 MB 集中バッファ

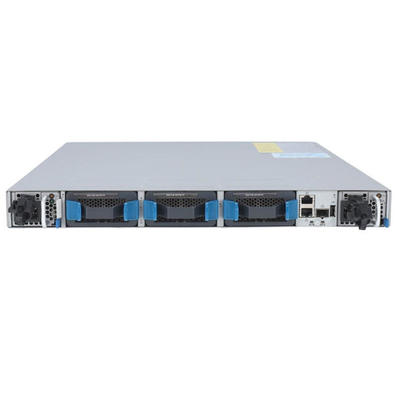

冷却

●  ファン: NXA-FAN-35CFM-PI および NXA-FAN-35CFM-PE

●  5+1 冗長性

●  ポート側吸気またはポート側排気エアフロー方向

●  ホットスワップ可能: はい

電源

●  AC:

◦   1100 ワット (W) AC 電源 (最大 2)

◦   1+1 冗長性

◦   80 Plus プラチナ定格電源、効率 90% 以上 (20 ～ 100% 負荷)

◦   周波数: 50 ～ 60 Hz (AC)

◦   RoHS 準拠: はい

◦   ホットスワップ可能: はい

◦   ポート側吸気またはポート側排気オプション

◦   標準電力: 650W (AC)

●  DC:

◦   1100 ワット (W) DC 電源 (最大 2)

◦   1+1 冗長性

◦   80 Plus プラチナ定格電源、効率 90% 以上 (20 ～ 100% 負荷)

●  高電圧 AC/DC

◦   電力: 1200W AC、930W DC、または 1200W HVAC/HVDC

◦   入力電圧: 100 ～ 240V * AC または –40 ～ –72V DC (最小および最大)、–48 ～ –60V DC (公称)

環境

●  動作温度: 32 ～ 104°F (0 ～ 40°C)

●  非動作 (保管) 温度: -40 ～ 158°F

●  (-40 ～ 70°C)

●  湿度: 5 ～ 85% (結露しないこと)

●  高度: 0 ～ 13,123 フィート (0 ～ 4000m)

IPv4 最長プレフィックスマッチ (LPM) ルートの最大数

896,000

IPv4 ホストエントリの最大数

896,000

MAC アドレスエントリの最大数

256,000

マルチキャストルートの最大数

32,000

Interior Gateway Management Protocol (IGMP) スヌーピンググループの数

出荷時: 8000

最大: 32,000

Access-Control-List (ACL) エントリの最大数

フォワーディングエンジンのスライスごと:

●  5000 入力

●  2000 出力

●  最大: 20,000 入力、8000 出力

VLAN の最大数

3967

Virtual Routing and Forwarding (VRF) インスタンスの数

出荷時: 1000

最大: 16,000

ECMP パスの最大数

64

ポートチャネルの最大数

512

ポートチャネル内のリンクの最大数

32

アクティブな SPAN セッションの数

4

Rapid per-VLAN Spanning Tree (RPVST) インスタンス内の VLAN の最大数

3967

Hot-Standby Router Protocol (HSRP) グループの最大数

490

Multiple Spanning Tree (MST) インスタンスの最大数

64

Cisco Tetration Analytics プラットフォームに使用されるフローテーブルサイズ

64,000

Network Address Translation (NAT) エントリの数

1023

規制への準拠

製品は、指令 2004/108/EC および 2006/95/EC に従って CE マーキングに準拠する必要があります。

安全性

●  UL 60950-1 第 2 版

●  CAN/CSA-C22.2 No. 60950-1 第 2 版

●  EN 60950-1 第 2 版

●  IEC 60950-1 第 2 版

●  AS/NZS 60950-1

●  GB4943

EMC: エミッション

●  47CFR Part 15 (CFR 47) クラス A

●  AS/NZS CISPR22 クラス A

●  CISPR22 クラス A

●  EN55022 クラス A

●  ICES003 クラス A

●  VCCI クラス A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 クラス A

●  CNS13438 クラス A

注: Cisco Nexus N9K-C9364C は、Cisco 部品番号 10-3142-02 (または 10-3142-01) のプラグ可能な光モジュールが 40 個を超える場合を除き、すべての構成で EMC 放射エミッション規格に合格します。

EMC: イミュニティ

●  EN55024

●  CISPR24

●  EN300386

●  KN 61000-4 シリーズ

RoHS

この製品は、鉛ボールグリッドアレイ (BGA) ボールと鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。
