商品の詳細:
|
| 製品名: | テレビ会議の終点 | 部品番号: | CS-BRD55P-K9 |
|---|---|---|---|
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | 保証: | 1年 |
| キーワード: | CS-BRD55P-K9 | ||
| ハイライト: | シスコ CS-BRD55P Layer 3 ボード,100GE QSFP28 ホットスワップ可能なボード,シスコのビデオコンファレンスのエンドポイントボード |
||
Cisco の CS-BRD55P-K9 は、ビジネス環境でのシームレスな統合を目的に設計された最先端のコラボレーション ディスプレイ ユニットです。企業会議、教育機関、テレワークのセットアップに最適なこの製品は、高品質のビデオ会議と効果的なチームワークを保証します。シスコの先進テクノロジーにより、生産性が向上し、プロフェッショナルなコミュニケーション エクスペリエンスが得られます。

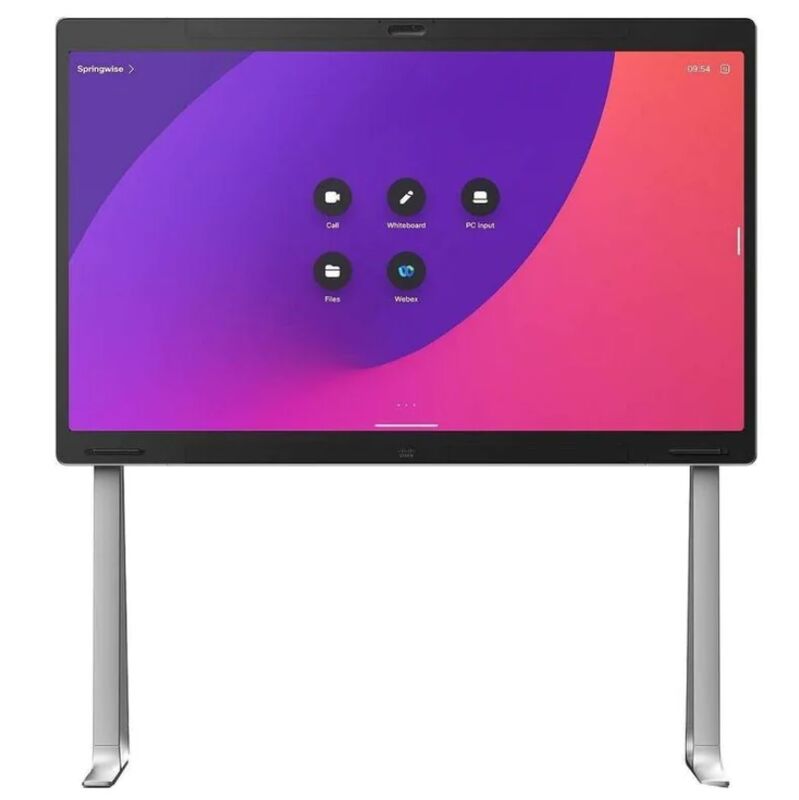

図 1 に CS-BRD55P-K9 の前面パネルを示します。
|
製品ファミリー |
サポートされているプラットフォーム |
|
シスコ ボード プロ |
● アクティベーションと Webex への接続
● Cisco Unified Communications Manager（UCM）または CiscoExpressway へのネイティブ登録™(デバイス パックを使用するバージョン 10.5.2 以降)
● サードパーティの H.323 ゲートキーパーと標準ベースの SIP プロキシ
● ビデオの相互運用性によるサードパーティのビデオ会議プラットフォーム: Microsoft Teams (CVI、WebRTC)、Google Meet (WebRTC)、Zoom (SIP、Zoom Conference Room Connector 経由)。
● Android 上の Microsoft Teams Rooms (フル機能の Webex ミーティングやイベントに参加するオプションあり)。
|
| モデル番号 | 説明 |
| マイク拡張 | オーディオキャプチャを強化するための外部マイク。 |
| CAM-5X-EXT | 5 倍ズームカメラ拡張機能により、部屋をより広範囲にカバーします。 |
| リモコン | 便利なシステムナビゲーションのためのハンドヘルドリモコン。 |
| モデル | 説明 |
|---|---|
| CS-マイク-テーブル20 | Cisco テーブル マイク 20 |
| CS-AUD-SPKR20 | Cisco 外部スピーカー 20 |
| CS-CUST-WALL | Cisco ウォール マウント キット |
CS-BRD55P-K9の仕様 |
|
|
ソフトウェアの互換性 |
● RoomOS 10.11以降
● Android 上の Microsoft Teams ルーム
|
|
Cisco Board Pro のデフォルトのコンポーネント |
● 完全に統合されたメインユニットには以下が付属します。
◦ マルチタッチ 55 インチまたは 75 インチ 4k LCD ディスプレイ ◦ 4K カメラ 2 台 – 広角で主な視野 ◦ 14 素子の第 2 世代マイク アレイ ◦ 一体型スピーカーとウーファー ● 2本のアクティブスタイラスペン
● 壁掛けキット (フロアスタンドを選択した場合、壁掛けキットは付属しません)
● イーサネット ケーブル (16,4 フィート/5 メートル)
● 注文時に指定された国に応じた電源コード
●昇降ハンドル
|
|
画面 |
55インチ/75インチ液晶モニター ●解像度：4k UHD(3840x2160)/16:9)
●ディスプレイタイプ：IPS液晶。
● ディスプレイサイズ (インチ): 55 インチまたは 75 インチ
●輝度：Typ 350 cd/m2
●視野角：+/-89度（全方向）
●色数：10.7億色（10bit）
●コントラスト:1:1000
●応答時間：8ms
|
|
オプションのハードウェアコンポーネント |
● Cisco テーブル マイク プロ
● Cisco テーブル マイク (3.5mm ミニ ジャック)
● Cisco 天井マイク (3.5mm ミニジャック)
● Cisco ルーム ナビゲータ
● ネットワーク、HDMI、プレゼンテーション ケーブル
● Cisco アクティブ オプティカル USB-C ケーブル、9m
● ウォールスタンド、55インチバージョン
● ウォールスタンド、75 インチバージョン
●フロアスタンド、55インチバージョン
●フロアスタンド、75インチバージョン
●フロアスタンド用ホイールキット、55インチバージョン
●フロアスタンド用ホイールキット、75インチバージョン
● Cisco PTZ 4K カメラ
|
|
ユーザーインターフェース |
● セル内投影型静電容量方式タッチ
●光学接着カバーガラス
● マルチタッチ
●アクティブスタイラス対応
● スタイラスと指の区別
|
|
帯域幅 |
● ビデオ コンテンツの最大 20 Mbps の帯域幅レート
● 768 kbps から 720p30
● 1152 kbps から 720p60
● 1472 kbps から 1080p30
● 2560 kbps から 1080p60
|
|
ファイアウォールトラバーサル |
● CiscoExpresswayテクノロジー
● H.460.18、H.460.19 ファイアウォール トラバーサル
|
|
ビデオ規格 |
● H.264 AVC、H.265 HEVC、H.263
|
|
サポートされている解像度 |
●画面：4kp60
● メインビデオ: フル HD 1080p30、セカンダリカメラ接続時は 60 fps でエンコード
● Webex ミーティングのメイン ビデオ (帯域幅が 20 Mbps に設定されている場合): 最大 4x 1080p ビデオ ストリームをレンダリングし、合計 4K ピクセルをデコードします。
● コンテンツ共有: 4kp15
|
|
カメラ |
デュアル 4k、12MP カメラ: ● 自動ベストビューとスピーカートラッキング
●明るさとホワイトバランスを自動で調整
●5倍マニュアルズーム
● SpeakerTrack による 3 倍デジタルズーム
● 公平な参加者のビューを実現するフレーム カメラ モードのサポート
● ミーティングゾーンのサポート
メインカメラ: ●水平視野85°、垂直視野64°。
● デュアル f/1.7-f/2.4 絞り
● 12 MP イメージセンサー、30 fps
●焦点距離：0.8m～無限遠
●1/2.3インチCMOS、PDAFテクノロジー
超広角カメラ: ●水平視野120°、垂直視野90°。
●絞り値f/2.0
●固定焦点
● 12 MP イメージセンサー、30 fps
●1/2.3インチCMOS
|
|
ビデオ入力 |
●最大 3840 x 2160p60 (4kp60) の USB-C DisplayPort 代替モード
●HDMI 2.0 タイプ A 入力は最大 3840 x 2160p30 (4kp30) のフォーマットをサポートします。
●HDMI入力はHDCPに対応しています。
|
|
ビデオ出力 |
● 画面ミラーリング、コンテンツ、ライブビデオ表示用の最大 3840 x 2160p60 (4kp60) HDMI 2.0 タイプ A
|
|
ワイヤレス共有 |
● Webex アプリ (7.5 fps で最大 3840 x 2160)
● Cisco Intelligent Proximity クライアント（3 fps で最大 1920 x 1080）
● Miracast (60 fps で最大 1920 x 1080) – 非無線バージョンでは利用できません – Board Pro がイーサネット ネットワーク接続に必要です
● Apple AirPlay:
◦ Bluetooth® ディスカバリー (非無線バージョンにはありません) および Bonjour サービスディスカバリー ◦ 60 fps で最大 1920 x 1080 の画面ミラーリング ◦ 拡張デスクトップ (Mac のみ) - 60 fps で最大 1920 x 1080 ◦ 30 fps で最大 3840 x 2160 のビデオストリーミング |
|
ネットワーク |
● LAN (外部ネットワーク) 用イーサネット (RJ-45) 100/1000 Mbps x 1
● Cisco Room Navigator および Cisco PTZ 4K カメラなどの室内周辺機器に有効な電力バジェット 15.4W のイーサネット（RJ-45）100/1000 Mbps PoE（802.3af）ポート x 1
● Wi-Fi 802.11a/b/g/n/ac (2.4 および 5 GHz) - 非無線バージョンでは利用できません。
注: コンプライアンス規制により、製品が 5725 MHz ～ 5875 MHz の範囲で適切に動作するには、アクセス ポイントで 802.11d を有効にする必要があります。 Wi-Fi 接続は柔軟なオプションとして使用できます。 ● IPv4 動的ホスト構成プロトコル (DHCP)/静的
● IPv6 (静的アドレスとステートレスアドレスの両方の自動構成)
● ネットワーク タイム プロトコル (NTP)
● HTTP(S) プロキシのサポート (メディアではなくシグナリング用)
● TLS プロキシの検査をサポート
● Cisco Discovery Protocol（CDP）
● 802.1X ネットワーク認証 (パスフレーズまたは X.509 クライアント証明書)
● 802.1Q 仮想 LAN
● 802.1p (サービス品質 [QoS] およびサービス クラス [CoS])
|
|
エンコードとデコード |
●ビデオストリーム：フルHD 1080p30
● コンテンツ ストリーム: 4k 2160p15
● Webex から最大 4K コンテンツをデコード
|
|
センサー |
●ビデオデバイスに組み込まれた超音波技術を利用した存在検出。リアルタイムの占有状況を追跡し、スペース割り当てをサポートするための人数カウントのサポート
● 内蔵センサーによる一般騒音、周囲騒音、室内音響 (RT60) の追跡
● 温度、湿度、空気の質を測定する環境センサーが Room Navigator コントロール パネルに組み込まれています（詳細については、Cisco Room Navigator データシートを参照してください）。
|
|
コンパニオンモード |
● コンパニオン モードでは、1 台の Cisco Room シリーズ デバイスと 1 台の Board Pro が、複合システムとして IP 経由で連携します。
● ユーザーは、Room シリーズ デバイスを使用して会議を開始し、デジタル ホワイトボードに Board Pro を使用できます。共有コンテンツは両方のデバイスに表示され、ビデオ通話ではホワイトボードが自動的にルーム デバイスに共有されます。
|
|
オーディオ規格 |
● G.711、G.722、G.722.1、G.729、AAC-LD、および Opus
|
|
オーディオ機能 |
● 音響エコーキャンセレーション (AEC)
● アクティブリップシンク
● AI によるノイズ除去
● 自動ゲイン制御 (AGC)
● ビームフォーミングマイク
●残響除去
● 全二重
● フルバンドオーディオ
●ノイズ低減
● 空間オーディオ
●超音波技術
● RoomOS デバイス設定で利用可能なテスト マイク機能により、ユーザーはサウンド サンプルを録音し、それを再生して音声ピックアップの品質とノイズ除去設定をテストできます。
|
|
オーディオ入力 |
● 2つのアナログマイク入力
●HDMI入力×1
●USB-C×1
●USB-A×1
● Audio over IP 用の 1x イーサネット - 最大 3 つの Cisco Table Microphone Pro 多指向性会議マイクとの接続。 AV インテグレーター ライセンス* によるさらなるマイク拡張により、最大 8 台の Cisco Microphone Pro ユニットまたは AES67 経由で最大 8 台のサードパーティ製デジタル マイク ストリームのサポートが提供されます。イーサネット経由で複数の IP マイクを接続するには、PoE 互換スイッチが必要であることに注意してください。 CBS250、CBS350、C1200。
● Bluetooth ® - 非無線バージョンでは利用できません **
|
|
オーディオ出力 |
●アナログライン出力×1（ステレオ3.5mmミニジャック）
●USB-C出力×1
●USB-A出力×1
● IP および AES67 オーディオ ストリーム上のオーディオ用イーサネット x 1
● Bluetooth ® - 非無線バージョンでは利用できません **
|
|
マイクとスピーカーシステム |
● 14 素子のビームフォーミング マイク アレイにより、非常にクリアな音声ピックアップとスピーカー トラッキングを実現します。
注: 内部マイク アレイは、中小規模の会議室やコラボレーション スペースでデバイスから最大 4 メートル (13 フィート) 離れた場所に配置されるように最適化されています。最も遠い参加者がデバイスから 4 メートル以上離れて座っている会議室では、最高の音声エクスペリエンスを確保するために、外部テーブルまたは天井マイクを追加して音声ピックアップを拡張することをお勧めします。室内音響と周囲の騒音レベルも、会議スペースでの音声を拾う距離と品質に影響を与えることに注意してください。ベスト プラクティスに関するガイダンスについては、『管理ガイド』および『Cisco Project Workplace』を参照してください。 ●高品質のフルレンジドライバーと独立したフォースキャンセリングウーファーを備えたマルチチャンネルスピーカーシステム。
●スピーカーシステムの周波数特性：75Hz～20kHz[+/-3dB]。
●最大出力音圧レベル：94dB。
|
|
話者の追跡 |
●高度なスピーカートラッキングを実現する内蔵マイクアレイ。
● 最適な概要機能により、室内にいる人を自動検出し、最適なグループ ビューをフレームに表示します。誰かが話し始めると、システムは音声三角測量を使用してアクティブな発言者を検出し、最適なフレーミングを選択して発言者の最適化された目立つビューを表示します。
● リモートから参加する人々の最適な話者追跡エクスペリエンスを実現するには、室内の最も遠い参加者がビデオ デバイスから 6 メートル以内にいることが推奨されます。最良の概要 (自動グループ フレーミング) カメラ モードは、Board Pro からの延長距離をサポートしていることに注意してください。
|
|
発表者の追跡 |
● Board Pro G2 を Cisco PTZ 4K カメラまたは Precision 60 カメラにイーサネットおよび HDMI 経由で接続する必要があります
● カメラは定義されたゾーン内でローカル プレゼンターを動的に追跡し、最適化されたビューを確保します。
● AI を活用した顔と上半身の検出機能
|
|
USB-C BYOD |
接続されたコンピューターに 1 本の USB-C ケーブルを介して以下を提供する機能: ●USB2.0タイプC
● ディスプレイの拡張 (3840x2160 @60fps) (コンピュータは Altmode Display Port をサポートしている必要があります)
● サポートされているオペレーティング システムでのタッチ転送機能
● Cisco Board Pro のカメラ、マイク、スピーカーを任意のソフトウェア クライアントで使用する
●ノートパソコンの充電（最大60W）
●電力出力: 20V@3A (60W)、15V@3A (45W)、12V@3A (36W)、9V@3A (27W)、5V@3A (15W)
|
|
ビデオストリームのレイアウト |
● 利用可能な Webex ビデオ ストリーム レイアウトと会議機能 (フォーカス、グリッド、目立つ、スタック、オーバーレイなど) をサポートします。
● Webex ミーティングで利用できる People Focus は、余分な床と天井のスペースを削除するインテリジェントなビデオ レイアウト オプションを提供すると同時に、部屋の人々が座っている場所に基づいてレイアウトを最適化し、会議のすべての参加者をより公平に見ることができます。
|
|
言語サポート |
● アラビア語、チェコ語、デンマーク語、ドイツ語、米国英語、英国英語、カタルーニャ語、スペイン語、ラテンアメリカスペイン語、フィンランド語、フランス語、カナダフランス語、ヘブライ語、ハンガリー語、イタリア語、日本語、韓国語、オランダ語、ノルウェー語、ポーランド語、ブラジルポルトガル語、ポルトガル語、ロシア語、スウェーデン語、トルコ語、ウクライナ語、中国語（簡体字）、中国語繁体字。
|
|
システム管理 |
● クラウド展開の場合、デバイスは Control Hub で管理され、システム ステータス、アクティベーション、構成、メトリクス、ワークスペースの洞察、およびトラブルシューティングを 1 つの画面で表示します。
● オンプレミス展開の場合、Cisco Unified Communications Manager またはExpressway による管理がサポートされます。
◦ Cisco Unified Communications Manager (CUCM) への登録には、CUCM バージョン 12.5(1) 以降が必要です ◦ CiscoExpressway へのネイティブ登録（デバイス パックを使用するバージョン 10.5.2 以降） ◦ Webex ◦ サードパーティの H.323 ゲートキーパーおよび標準ベースの SIP プロキシ。 |
|
プロトコル |
● H.323
●SIP
● Webex
● WebRTC
|
|
埋め込み暗号化 |
● H.323 および SIP ポイントツーポイント
● 標準ベース: H.235 v3 および高度な暗号化標準 (AES-128 または 256)
● 鍵の自動生成と交換
● Webex ミーティングと通話におけるエンドツーエンド暗号化のサポート
|
|
IPv6ネットワークのサポート |
● H.323 と SIP の両方に対する単一コール スタックのサポート
● DHCP、SSH、HTTP、HTTPS、DNS、DiffServ 用のデュアルスタック IPv4 および IPv6
● 静的および自動 IP 構成の両方、ステートレス アドレス自動構成、および DHCPv6 のサポート
|
|
セキュリティ機能 |
● HTTPS および SSH プロトコルを使用した安全な管理
● Webex での通話と会議のエンドツーエンド暗号化
● すべてのバックエンドでの標準ベースのメディア暗号化（AES-128-GCM または AES-256-GCM を使用した Secure Real-time Transport Protocol [SRTP]）
● CCMP128 Wi-Fi ® セキュリティを備えた WPA3 TM および WPA3-Enterprise
● Room Navigator コントローラで利用可能な管理にアクセスするためのパスワード保護
● ネットワーク設定の保護
|
|
証明書の管理 |
● デバイスには、Cisco の製造 CA によって署名された製造元インストール証明書（MIC）が付属しており、Cisco UCM への安全なオンボーディングのための認証局プロキシ機能（CAPF）に使用できます。
● ユーザーが IEEE802.1x、Wi-Fi、HTTPS サーバー、SIP-TLS などのサービスに一致する秘密キーを含む証明書をインストールするオプション
● すべての通常の証明書タイプとキー サイズをサポートします。このデバイスには、シスコによって精査され、定期的に更新される CA (認証局) のリストがプリインストールされています。必要に応じて、このリストに証明書を追加または削除できます。 CA リストは、アウトバウンド HTTPS およびその他の TLS 接続に使用されます。
|
|
力 |
●電気定格：
◦ Cisco Board Pro 55: 3.0 ～ 1.5 A 100 ～ 240 V 50/60 Hz、クラス I ◦ Cisco Board Pro 75: 4.0 ～ 2.0 A 100 ～ 240 V 50/60 Hz、クラス I ● ネットワーク待機電力: 8 W (標準)*
●待機電力: 1 W (代表値)*
● デバイスにオフィス アワーを設定すると、通常のオフィス時間以外はサイネージなどの機能をオフにして、電力消費を最適化し、画面の寿命を延ばすことができます。営業時間外は、室内の動きを検知してもデバイスは起動しません。
|
|
動作時、保管時、輸送時の温度と湿度 |
● 動作温度: 周囲温度 0°C ～ 35°C (32°F ～ 95°F)
● 動作湿度: 相対湿度 20% ～ 90% (RH 結露なきこと)
●保管および輸送温度（-20℃～+60℃）
● 保管および輸送時の湿度 (10% ～ 90% RH、結露なきこと)
|
|
マルチポイントサポート |
MultiSite オプションを備えた 5 方向組み込み SIP/H.323 会議機能 |
|
マルチサイト機能 |
● アダプティブ SIP/H.323 マルチサイト:
◦ 30 fps で最大 1080 の 3 ウェイ解像度と、15 fps で最大 4K のコンテンツ ◦ 30 fps で最大 720 の 4 方向解像度に加え、15 fps で最大 4K のコンテンツ ◦ 30 fps で最大 720 の 5 ウェイ解像度に加え、10 fps で最大 4K のコンテンツ ● 完全に個別のオーディオとビデオのトランスコーディング
● 同じ会議内の H.323、SIP、および VoIP
● 最大 4Kp15 の解像度でのあらゆる参加者からのプレゼンテーション (H.239、BFCP) のサポート
● 最良の印象（自動連続プレゼンスレイアウト）
● あらゆる状況からの暗号化とデュアル ストリーム
|
|
承認と規制遵守 |
●指令 2014/30/EU (EMC 指令) - クラス A - 非無線バージョン用
●指令 2014/53/EU (無線機器指令) - 無線バージョン用
●指令 2014/35/EU (低電圧指令) - 非無線バージョン用
●指令 2011/65/EU (RoHS)
●指令 2012/19/EU (WEEE)
●NRTL承認済み（製品の安全性）
●FCC 登録済み (無線機器)
●FCC CFR 47 パート 15B (EMC) - クラス A
●FCC CFR 47 パート 15C (RF)
●FCC CFR 47 パート 15E (RF)
|
|
持続可能性 |
●製品アーキテクチャ、材料、パッケージングに適用される循環設計原則
●箱内の発泡体、使い捨てプラスチック、リサイクル不可能な材料の量を削減
●使用済みの機器や古い電子機器に由来する機械部品や装飾部品に使用後リサイクル (PCR) プラスチックが含まれています
●ビデオ システムは、より持続可能で意識的に選択された素材を使用して製造されており、製品のライフサイクルを延ばすために簡単に修理、改修、リサイクルできるように設計されています。
●スマートなエネルギー消費とオフィスアワーを有効にするオプションにより、エネルギー使用量を最適化し、タッチ スクリーンのライフサイクルを延長します。
●Control Hub の Carbon Emission Insights ウィジェットを使用すると、導入環境の二酸化炭素排出量を追跡し、最適化できます。
●シスコの回収および再利用プログラムを利用すると、シンプルで安全かつ持続可能なプロセスを通じて、使用終了デバイスを無料で返却できます。
|
