商品の詳細:
|
| Product Name: | PLC Industrial Control | Part Number: | MR-J4-350A |
|---|---|---|---|
| Shipment: | DHL | Condition: | New |
| Lead Time: | 2-3 days | Warranty: | 1 year |
| Keywords: | MR-J4-350A | Product Name: | PLC Industrial Control |
| Part Number: | MR-J4-350A | Shipment: | DHL |
| Condition: | New | Lead Time: | 2-3 days |
| Warranty: | 1 year | Keywords: | MR-J4-350A |
| 製品名: | PLC産業制御 | 部品番号: | MR-J4-350A |
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | 保証: | 1年 |
| キーワード: | MR-J4-350A | ||
| ハイライト: | 三?? MR-J4-350A サーボドライブ,3.5KW ACサーボアンプ,MELSERVO-J4シリーズのサーボドライブ |
||
三菱電機MR-J4-350Aは、精密なモーションコントロールを必要とする産業オートメーション用途向けに設計された、MELSERVO-J4シリーズの高性能3.5kW ACサーボドライブです。22ビットの高分解能アブソリュートエンコーダと4 Mpulses/sのコマンドパルス周波数を備え、最大2.5kHzの優れた位置決め精度と速度応答を実現します。内蔵のダイナミックブレーキ、回生抵抗器、STO安全機能により、さまざまな産業環境で安全で信頼性の高い動作を保証します。

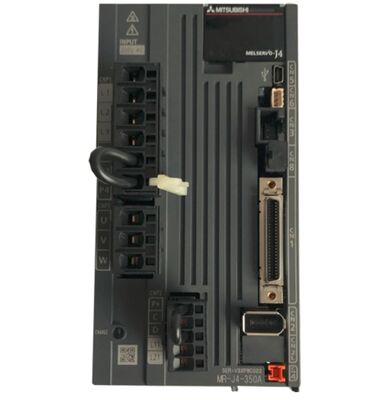

図1は、MR-J4-350Aの前面パネルを示しています。
表1は、クイック仕様を示しています。
| パラメータ | 値 |
|---|---|
| ブランド | 三菱電機 |
| モデル | MR-J4-350A |
| タイプ | ACサーボドライブアンプ |
| 定格出力 | 3.5kW |
| 入力電圧 | 3相AC 200-240V (50/60Hz) |
| 定格出力電流 | 17A |
| エンコーダ分解能 | 22ビット |
| 最大コマンドパルス | 4 Mpulses/s |
| 安全機能 | STO (IEC/EN 61800-5-2) |
| 保護等級 | IP20 |
| 寸法（幅×高さ×奥行き） | 90×168×195mm |
| カテゴリ | パラメータ | 詳細 |
|---|---|---|
| 基本 | ブランド | 三菱電機 |
| モデル | MR-J4-350A | |
| シリーズ | MELSERVO-J4 | |
| タイプ | ユニバーサルインターフェース付き1軸ACサーボドライブ | |
| 電気的 | 定格出力 | 3.5kW (3500W) |
| 定格出力電流 | 17A | |
| 入力電圧 | 3相AC 200-240V (50/60Hz) | |
| 入力電圧範囲 | AC 170-264V（±5%の許容差） | |
| 制御電圧 | DC 24V ±10% (0.5A必要) | |
| 出力電圧 | 3相AC 170V (入力に適合) | |
| ピーク出力電流 | 51A (定格電流の3倍) | |
| 制御 | 制御方式 | 正弦波PWM、電流制御 |
| 最大コマンドパルス周波数 | 4 Mpulses/s (差動レシーバー)、200 kpulses/s (オープンコレクタ) | |
| エンコーダ分解能 | 22ビット (4,194,304 p/rev) | |
| 速度周波数応答 | 2.5kHz | |
| 安全 | 安全機能 | STO (Safe Torque Off) IEC/EN 61800-5-2準拠 |
| ダイナミックブレーキ | 内蔵 | |
| 回生抵抗器 | 内蔵 | |
| 通信 | インターフェース | RS-422/RS-485、USB (MR Configurator2互換) |
| 物理的 | 保護等級 | IP20 (キャビネット設置) |
| 寸法（幅×高さ×奥行き） | 90×168×195mm | |
| 重量 | 7.5kg | |
| 周囲温度 | 0～55℃（結露しないこと） | |
| 冷却方式 | 強制空冷 |
