商品の詳細:
|
| 製品名: | PLC産業用制御 | 部品番号: | 6SL3120-1TE26-0AA3 |
|---|---|---|---|
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | 保証: | 1年 |
| キーワード: | 6SL3120-1TE26-0AA3 | ||
| ハイライト: | シメンスS120単機モジュール,工業用ドライブ 高精度,保証付きのPLCモーターモジュール |
||
シメンス 6SL3120-1TE26-0AA3は,SINAMICS S120産業駆動シリーズに属する,高性能の本格型単機モジュールです.工業自動化アプリケーションにおける精密な運動制御のために設計された60A と 32KW の定数出力で, 510-720 V DC 接続電圧で動作します.連続電流51Aと短期電流80A (40%の作業サイクル) を供給し,中高功率モーターの運転需要を満たす.

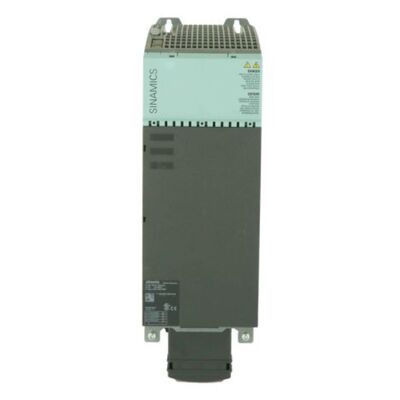

図1は6SL3120-1TE26-0AA3のフロントパネルを示しています.
テーブル1は,クイックスペックを示しています.
| パラメータ | 仕様 |
|---|---|
| 製造者 | シメンス |
| 製品タイプ | 図書サイズの単機モジュール |
| 定位電流 | 60A |
| DC・リンク電圧 | 510~720V DC |
| 冷却方法 | 内装扇風機 (内部空気) |
| 定数電源 | 32 KW |
| カテゴリー | パラメータ | 仕様 |
|---|---|---|
| 基本情報 | 製造者 | シメンス |
| 製品ライン | SINAMICS S120 | |
| モジュールの種類 | 図書サイズの単機モジュール | |
| 体重 | 9.98kg (22.00ポンド) | |
| 尺寸 (L×W×H) | 27cm × 15cm × 38cm | |
| 電気スペック | 定数出力電流 | 60A |
| 連続流 | 51A | |
| 短時間電流 (40%の税金) | 80A | |
| 最大出力電流 | 113A | |
| DC-Link の電圧範囲 | 510〜720V DC | |
| 超電圧切断レベル | 820V DC (±2%) | |
| 低電圧切断レベル | 380V DC (±2%) | |
| 補助電源 | 24V DC (20.4-28.8V範囲) | |
| 補助電源電流 | 1.05A (24V DC) | |
| DCリンク容量 | 1410 μf | |
| 出力電圧の範囲 | 0 から 0.717 × DC-Link 電圧 | |
| パフォーマンス | パルス周波数制限 | 4kHz (標準) 16kHz (減速) |
| 定数電源 | 32 KW | |
| アウトプットタイプ | 3AC 400V | |
| 動作状態 | 標準動作温度 | 40 °C |
| 最大温度 (減量出力) | 55 °C | |
| 貯蔵温度 | -25 °Cから70 °C | |
| メカニカル&冷却 | 冷却メカニズム | 内蔵扇風機 (内部冷却) |
| 保護度 | IP20 | |
| インターフェースとセキュリティ | 安全機能 | 安全トルクオフ (STO) SIL3/IEC 61800-5-2 |
| 通信インターフェース | ドライブ-CLiQ,PROFINET/PROFIBUS DP (オプション) | |
| モーターブレーキ接続 | 24 V DC, 2 A (プラグインコネクタ X11) |
