商品の詳細:
|
| 製品名: | PLC産業用制御 | 部品番号: | MT8071iE |
|---|---|---|---|
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | WQR12038HBL: | 1年 |
| キーワード: | NX-ECC202 | ||
| ハイライト: | オムロン NX-ECC202 エーテルキャットカップラー,NXシリーズ リモート I/O モジュール,PLCの産業制御モジュール |
||
NX-ECC202 は、産業オートメーションシステムにおける信頼性の高い高速リモートI/O制御のために設計された、オムロンのNXシリーズの高性能EtherCATカプラユニットです。EtherCATスレーブとして機能し、モジュラーNX I/Oユニットを単一のネットワークノードに接続します。250マイクロ秒までの高速サイクルタイムと、正確なモーションおよびマシン制御のための分散クロック同期をサポートします。

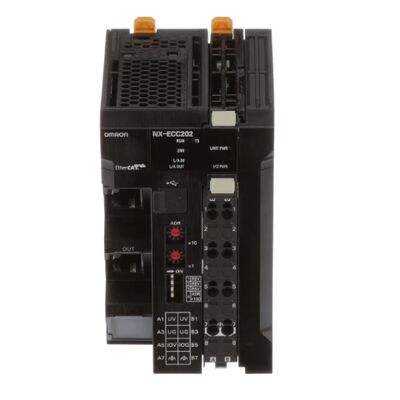

図1にNX-ECC202の前面パネルを示します。
表1にクイックスペックを示します。
| 項目 | 仕様 |
|---|---|
| 製品モデル | NX-ECC202 |
| ブランド | オムロン |
| 通信 | EtherCATスレーブ |
| サイクルタイム | 250 μs ～ 4 ms |
| I/O容量 | 最大63個のI/Oユニット |
| 電源 | 24 VDC (20.4～28.8 VDC) |
| I/O電流 | 最大10 A |
| ポート | 2× RJ45 |
| 取り付け | DINレール |
| パラメータ | 詳細 |
|---|---|
| 製品タイプ | EtherCAT通信カプラユニット |
| シリーズ | NXシリーズ |
| 通信プロトコル | EtherCAT |
| ボーレート | 100 Mbps |
| 物理層 | 100BASE-TX (IEEE 802.3) |
| 通信サイクル | 250 μs ～ 4 ms |
| 分散クロック (DC) | サポート |
| 最大接続可能ユニット数 | 63個のNX I/Oユニット |
| プロセスデータ | 入力: 最大1024バイト; 出力: 最大1024バイト |
| 供給電圧 | 24 VDC公称 (20.4～28.8 VDC) |
| I/O電源電流 | 最大10 A |
| 消費電力 | ≤ 1.45 W |
| 通信ポート | 2× RJ45 (EtherCAT In/Out) |
| 取り付け | DINレール取り付け |
| 寸法 (幅×高さ×奥行き) | 46 mm × 100 mm × 71 mm |
| 重量 | 約0.28 kg |
| 絶縁 | 通信回路とI/O回路間 |
| 動作温度 | -20℃ ～ +55℃ |
| 保管温度 | -40℃ ～ +70℃ |
