| 製品名: | PLC産業用制御 | 部品番号: | Q64AD |
|---|---|---|---|
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | WQR12038HBL: | 1年 |
| キーワード: | Q64AD | ||
| ハイライト: | 三?? Q64AD アナログ入力モジュール,MELSEC-QシリーズPLCモジュール,4チャネルPLC入力モジュール |
||
Q64ADは、三菱電機MELSEC-QシリーズPLCシステム向けに設計された高性能4チャンネルアナログ-デジタル変換モジュールです。電圧および電流入力をサポートし、複数の選択可能なレンジを備え、16ビットの高分解能と高速な変換速度により、正確な産業信号測定を実現します。

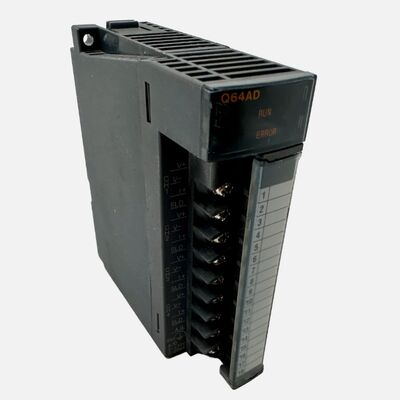

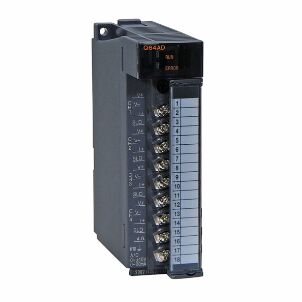

図1にQ64ADの前面パネルを示します。
表1にクイックスペックを示します。
| 項目 | 仕様 |
|---|---|
| モデル | Q64AD |
| シリーズ | MELSEC-Q |
| チャンネル数 | 4アナログ入力 |
| 入力タイプ | 電圧 / 電流 |
| 分解能 | 16ビット |
| 変換速度 | 80 μs/チャンネル |
| 絶縁 | フォトカプラ |
| 寸法 | 27.4 × 98 × 90 mm |
| パラメータ | 詳細 |
|---|---|
| アナログ入力チャンネル | 4チャンネル |
| 電圧入力レンジ | -10~10V, 0~10V, 0~5V, 1~5V |
| 電流入力レンジ | 0~20mA, 4~20mA |
| 入力抵抗 | 電圧: 1 MΩ; 電流: 250 Ω |
| デジタル出力 | ノーマル: -4096~+4095; ハイレゾ: -16384~+16383 |
| 変換速度 | 80 μs/チャンネル |
| 精度 | ±0.1% (25°C) |
| 絶縁 | I/O - PLC間: フォトカプラ絶縁; チャンネル間: 非絶縁 |
| 耐電圧 | 500 V AC 1分間 |
| 占有I/Oポイント数 | 16ポイント |
| 電源 | 5 V DC, 190 mA (PLCベースより供給) |
| 動作温度 | 0~55°C |
| 重量 | 0.18 kg |
| 端子 | 18点スクリュー端子台 |
