商品の詳細:
|
| 製品名: | PLC産業用制御 | 部品番号: | NX-OD5121 |
|---|---|---|---|
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | WQR12038HBL: | 1年 |
| キーワード: | NX-OD5121 | ||
| ハイライト: | オムロンNXデジタル出力モジュール,16点NPN出力モジュール,NX I/O システムモジュール |
||
NX-OD5121は、オムロンのNXシリーズI/Oシステム向けに設計された高性能16点NPNデジタル出力モジュールです。1点あたり0.5Aの出力容量と内蔵の短絡保護により、産業用オートメーション機器に信頼性の高い高速応答制御を提供します。同期およびフリーランI/Oリフレッシュモードの両方をサポートし、多様な制御シナリオで安定した動作を保証します。

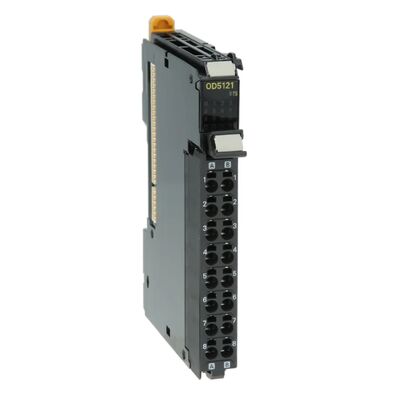

図1にNX-OD5121の前面パネルを示します。
表1にクイックスペックを示します。
| 項目 | 仕様 |
|---|---|
| モデル | NX-OD5121 |
| 出力タイプ | 16点NPNトランジスタ |
| 定格電圧 | 12～24 VDC |
| 出力電流 | 1点あたり0.5A、ユニットあたり最大4A |
| 応答時間 | OFF→ON 0.1 ms、ON→OFF 0.8 ms |
| 保護 | 短絡保護 |
| 接続 | プッシュイン/ねじ端子 |
| 寸法 | 幅12 mm × 高さ100 mm × 奥行き71 mm |
| 重量 | 約87 g |
| パラメータ | 詳細 |
|---|---|
| 製品タイプ | デジタル出力ユニット |
| シリーズ | NX I/O |
| 出力数 | 16 |
| 出力回路 | NPN |
| 定格負荷電圧 | 12～24 VDC |
| 動作電圧範囲 | 10.2～28.8 VDC |
| 出力電流（1点あたり） | 0.5 A |
| 総出力電流 | ユニットあたり最大4 A |
| 漏れ電流 | 最大0.1 mA |
| 残留電圧 | 最大1.5 V |
| 応答時間（OFF→ON） | 0.1 ms |
| 応答時間（ON→OFF） | 0.8 ms |
| 絶縁 | フォトカプラ絶縁 |
| I/Oリフレッシュ | 同期/フリーラン |
| インジケータ | 出力ステータスLED |
| 絶縁電圧 | 2300 VAC（1分間） |
| 動作温度 | 0℃～+55℃ |
| 保管温度 | -25℃～+65℃ |
| 耐振動性 | IEC 60068-2-6準拠 |
| 保護等級 | IP20 |
| 取り付け | DINレール |
| コネクタ | 着脱式I/Oコネクタ |
