商品の詳細:
|
| 製品名: | SFP光トランシーバー | 部品番号: | QSFP28-100G-SR4 |
|---|---|---|---|
| 出荷: | DHL | 状態: | 新しい |
| リードタイム: | 2～3日 | 保証: | 1年 |
| キーワード: | QSFP28-100G-SR4 | ||
| ハイライト: | Huawei QSFP28 100G SR4トランシーバー,MPOコネクタ付き100G光接送機,Huawei 850nm 100m SFP モジュール |
||

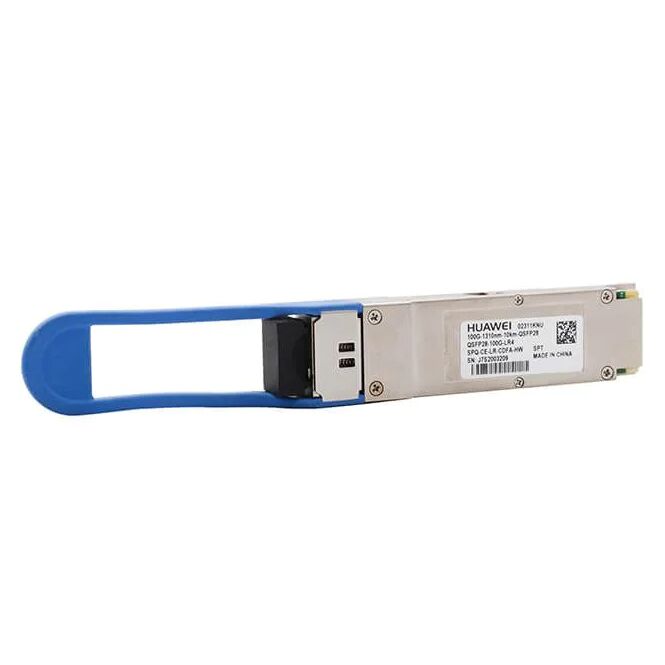

Huawei 互換 QSFP28-100G-SR4 は、100 ギガビット イーサネット (100GbE) ネットワーク、ハイ パフォーマンス コンピューティング (HPC) クラスター、エンタープライズ データ センターでの短距離データ伝送用に設計された、高性能のホットプラグ可能な光トランシーバー モジュールです。マルチモード ファイバー (MMF) 経由で公称 850nm の波長で動作するこのモジュールは、OM3 ファイバーを使用した場合は最大 70 メートル、OM4/OM5 インフラストラクチャを使用した場合は最大 100 メートルの信頼できる伝送距離を実現します。
標準の MPO-12 オス光コネクタ インターフェイスと統合デジタル光モニタリング (DOM/DDM) を備えたこのトランシーバーは、Huawei スイッチ、ルーター、およびネットワーク インターフェイス カード (NIC) とのシームレスな互換性を提供します。最新の光インターコネクトに高密度、低消費電力 (通常 2.5 W 未満)、および堅固な信頼性を提供します。

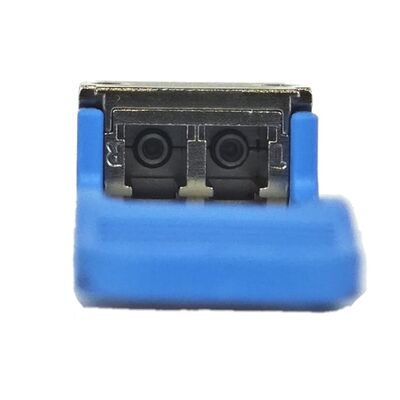

図 1 は、QSFP28-100G-SR4 の前面パネルを示しています。

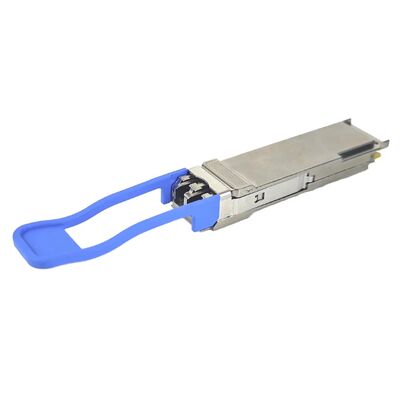

Huawei 互換の QSFP28-100G-SR4 は、高密度短距離光インターコネクト エンジニアリングの頂点を表します。 QSFP28 (Quad Small Form-factor Pluggable 28) という用語は、100G データ レートに最適化された標準化された業界フォーム ファクターを指します。 SR4 の指定は、4 つの独立した送信および受信チャネル (レーン) を利用する「短距離」アーキテクチャを示します。
このモジュールはデータを単一のファイバ ストランドにルーティングする代わりに、集約 100 Gbps ストリームを 4 つの別々の回線に分割し、それぞれが NRZ (Non-Return-to-Zero) 変調を使用して 25.78125 Gbps のライン レートで動作します。このインターフェイスには 12 ファイバ MPO/MTP コネクタが必要です (特に送信に 4 レーン、受信に 4 レーンを利用し、中央の 4 ファイバは未使用のままにする) ため、ローカル ネットワークを従来の 10G/40G 構造から大容量 100G パイプラインに移行するためのハードウェアの決定的な選択肢となります。
サードパーティの光モジュールを導入する際の主な障壁は、Huawei VRP (Versatile Routing Platform) などのエンタープライズ オペレーティング システム内のソフトウェア ロックまたは厳密なハードウェア検証プロトコルです。当社の Huawei 互換トランシーバーは、厳格なハードウェア検証と EEPROM 内部コーディングの専門化を受けています。
Huawei CloudEngineシリーズのようなハイエンドスイッチに挿入すると、ホストシステムは即座にモジュールを認識し、その内部パラメータテーブルを完璧に読み取り、「サポートされていないトランシーバー」の警告やインターフェイスポートのシャットダウン状態を引き起こすことなく、標準インターフェイスコマンドを入力します。
熱管理は、大規模なデータセンター インフラストラクチャにとって重要な運用コストの指標です。 QSFP28-100G-SR4 アーキテクチャは、高効率の 850nm VCSEL (垂直共振器面発光レーザー) アレイと特殊な PIN 光検出器チップセットを中心に設計されています。これにより、トランシーバーは高度に最適化された電力エンベロープの下で機能し、動作熱範囲全体にわたって標準的な消費電力を 2.5 ワット未満に維持でき、冷却オーバーヘッドの削減と電気運用コスト (OpEx) の削減に直接つながります。
リアルタイムのネットワーク メンテナンスには、光物理層の変数に対する詳細な可視性が必要です。このモジュールには、SFF-8636 業界協定に準拠した標準 DOM (デジタル オプティカル モニタリング) データ フィードが組み込まれています。ネットワーク技術者は、スイッチ CLI を介して次のような重要なリアルタイム診断を直接監視できます。
チャネルごとの光送信 (Tx) パワー レベル
チャネルごとの光受信 (Rx) パワー感度メトリクス
内部モジュールの動作温度
レーザーバイアス電流分布
リアルタイムの電源電圧追跡
ネットワーク列全体でエラーのない光リンク接続を確立するには、トランシーバーを正しいファイバー ケーブル仕様と一致させることが重要です。
MPO-12 コネクタ: トランシーバーには、位置合わせピンを備えたオス MPO-12 光レセプタクルが内蔵されています。したがって、ファイバー パッチ ケーブルはメス MPO-12/MTP-12 コネクタ (ピンなし) で終端する必要があります。
ファイバーグラスのグレードと距離のスケーリング:
OM3 マルチモード ファイバー (MMF) を導入して、最大 70 メートルの信頼性の高い 100G 伝送距離を実現します。
OM4 または OM5 マルチモード ファイバー (MMF) を展開して、最大 100 メートルまでの完全な動作到達距離を解放します。
光極性: 標準の 100G パラレル光導入では、スイッチ A の送信 (Tx) ポートとスイッチ B の対応する受信 (Rx) ポートを正しく相互接続するために、タイプ B MPO 極性ケーブル接続が必要です。
統合されたプルタブの位置合わせキーがホストの Huawei スイッチ ポートの物理的な向きのスロットと揃うように、QSFP28 モジュールの向きを慎重に調整します。
機械的な「カチッ」という音が聞こえるまで、トランシーバーを開いているポートにゆっくりとスライドさせます。これは、ユニットがバックプレーン ケージにしっかりとロックされていることを示します。
トランシーバーの光学窓とメスの MPO-12 パッチ ケーブルの両方から保護ゴム製ダスト キャップを取り外します。ファイバースコープを使用してファイバー端面を検査し、必要に応じて清掃します。
MPO メスコネクタのキーをトランシーバースロットに合わせてしっかりと差し込みます。光ハンドシェイクが完了すると、ホスト スイッチのリンク インジケータ LED がすぐに緑色に点灯します。
| 仕様パラメータ | 詳細な工学値 |
| フォームファクター | QSFP28 (クアッド スモール フォーム ファクター プラガブル 28) |
| データレートの互換性 | 103.125 Gbps アグリゲート (4 x 25.78 Gbps NRZ) |
| 波長スペクトル | 850 nm 公称中心 |
| 光送信器の種類 | 850nm VCSEL アレイ |
| 受光器の種類 | PIN光検出器アレイ |
| 最大ファイバー到達距離 | OM3 MMF で 70 メートル / OM4 または OM5 MMF で 100 メートル |
| 光コネクタポート | MPO-12 オス (MTP-12 互換、12 心) |
| ケーブル媒体 | マルチモードファイバー (MMF) |
| Tx 光パワー (レーンごと) | -8.4 dBm ～ +2.4 dBm |
| Rx レシーバー感度 (レーンごと) | -10.3dBm未満（BER 5E-5） |
| 受信機の過負荷上限 | 最大+2.4dBm |
| 電源電圧 | 標準 3.3V 電源レール |
| 最大消費電力 | 最大動作負荷 2.5 ワット未満 |
| デジタル診断 (DOM) | 完全統合 (SFF-8636 準拠) |
| 動作温度範囲 | 0°C ～ 70°C (32°F ～ 158°F) 商用グレード |
| プロトコルとコンプライアンス | QSFP28 MSA、IEEE 802.3bm 100GBASE-SR4、RoHS |
調達管理者は、100G キャンパス ファブリックとサーバー アグリゲーションを設計するときに、光インターコネクト パスを頻繁に評価します。以下の製品マトリックスは、短距離 SR4 モジュールに対する標準 100G QSFP28 オプションのパフォーマンス特性の概要を示しています。
| パフォーマンス属性 | QSFP28-100G-SR4（本モデル） | QSFP28-100G-LR4 | QSFP28-100G-CWDM4 |
| ファイバーミディアムタイプ | マルチモードファイバー (MMF) | シングルモードファイバー (SMF) | シングルモードファイバー (SMF) |
| 光学波長 | 850nm（平行） | 1310nm帯（LAN-WDM） | 1271-1331nm (CWDM) |
| ケーブル接続コネクタ | MPO-12 (12 ファイバー) | LC デュプレックス (2 ファイバー) | LC デュプレックス (2 ファイバー) |
| 最大動作範囲 | 100m(OM4) / 70m(OM3) | 10 キロメートル (10,000m) | 2 キロメートル (2,000m) |
| パワーエンベロープ | 2.5ワット未満 | 3.5ワット未満 | 3.5ワット未満 |
| 一般的な展開 | ラック内/トップオブラックからリーフまで | 棟間・キャンパスコア | データセンター間/データセンター間 |
A: はい、もちろんです。当社の Huawei 互換 QSFP28-100G-SR4 モジュールには、Huawei の VRP ソフトウェア ルールに一致するように特別に構成されたカスタマイズされた EEPROM システム コードがロードされています。このモジュールを Huawei スイッチ (CloudEngine 6800 または 8800 シリーズなど) に導入すると、ネイティブに初期化されます。スイッチは、ブランドのオリジナル モジュールとまったく同じようにそれを登録し、完全な CLI 統合、テレメトリの読み出し、およびエラーのない操作を解除します。
A: トランシーバー側のメス MPO-12 コネクタで終端されたマルチモード ファイバー (MMF) パッチ ケーブル (OM3、OM4、または OM5 グレードのガラスのいずれか) を使用する必要があります。当社の QSFP28 モジュールは内部にオスの位置合わせピンを備えているため、メス コネクタが必要です。標準のスイッチ間接続の場合は、トランスミッターからレシーバーへのレーン マッピングが適切に行われるように、必ずタイプ B 極性 MPO ケーブルを注文してください。
A: はい。 100GBASE-SR4 規格は本質的に 25.78 Gbps で動作する 4 つの個別の並列レーンに依存しているため、ブレークアウト構成を簡単に実行できます。メス MPO-12 を 4x デュプレックス LC マルチモード ブレークアウト ハーネス ケーブルに接続すると、ダウンストリーム スイッチまたはネットワーク インターフェイス カード上の 4 つの個別の 25G SFP28 SR ポートに信号をルーティングできます。ホスト スイッチ インターフェイス ポート上で設定コマンド port Split または Breakout を入力するだけです。
A: この光トランシーバーには、業界をリードする 3 年間の事前交換保証が付いています。まれに、この期間内にモジュールの光学的劣化や内部コンポーネントの故障が発生した場合、当社の技術物流チームが迅速な製品交換を調整し、ネットワークのダウンタイムを最小限に抑えます。さらに、永久エンジニアリング サポートを提供し、互換性の検証、DOM 分析のトラブルシューティング、構成に関する質問に対するリモート アシスタンスを提供します。
A: MPO (マルチファイバー プッシュ オン) は、このマルチファイバー コネクタ タイプの一般化された国際業界標準名です。 MTP® は、米国 Conec が所有する登録商標ブランドであり、MPO コネクタの設計されたプレミアム バージョンを表します。 MTP コネクタは、標準の MPO インターフェイスと完全な互換性がありますが、挿入損失を低減し、ファイバ面の磨耗を最小限に抑え、高密度接続サイクル全体にわたる物理的なバネの安定性を最適化する機械的な強化が特徴です。
A: はい、このモジュールは 100% ホットプラグ可能です。システムの電源をオフにしたり、隣接するポートを中断したり、システムのバックプレーンで電力中断を引き起こしたりすることなく、動作中の任意の Huawei スイッチ ポートにトランシーバーを挿入したり、取り外したりすることができます。これにより、スケジュールされたネットワーク ダウンタイムのメンテナンス時間枠を必要とせずに、運用時間中にリンク容量をスケールアップしたり、ハードウェア コンポーネントを交換したりすることができます。
Huawei 互換 QSFP28-100G-SR4 光トランシーバーは、短距離 100GbE アプリケーション向けに、高性能、低消費電力、コスト効率の優れた組み合わせを提供します。このモジュールは、プレミアム 850nm 並列光アーキテクチャおよび統合 DOM 診断と Huawei システムの真の互換性を適合させることにより、エンタープライズおよびデータセンターのネットワークに信じられないほど信頼性の高い高密度ファイバーリンク基盤を提供します。
