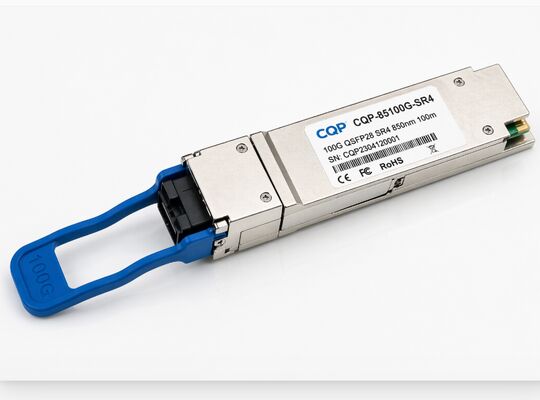

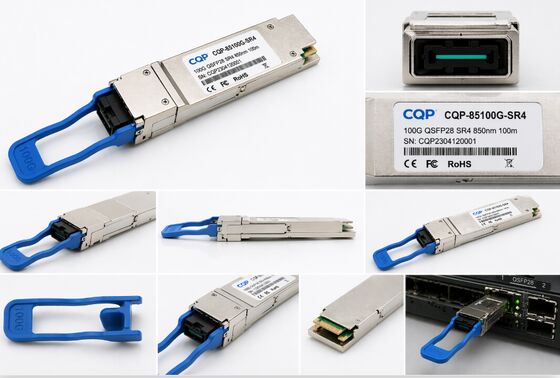

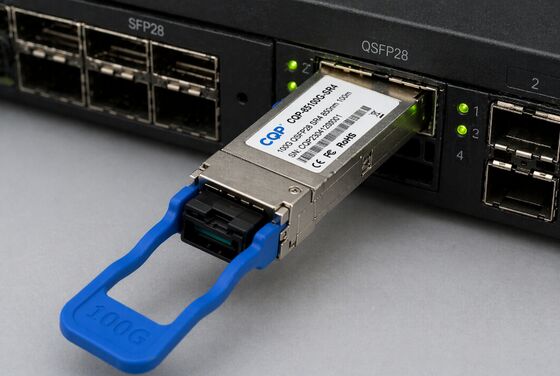

商品の詳細:
|
| 製品名: | 光トランシーバモジュール | フォームファクター: | QSFP28 |
|---|---|---|---|
| データレート: | 100gbps | 波長: | 850nm |
| 距離: | 70m(OM3) / 100m(OM4) | コネクタ: | MPO-12 |
| ファイバーの種類: | 金融機関 | 消費電力: | ≤3.5W |
| ハイライト: | 100G QSFP28 SR4光トランシーバ、QSFP28 MPOマルチモードファイバトランシーバ、データセンター用高速光トランシーバ,QSFP28 MPO multimode fiber transceiver,high-speed optical transceiver for data centers |
||
|
パラメータ
|
仕様
|
|---|---|
|
製品部品番号
|
CQP-85100G-SR4
|
|
製品タイプ
|
QSFP28光トランシーバーモジュール
|
|
最大総データレート
|
103.125 Gbps（4 x 25.78125 Gbps）
|
|
伝送規格
|
100GBASE-SR4、IEEE 802.3bm
|
|
フォームファクター
|
QSFP28（Quad Small Form-Factor Pluggable 28）、SFF-8665準拠
|
|
動作温度範囲
|
コマーシャルグレード：0℃～70℃；インダストリアルグレード（オプション）：-40℃～85℃
|
|
保管温度範囲
|
-40℃～85℃
|
|
消費電力
|
標準：< 2.5W；最大：3.5W
|
|
供給電圧
|
3.3V ± 5%
|
|
ホットプラグ対応
|
はい、QSFP28 MSA準拠
|
|
DDM対応
|
はい、デジタル診断監視（SFF-8472準拠）
|
|
RoHS準拠
|
RoHS-6（鉛フリー）、EU RoHS指令2011/65/EU準拠
|
|
MTBF（平均故障間隔）
|
≥ 2,000,000時間（25℃）
|
|
パラメータ
|
最小
|
標準
|
最大
|
単位
|
|---|---|---|---|---|
|
送信波長（各チャンネル）
|
840
|
850
|
860
|
nm
|
|
送信パワー（各チャンネル、Tx）
|
-6.5
|
-3.5
|
-1.5
|
dBm
|
|
受信感度（各チャンネル、Rx）
|
-11.1
|
-9.5
|
--
|
dBm
|
|
受信オーバーロード（各チャンネル、Rx）
|
--
|
0
|
0.5
|
dBm
|
|
光コネクタタイプ
|
12ファイバーMPO/MTP、オス、キーアップ/キーダウン（キーアップ/キーアップはオプション）
|
|||
|
ファイバータイプサポート
|
OM3（50/125μm）マルチモードファイバー、OM4（50/125μm）マルチモードファイバー
|
|||
|
リンク長（OM3ファイバー）
|
最大70メートル
|
|||
|
リンク長（OM4ファイバー）
|
最大100メートル
|
|||
|
送信ソース
|
4チャンネル850nm VCSELアレイ
|
|||
|
受信検出器
|
4チャンネルPINフォトダイオードアレイ（TIA付き）
|
|||
|
パラメータ
|
仕様
|
単位
|
|---|---|---|
|
チャンネルあたりのデータレート
|
25.78125 Gbps（NRZ変調）
|
Gbps
|
|
送信差動出力振幅
|
800 - 1200
|
mVpp
|
|
受信差動入力感度
|
≥ 100
|
mVpp
|
|
入出力インピーダンス
|
100 ± 10
|
Ω
|
|
クロックジッター（Tx）
|
≤ 0.2 UI（rms）、≤ 1.0 UI（pp）
|
UI
|
|
クロックリカバリジッター（Rx）
|
≤ 0.1 UI（rms）
|
UI
|
|
デジタルインターフェース
|
I²C（2線式）、SFF-8472（DDM用）準拠
|
--
|
|
パラメータ
|
仕様
|
単位
|
|---|---|---|
|
長さ
|
72.4
|
mm
|
|
幅
|
18.3
|
mm
|
|
高さ
|
8.5
|
mm
|
|
重量
|
標準：15；最大：20
|
g
|
|
コネクタ極性
|
キーアップ/キーダウン（標準）；キーアップ/キーアップ（オプション）
|
--
|
|
部品番号
|
説明
|
動作温度
|
コネクタ極性
|
|---|---|---|---|
|
CQP-85100G-SR4-C
|
CQP-85100G-SR4 100G QSFP28 SR4 光トランシーバー
|
コマーシャル（0℃～70℃）
|
キーアップ/キーダウン
|
|
CQP-85100G-SR4-I
|
CQP-85100G-SR4 100G QSFP28 SR4 光トランシーバー
|
インダストリアル（-40℃～85℃）
|
キーアップ/キーダウン
|
|
CQP-85100G-SR4-C-KU
|
CQP-85100G-SR4 100G QSFP28 SR4 光トランシーバー
|
コマーシャル（0℃～70℃）
|
キーアップ/キーアップ
|
|
CQP-85100G-SR4-I-KU
|
CQP-85100G-SR4 100G QSFP28 SR4 光トランシーバー
|
インダストリアル（-40℃～85℃）
|
キーアップ/キーアップ
|
