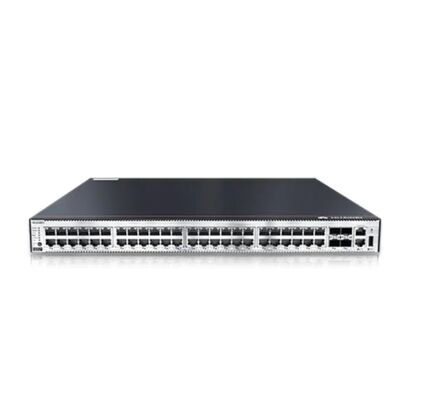

| 名前: | S5731-H48T4XC | 固定ポート: | 48のx 10/100/1000Base-Tの港、4つのx 10GE SFP+の港 |
|---|---|---|---|
| 電源: | デュアルホットスワップ対応モジュラーPSU (1+1冗長性) | スイッチング容量: | 256 Gbps |
| パケット転送速度: | 192Mpps | PoE+: | サポートされています |
| ラム: | 256 MB | フォームファクター: | 1U 19インチラックマウント可能 |
| ハイライト: | Huawei Layer 3 管理スイッチ,48ポートのギガビットイーサネットスイッチ,10G SFP+アップリンクスイッチ |
||
CloudEngine S5731-Hシリーズのスイッチは,Huaweiが開発した次世代インテリジェントギガビット固定スイッチです.CloudEngine S5731-Hは,Huaweiの統一型汎用ルーティングプラットフォーム (VRP) に基づき,さまざまなIDN機能を備えています..
表 1 は,速度の仕様を示しています..
| 製品コード | S5731-H48T4XC |
| 固定ポート | 48 x 10/100/1000Base-Tポート,4 x 10GE SFP+ポート |
| 尺寸 (H x W x D) | 43.6mm × 442mm × 420mm |
| シャーシの高さ | 1 U |
| 拡張スロット | 1つの拡張スロット,2 x 40GE,8 x 10GEBase-T,2 x 25GESFP28または8 x 10GESFP+カードをサポートする |
| 電源の種類 |
600W AC (プラグイン可能) 150W AC (プラグイン可能) 1000W DC (プラグイン可能) |
| 定位電圧範囲 |
AC入力 (600W AC): 100V ACから240V AC,50/60 Hz AC入力 (150W AC): 100V ACから240V AC,50/60 Hz DC入力 (1000 W DC): -48 VDCから -60 V DC |
|
最大電圧範囲
|
AC入力 (150 W AC ): 90 V AC から 264 V AC, 47 Hz から 63 Hz AC入力 (600W AC): 90Vから290V,45Hzから65Hz 高電圧直流入力 (600 W AC): 190 V DC から 290 V DC (240 V 高電圧直流認証を満たす) DC入力 (1000 W DC): -38.4 V DCから -72 V DC |
Huawei S5731-Hシリーズスイッチは,これらの種類とhハイライト:
* ネットワークがサービスに より迅速になるようにする
* 豊富なサービスをより迅速に提供する
* 精細な粒状ネットワーク管理をより迅速に提供
* 総合的なVPN技術
* 強化されたQoS制御メカニズム
* 柔軟なイーサネットネットワーク
* セキュリティ 制御 方法
*成熟した IPv6 機能
*インテリジェントスタック (iStack)
* VXLAN 機能
* PoE電源
* インテリジェントO&M
* インテリジェントアップグレード
*ビッグデータセキュリティコラボレーション
* オープン・プログラム可能システム (OPS)
表 2 に お勧め の 製品 が 示さ れ て い ます.
| モデル | 記述 |
| PAC600S12-CB | 600W AC電源モジュール ((前から後ろ,電源パネル側排気) |
| eSFP-GE-SX-MM850 | オプティカルトランシーバー,eSFP,GE,マルチモードモジュール ((850nm,0.55km (LC) |
| S-SFP-GE-LH40-SM1550 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1550nm,40km,LC) |
| SFP-GE-LX-SM1310 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1310nm,40km,LC) |
| S-SFP-GE-LH80-SM1550 | オプティカルトランシーバー,eSFP,GE,シングルモードモジュール ((1550nm,80km,LC) |
| SFP-GE-ZBXU1 | オプティカルトランシーバー,eSFP,GE,BiDiシングルモードモジュール ((1490nm(Tx)/1570nm ((Rx),80km,LC) |
| LE2MGSC40ED0 | オプティカルトランシーバー,eSFP,GE,BIDIシングルモードモジュール ((TX1490/RX1310,40km,LC) |
| SFP-GE-BXU1-SC | 1000Base,BIDI オプティカルトランシーバー,SFP,GE,シングルモードモジュール ((TX1490nm/RX1310nm,10km,SC) |
| SFP-10G-iLR | 光学トランシーバー,SFP+,10G,シングルモードモジュール ((1310nm,1.4km,LC) |
| SFP-10G-USR | 10GBASE-USR オプティカルトランシーバー,SFP+,10G,マルチモードモジュール ((850nm,0.1km,LC) |
| SFP-1000BaseT | 電気トランシーバー,SFP,GE,電気インターフェースモジュール ((100m,RJ45) |
| OMXD30000 | オプティカルトランシーバー,SFP+,10G,マルチモードモジュール ((850nm,0.3km,LC) |
| OSX010000 | オプティカルトランシーバー,SFP+,10G,シングルモードモジュール ((1310nm,10km,LC) |
表3は比較を示しています.
| 製品コード | S5731-H24P4XC | S5731-H24T4XC | S5731-H48P4XC | S5731-H48T4XC |
| 固定ポート | 24 x 10/100/1000Base-T (PoE+) ポート,4 x 10GE SFP+ ポート | 24 x 10/100/1000Base-Tポート,4 x 10GE SFP+ポート | 48 x 10/100/1000Base-T (PoE+) ポート,4 x 10GE SFP+ ポート | 48 x 10/100/1000Base-Tポート,4 x 10GE SFP+ポート |
| 尺寸 (H x W x D) | 43.6mm × 442mm × 420mm | 43.6mm × 442mm × 420mm | 43.6mm × 442mm × 420mm | 43.6mm × 442mm × 420mm |
| シャーシの高さ | 1 U | 1 U | 1 U | 1 U |
| シャーシ重量 (包装を含む) | 8.6kg | 8.4kg | 8.8kg | 8.55kg |
| 拡張スロット | 1つの拡張スロット,2 x 40GE,8 x 10GEBase-T,2 x 25GESFP28または8 x 10GESFP+カードをサポートする | 1つの拡張スロット,2 x 40GE,8 x 10GEBase-T,2 x 25GESFP28または8 x 10GESFP+カードをサポートする | 1つの拡張スロット,2 x 40GE,8 x 10GEBase-T,2 x 25GESFP28または8 x 10GESFP+カードをサポートする | 1つの拡張スロット,2 x 40GE,8 x 10GEBase-T,2 x 25GESFP28または8 x 10GESFP+カードをサポートする |
| 電源の種類 | 1000W PoE AC (プラグイン可能) |
600W AC (プラグイン可能) 150W AC (プラグイン可能) 1000W DC (プラグイン可能) |
1000W PoE AC (プラグイン可能) |
600W AC (プラグイン可能) 150W AC (プラグイン可能) 1000W DC (プラグイン可能) |
| 定位電圧範囲 | AC入力 (1000 W AC PoE): 100 V ACから 240 V AC,50/60 Hz |
AC入力 (600W AC): 100V ACから240V AC,50/60 Hz AC入力 (150W AC): 100V ACから240V AC,50/60 Hz DC入力 (1000 W DC): -48 VDCから -60 V DC |
AC入力 (1000 W AC PoE): 100 V ACから 240 V AC,50/60 Hz |
AC入力 (600W AC): 100V ACから240V AC,50/60 Hz AC入力 (150W AC): 100V ACから240V AC,50/60 Hz DC入力 (1000 W DC): -48 VDCから -60 V DC |
| 最大出力消費 |
121W (PDを除く) 977 W (PD,PD電力の消費量は 720 W) |
114W |
132W (PDなし) 1750W (PD,PD電力の消費量は 1440 W) |
124W |
S5731-H48T4XC仕様 |
|
| 固定ポート | 48 x 10/100/1000Base-Tポート,4 x 10GE SFP+ポート |
| 尺寸 (H x W x D) | 43.6mm × 442mm × 420mm |
| シャーシの高さ | 1 U |
| シャーシ重量 (包装を含む) | 8.55kg |
| 拡張スロット | 1つの拡張スロット,2 x 40GE,8 x 10GEBase-T,2 x 25GESFP28または8 x 10GESFP+カードをサポートする |
| 電源の種類 |
• 600W AC (プラグイン可能) ● 150W AC (プラグイン可能) ●1000W DC (プラグイン可能) |
| 定位電圧範囲 |
●交流出力 (600 W AC): 100 V AC から 240 V AC, 50/60 Hz AC入力 (150 W AC): 100 V AC から 240 V AC,50/60 Hz DC 入力 (1000 W DC): -48 VDC から -60 V DC |
|
最大電圧範囲
|
AC 入力 (150 W AC ): 90 V AC から 264 V AC, 47 Hz から 63 Hz AC入力 (600W AC): 90V ACから290V AC,45Hzから65Hz 高電圧直流入力 (600 W AC): 190 V DC から 290 V DC (240 V 高電圧直流認証を満たす) DC 入力 (1000 W DC): -38.4 V DC から -72 V DC |
| 最大出力 消費 | 124W |
| 騒音 |
• 通常温度 (音力): 57.5dB (A) ●高温下 (音力): 70.9dB (A) • 正常温度 (音圧) 下: 47.5dB (A) |
| 動作温度 |
標高 0~1800m: -5°Cから45まで°C について ・ 1800~5000m 高さ: 動作温度が1oC について標高が220m上昇するたびに |
| 保存温度 | -40歳°Cから+70°C について |
| 相対湿度 | 5%から95% (不凝縮) |
| 超電圧保護仕様 (サービス 港) | 共通モード:±6kV |
| 超電圧保護仕様 (パワー港) |
●交流電源ポート:±6kVの差分モードで±標準モードでは6kV ●直流電源ポート:±2kVの差分モードで±常用モードでは4kV |
| 熱散 | 空気冷却 熱散 速度調整 プラグイン式扇風機 |
| サービス 特徴 | |
| MAC アドレス 表 |
IEEE 802.1d 規格の遵守 288K MAC アドレス エントリ MACアドレス学習と老化 静的,動的,ブラックホール MAC アドレス エントリ ソース MAC アドレスに基づくパケットフィルタリング |
| VLAN |
4094 VLAN ゲスト VLAN と 音声 VLAN GVRP MUX VLAN MAC アドレス,プロトコル,IP サブネット,ポリシー,ポートに基づく VLAN 割り当て VLAN マッピング |
| 無線サービス |
AP アクセス コントロール,AP ドメイン管理,AP 構成 テンプレート管理 ラジオ管理,統一静的構成,動的集中管理 WLAN 基本サービス,QoS,セキュリティ,ユーザー管理 CAPWAP,タグ/端末位置,スペクトル分析 |
|
イーサネットループ保護
|
RRPPリングトポロジーとRRPPマルチインスタンス スマートリンクツリートポロジーとマルチインスタンスのスマートリンク,ミリ秒レベルの保護 切り替える SEP ERPS (G.8032) OSPF の BFD,IS-IS の BFD,VRRP の BFD,PIM の BFD STP (IEEE 802.1d),RSTP (IEEE 802.1w),MSTP (IEEE 802.1s) を用いる BPDU保護,根保護,ループ保護 |
| MPLS |
MPLS L3VPN MPLS L2VPN (VPWS/VPLS) MPLS-TE MPLS QoS |
| IP ルーティング |
静的ルート,RIP v1/2,RIPng,OSPF,OSPFv3,IS-IS,IS-ISv6,BGP,BGP4+,ECMP,ルーティングポリシー 最大 512K FIBv4 エントリ 最大64KのFIBv6エントリ |
| 相互運用性 |
PVST,PVST+およびRPVSTで動作するVLANベースのスパンディングツリー (VBST) リンク型交渉プロトコル (LNP),DTPに似ている VLAN 中央管理プロトコル (VCMP),VTP に類似する |
| IPv6 機能 |
最大 64K ND エントリ PMTU IPv6 ピン,IPv6 トラサー,IPv6 テルネット ソース IPv6 アドレス,宛先 IPv6 アドレス,レイヤー 4 ポート,またはプロトコル タイプに基づく ACL マルチキャストリスナー ディスカバリー スヌーピング (MLDv1/v2) サブインターフェース,VRRP6,DHCPv6,L3VPN に設定された IPv6 アドレス |
| マルチキャスト |
IGMP v1/v2/v3 スヌーピングと IGMP 迅速な解雇 VLAN のマルチキャスト転送と VLAN の間のマルチキャストレプリカ トランク内のメンバーポート間のマルチキャストロードバランス 制御可能なマルチキャスト 港湾ベースのマルチキャストトラフィック統計 IGMP v1/v2/v3,PIM-SM,PIM-DM,およびPIM-SSM MSDP MVPN |
| QoS/ACL |
港の入港と出港方向での制限料金 パケットのリダイレクト 港上交通警察と二級三色CAR ポートごとに8つの列 DRR,SP,DRR+SPのキュースケジューリングアルゴリズム WRED パケットの 802.1p と DSCP フィールドの再表示 Layer 2 から Layer 4 のパケットフィルタリングで,ソース MAC アドレス,宛先 MAC アドレス,ソース IP アドレス,宛先 IP アドレス,TCP/UDP ポート番号に基づいて無効なフレームをフィルタリングします.プロトコルタイプ,およびVLAN ID 港での配線ベースの料金制限と設定 |
| セキュリティ |
階層的なユーザー管理とパスワード保護 DoS攻撃防御,ARP攻撃防御,ICMP攻撃防御 IP アドレス,MAC アドレス,ポート番号,VLAN ID の結合 港の隔離,港のセキュリティ,そして粘り強いMAC MAC 強制転送 (MFF) ブラックホール MAC アドレス エントリ 学習した MAC アドレス数の制限 IEEE 802.1x 認証とポート上のユーザ数制限 AAA認証,RADIUS認証,HWTACACS認証 NAC SSH V20 HTTPS は CPU 保護 ブラックリストとホワイトリスト ND,DHCPv6,MLD パケットなどの IPv6 パケットに対する攻撃ソース追跡と罰 安全なブート IPSec MACSec-256 ECA 欺き |
| 信頼性 |
LACP 電子トランク イーサネット OAM (IEEE 802.3ah と IEEE 802.1ag) ITU-Y1731 DLDP LLDP BGPのBFD,IS-ISのBFD,OSPFのBFD,静的なルートのためのBFD |
| VXLAN* |
VXLAN L2 と L3 ゲートウェイ 中央化および分散ゲートウェイ BGP-EVPN NETCONF プロトコルで設定 |
|
スーパーバーチャルファブリック (SVF)
|
SVF パアントとして働き,ダウンリンクスイッチとAPを管理のための1つのデバイスとして垂直仮想化します. 2層のクライアントアーキテクチャがサポートされています. IGMP スヌーピングはアクセススイッチ (AS) に有効にし,ポート上のアクセスユーザの最大数を設定できます. ASは独立して設定できます.テンプレートでサポートされていないサービスは親端で設定できます. SVF親とクライアントの間には第三者のデバイスが許可されています. SVF クライアントとして動作し,プラグ・アンド・プレイでゼロ設定 |
| iPCA |
失われたパケットの数とパケット損失比に関するリアルタイム統計を収集するために,直接パケットの色付けサービス ネットワークおよびデバイスレベルでの失われたパケット数とパケット損失比に関する統計の収集 |
| TWAMP |
二方向IPリンクの性能測定 双方向パケット遅延,一方向パケット損失率,および一方向パケットジッターの測定 |
| 管理と メンテナンス |
iStack,スタックに最大9人のスイッチを搭載 SNMP v1/v2c/v3 RMON スマートアプリケーション制御 (SAC) ウェブベースのNMS システムログと異なるレベルのアラーム GVRP MUX VLAN ネットワークストリーム インテリジェントO&M |
| * CloudEngine S5731-H シリーズスイッチは,VXLAN 機能をサポートするために,VXLAN ライセンスまたは N1 高度なソフトウェア パッケージが必要です. | |
