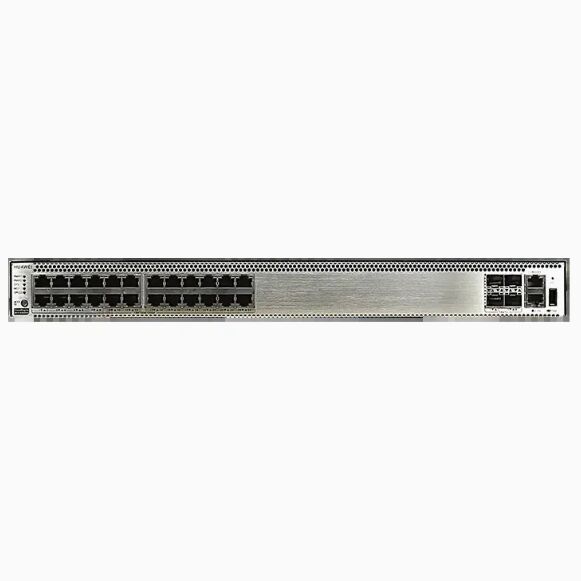

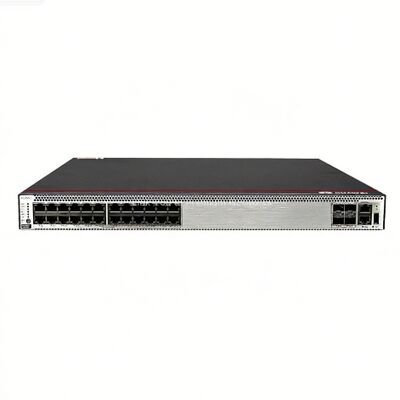

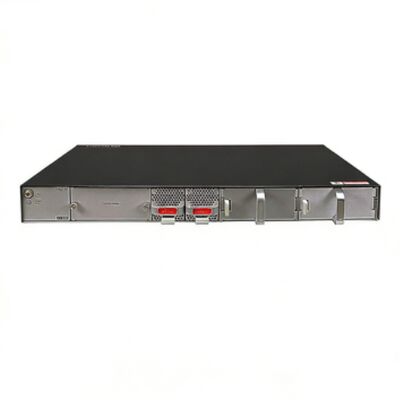

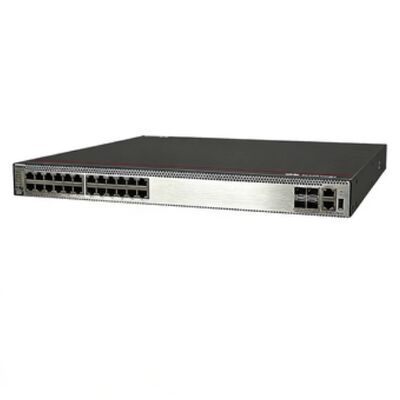

S5731-H24P4XC、Huawei S5731 スイッチ、24xGE PoE+/4x10GE SFP+

P4XC仕様固定ポート

24 x 10/100/1000Base-T (PoE+) ポート、4 x 10GE SFP+ ポート

寸法 (高さ x 幅 x 奥行)

43.6 mm x 442 mm x 420 mm

シャーシ高さ

1U

シャーシ重量 (梱包込み)

8.6 kg

拡張スロット

1つの拡張スロット、2 x 40GE、8 x 10GE Base-T、2 x 25GE SFP28 または 8 x 10GE SFP+ カードをサポート

電源タイプ

1000 W PoE AC (プラグイン)

定格電圧範囲

AC入力 (1000 W AC PoE): 100 V AC ～ 240 V AC、50/60 Hz

最大電圧範囲

AC入力 (1000 W AC PoE): 90 V AC ～ 290 V AC、45 Hz ～ 65 Hz

高電圧DC入力 (1000 W AC PoE): 190 V DC ～ 290 V DC (240 V高電圧DC認証準拠)

最大消費電力

121 W (PDなし) 977 W (PDあり、PD消費電力 720 W)

ノイズ

通常温度下 (音響パワー): 62.3 dB(A)

高温下 (音響パワー): 71.8 dB(A)

通常温度下 (音圧): 52.8 dB(A)

動作温度

標高 0～1800 m: -5℃ ～ 45℃

標高 1800～5000 m: 標高が220 m上昇するごとに動作温度が1℃低下します。

保管温度IEEE 802.1d規格準拠相対湿度IEEE 802.1d規格準拠288K MACアドレスエントリ

コモンモード: ±6 kVサージ保護仕様 (電源ポート)288K MACアドレスエントリコモンモード: ±6 kV

放熱

空冷放熱、インテリジェント速度調整、およびプラグインファンIEEE 802.1d規格準拠MACアドレステーブルIEEE 802.1d規格準拠288K MACアドレスエントリ

MACアドレス学習とエイジング

静的、動的、およびブラックホールMACアドレスエントリ

MACアドレス、プロトコル、IPサブネット、ポリシー、およびポートに基づくVLAN割り当てVLAN ワイヤレスサービス

ゲストVLANおよびボイスVLANイーサネットループ保護RRPPリングトポロジーおよびRRPPマルチインスタンス

MACアドレス、プロトコル、IPサブネット、ポリシー、およびポートに基づくVLAN割り当てVLANマッピングワイヤレスサービス

APアクセス制御、APドメイン管理、およびAP構成テンプレート管理イーサネットループ保護RRPPリングトポロジーおよびRRPPマルチインスタンス

CAPWAP、タグ/端末位置、およびスペクトル分析イーサネットループ保護RRPPリングトポロジーおよびRRPPマルチインスタンス

ミリ秒レベルの保護を提供するSmart LinkツリートポロジーおよびSmart Linkマルチインスタンス

スイッチング

SEP

ERPS (G.8032)

OSPF用BFD、IS-IS用BFD、VRRP用BFD、PIM用BFD

STP (IEEE 802.1d)、RSTP (IEEE 802.1w)、およびMSTP (IEEE 802.1s)

BPDU保護、ルート保護、およびループ保護

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

最大512K FIBv4エントリ

最大64K FIBv6エントリ

相互運用性

VLANベーススパニングツリー (VBST)、PVST、PVST+、およびRPVSTと連携

リンクタイプネゴシエーションプロトコル (LNP)、DTPに類似

VLANセントラルマネジメントプロトコル (VCMP)、VTPに類似

IPv6機能

最大64K NDエントリ

PMTU

IPv6 Ping、IPv6 Tracert、およびIPv6 Telnet

送信元IPv6アドレス、宛先IPv6アドレス、レイヤー4ポート、またはプロトコルタイプに基づくACL

マルチキャストリスナーディスカバリースヌーピング (MLDv1/v2)

サブインターフェース、VRRP6、DHCPv6、およびL3VPNに設定されたIPv6アドレス

マルチキャスト

IGMP v1/v2/v3 スヌーピングおよびIGMP高速離脱

VLAN内でのマルチキャスト転送およびVLAN間でのマルチキャストレプリケーション

トランクのメンバポート間のマルチキャスト負荷分散

制御可能なマルチキャスト

ポートベースのマルチキャストトラフィック統計

IGMP v1/v2/v3、PIM-SM、PIM-DM、およびPIM-SSM

MSDP

MVPN

QoS/ACL

ポートのインバウンドおよびアウトバウンド方向でのレート制限

パケットリダイレクション

ポートベースのトラフィックポリシングおよび2レート3カラーCAR

ポートあたり8つのキュー

DRR、SP、およびDRR+SPキュー スケジューリングアルゴリズム

WRED

パケットの802.1pおよびDSCPフィールドの再マーキング

レイヤー2からレイヤー4でのパケットフィルタリング、送信元MACアドレス、宛先MACアドレス、送信元IPアドレス、宛先IPアドレス、TCP/UDPポート番号、プロトコルタイプ、およびVLAN IDに基づく無効なフレームのフィルタリング

ポートでのキューベースのレート制限およびシェーピング

セキュリティ

階層型ユーザー管理およびパスワード保護

DoS攻撃防御、ARP攻撃防御、およびICMP攻撃防御

IPアドレス、MACアドレス、ポート番号、およびVLAN IDのバインディング

ポートアイソレーション、ポートセキュリティ、およびスティッキーMAC

MAC強制転送 (MFF)

ブラックホールMACアドレスエントリ

学習済みMACアドレス数の制限

IEEE 802.1x認証およびポートあたりのユーザー数の制限

AAA認証、RADIUS認証、およびHWTACACS認証

NAC

SSH V2.0

HTTPS

CPU保護

ブラックリストおよびホワイトリスト

ND、DHCPv6、MLDパケットなどのIPv6パケットに対する攻撃元追跡および処罰

セキュアブート

IPSec

MACSec-256

ECA

欺瞞

信頼性

LACP

E-trunk

イーサネットOAM (IEEE 802.3ah および IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BGP用BFD、IS-IS用BFD、OSPF用BFD、静的ルート用BFD

VXLAN*

VXLAN L2およびL3ゲートウェイ

集中型および分散型ゲートウェイ

BGP-EVPN

NETCONFプロトコルを介して設定

スーパーバーチャルファブリック (SVF)

SVF親として機能し、ダウンリンクスイッチとAPを1つのデバイスとして垂直仮想化して管理します。

2層クライアントアーキテクチャをサポートします。

アクセススイッチ (AS) でIGMPスヌーピングを有効にでき、ポートあたりの最大アクセスユーザー数を設定できます。

ASは独立して設定できます。テンプレートでサポートされていないサービスは親で設定できます。

SVF親とクライアントの間にサードパーティ製デバイスを配置できます。

SVFクライアントとして機能し、ゼロコンフィギュレーションでプラグアンドプレイ可能です。

iPCA

サービスパケットを直接カラーリングして、パケットロス数とパケットロス率のリアルタイム統計を収集します。

ネットワークおよびデバイスレベルでのパケットロス数とパケットロス率の統計収集

TWAMP

双方向IPリンクパフォーマンス測定

双方向パケット遅延、片方向パケットロス率、および片方向パケットジッターの測定

管理と

保守

iStack、最大9台のメンバースイッチをスタック可能

SNMP v1/v2c/v3

RMON

スマートアプリケーションコントロール (SAC)

WebベースのNMS

さまざまなレベルのシステムログとアラーム

GVRP

MUX VLAN

NetStream

インテリジェントO&M

*CloudEngine S5731-Hシリーズスイッチは、VXLAN機能をサポートするためにVXLANライセンスまたはN1高度ソフトウェアパッケージが必要です。
